Минимальные требования к теплоизоляции согласно DIN EN
1264-4 и СП 23-101-2004 «Проектирование тепловой защиты
зданий»
D1
12
12
1
2
D3
D2
K
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c

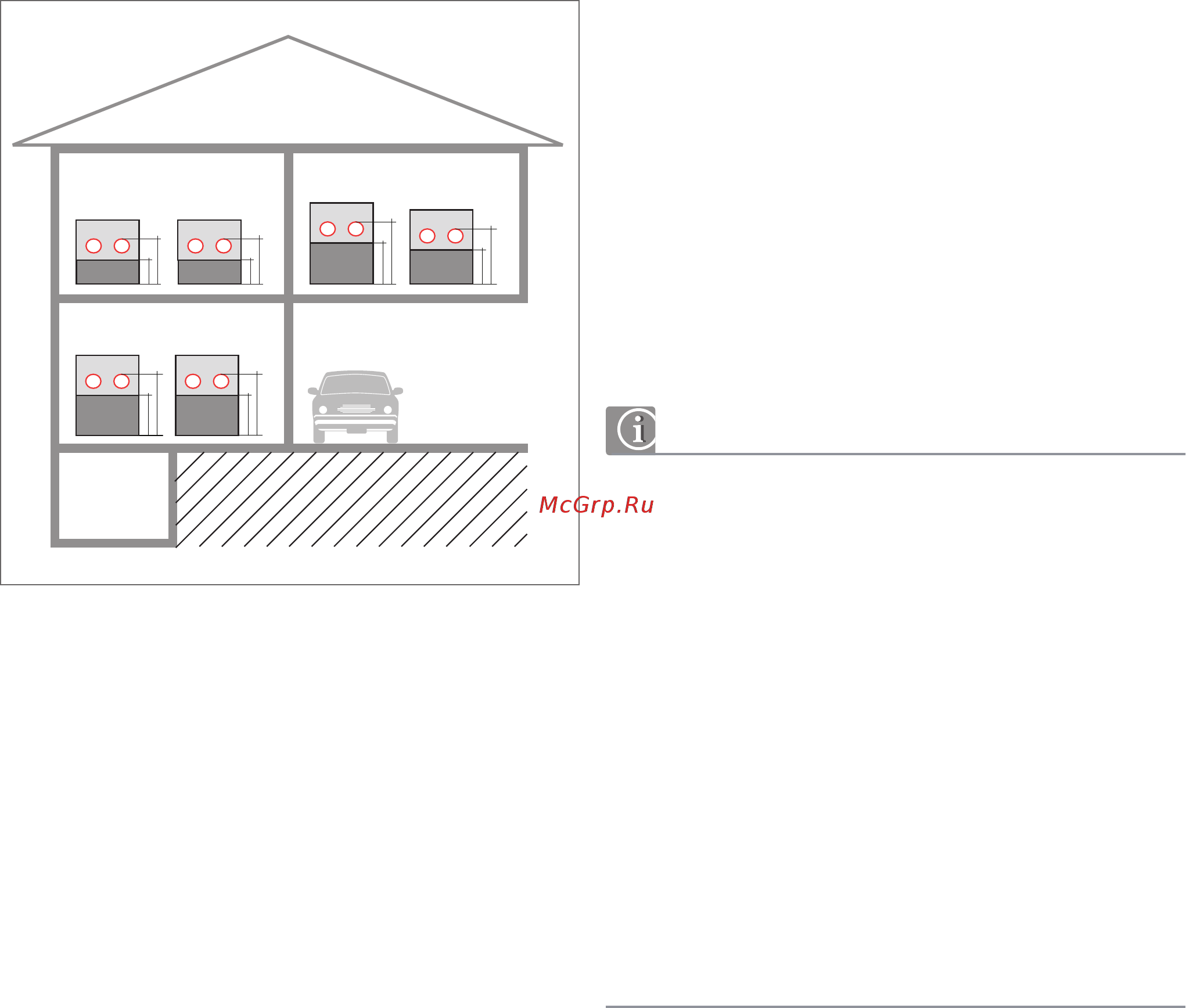

Рис. 4-51 Минимальные требования к теплоизоляции системы крепления труб
на арматурной сетке
1 с шагозвукоизоляцией (TSD)
2 без шагозвукоизоляции (TSD)
K подвал
D1 случай 1:
нижележащее помещение отапливается
R ≥ 0,75 м
²
K/Вт.
D2 случай 2:
неотапливаемое или периодически отапливаемое нижележащее
помещение либо пол на грунте
R ≥ 1,25 м
²
K/Вт
(при уровне грунтовых вод ≤ 5 м эта величина увеличивается).
D3 случай 3:
граничит с наружным воздухом:
–5 °C > T
d
≥ –15 °C
R ≥ 2,00 м
²
K/Вт.
Эти минимальные требования следует применять независимо от тре-
буемой согласно EnEV теплоизоляции здания для систем обогрева/
охлаждения.
Согласно DIN 18560-2, Таблицы 1–4, при слое изоляции ≤ 40 мм
номинальная толщина стяжки для цементных стяжек может быть
снижена на 5 мм.
Согласно DIN 18560 толщина стяжки над трубой, названная для стя-
жек с классами прочности на изгиб и растяжение F4 и F5 в Таблицах
1–4, может быть снижена на 10 мм, если:
- применяется модификатор стяжки REHAU NP Mini,
- смесь выполнена по нашей рецептуре и
- выполнена квалифицированная укладка с автоматизированной
обработкой поверхности.
