94
6 КОМПЛЕКТУЮЩИЕ СИСТЕМЫ
6.1 Отстенная теплоизоляция

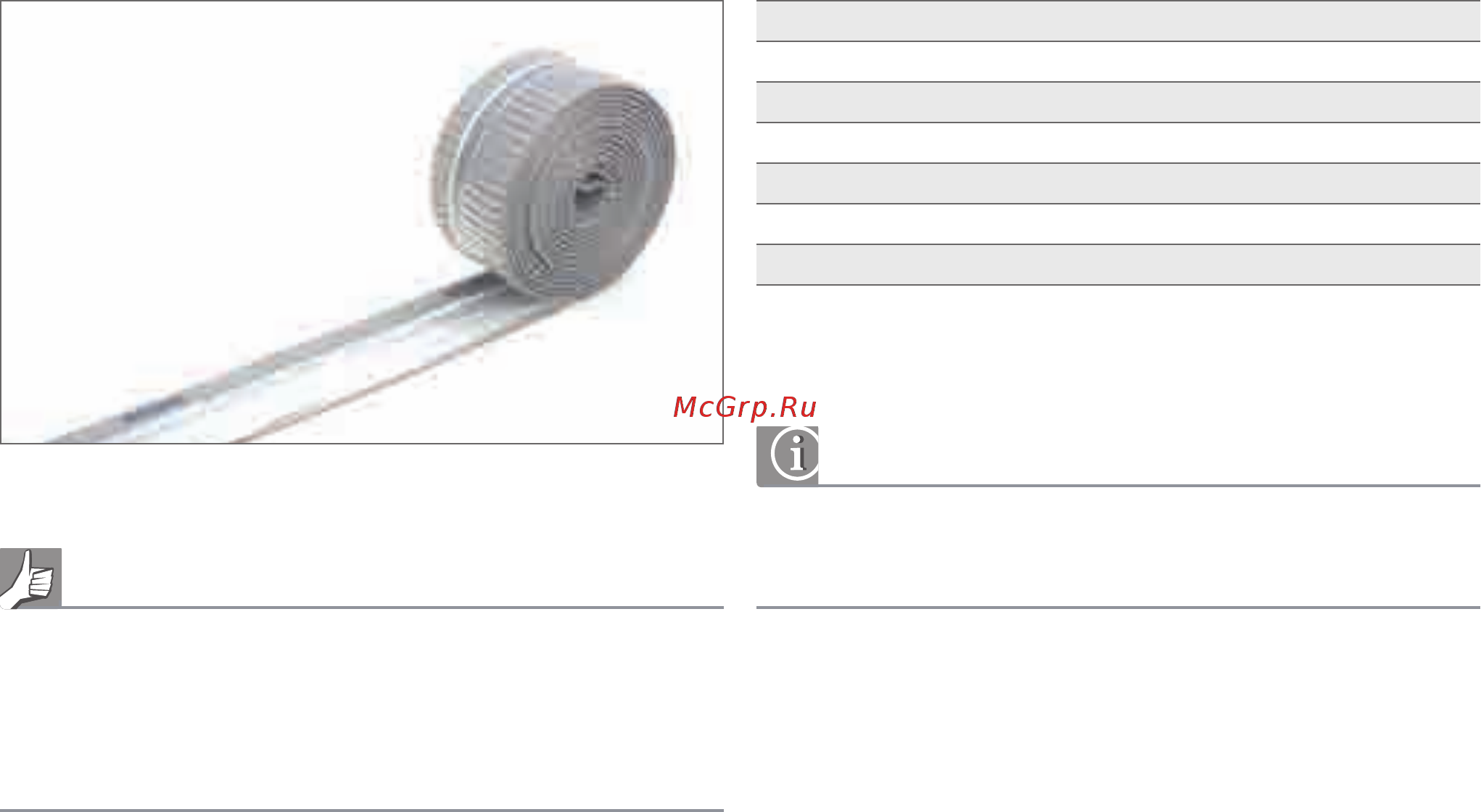

Рис. 6-1 Отстенная теплоизоляция
- Обратная сторона с клейкой полосой;
- самоклеящийся пленочный фартук;
- пригодна для применения с жидкими стяжками;
- оптимальное прилегание в углах.
Область применения:
- маты с фиксаторами Varionova;
- система крепления гарпун-скобами;
- система RAUFIX;
- система крепления труб на арматурной сетке;
- «сухая» система укладки труб;
- базовые пластины TS-14.
Описание
Профилированная отстенная теплоизоляция из вспененного ПЭ
защищает открытые поверхности стен и выступы. Самоклеящаяся по-
лоса на обратной стороне отстенной изоляции и пленочного фартука
гарантирует высокую прочность приклеивания и быстрый монтаж.
Износостойкий фартук отстенной теплоизоляции предотвращает
проникновение влаги и затворной воды. Исключается образование
звуко/теплопроводных мостиков. Отстенная теплоизоляция позволяет
производить компенсацию температурных расширений для греющих
стяжек от 5 мм согласно DIN 18560.
Технические характеристики
Материал изоляционного профиля ПЭ
Материал пленочного фартука ПЭ
Воспламеняемость согласно DIN 4102 B2
Огнестойкость согласно DIN 13501 E
Высота [мм] 180
Длина пленочного фартука [мм] 280
Толщина [мм] 10
Монтаж
В местах стыков отстенная теплоизоляция должна укладываться
внахлест по меньшей мере на 5 см.
1. Удалить защитную пленку с обратной стороны теплоизоляции.
2. Установить отстенную теплоизоляцию пленочным фартуком в
сторону помещения и наклеить на стену. Надпись REHAU должна
быть сверху.
3. Разложить пленочный фартук на систему напольного отопления/
охлаждения REHAU.
4. Удалить защитную пленку с клейкой поверхности пленочного
фартука.
5. Наклеить пленочный фартук.
