ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
Гидравлическое присоединение
В системах настенного/потолочного отопления / охлаждения REHAU
при «сухом» способе монтажа возможны следующие варианты
гидравлического присоединения панелей:
- назависимое присоединение;
- последовательное соединение.
Для того чтобы предотвратить выпадение конденсата на подводках,
их следует теплоизолировать.

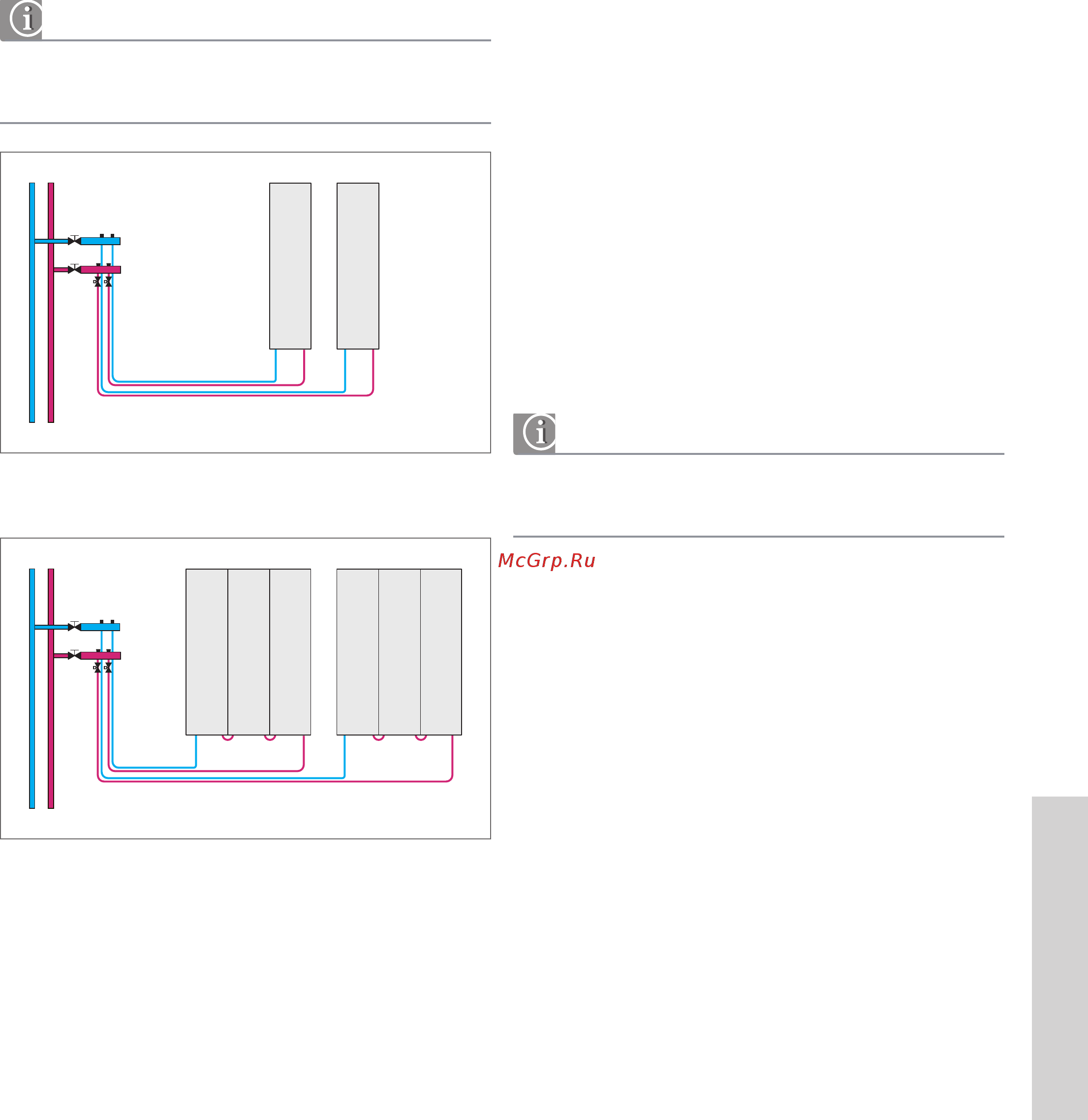

Рис. 5-40 Схема независимого присоединения стеновых панелей обогрева /
охлаждения
Рис. 5-41 Последовательное соединение нескольких панелей
при коллекторной разводке
Техника регулирования
При применении настенных/потолочных панелей обогрева и охлаж-
дения REHAU требуется регулировка по отдельным помещениям. Для
того чтобы избежать конденсации влаги на поверхностях панелей,
необходимо обязательно контролировать температуру точки росы
в обслуживаемом помещении. В режиме охлаждения необходимо
поддерживать температуру подачи таким образом, чтобы она всегда
была на 2 градуса выше температуры точки росы:
T
подачи
= T
точки росы
+ 2°.
Образование конденсата на поверхности потолочных панелей обо-
грева и охлаждения REHAU может привести к их деформации. При
частом выпадении конденсата на поверхностях панелей они могут
разрушиться.
Комфорт
Для обеспечения комфорта в режиме отопления с помощью на-
стенных/потолочных панелей обогрева и охлаждения REHAU следует
проверять температуры на их поверхности на этапе расчета.
Расчет должен производиться таким образом, чтобы температура
поверхности настенных панелей не превышала +35 °C.
