92
Открытые швы
Открытый температурно-деформационный шов может применять-
ся с декоративной целью для разграничения отделочных панелей.
Образовавшийся шов на поверхности стены может быть прикрыт
декоративным профилем.
Стеновая панель
REHAU
Угловой профиль
(при необходимости)
стойка
20
≥

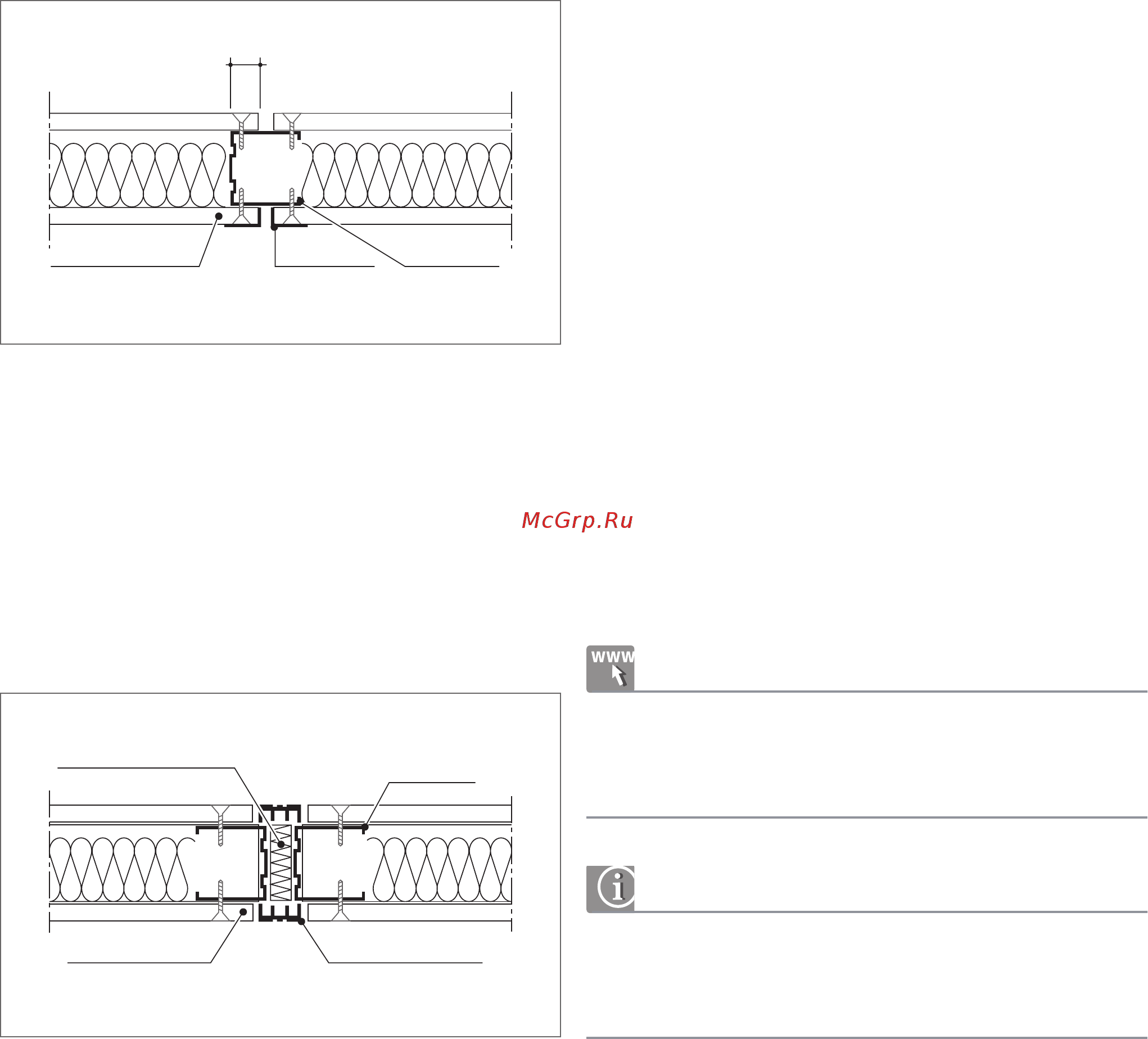

Рис. 5-38 Открытый температурно-деформационный шов
Деформационный шов
В области деформационного шва требуется разрыв всей стеновой
конструкции. Деформационный шов необходим в области пересече-
ния с деформационным швом конструкции здания или если длина
стены требует разрыва конструкции. Минимально длина сплошной
части стены со стеновыми панелями обогрева и охлаждения REHAU
не должна превышать 10 м.
Эластичный вкладыш
(напр. мин. вата)
Профиль
Деформационного шва
Стойка
Стеновая панель
REHAU
Рис. 5-39 Деформационный шов
1. Стеновая панель REHAU
2. Угловой профиль или аналог (при необходимости)
3. Стойка
5.3.5 Проектирование
Основы проектирования
Для того чтобы правильно спроектировать потолочные панели
единой системы обогрева и охлаждения REHAU, проект должен вы-
полняться на едином плане помещения для архитектора и инженера
проектировщика систем отопления / охлаждения. На этом плане
должны присутствовать все без исключения элементы стеновой
конструкции и облицовка стен, включая картины и плакаты, для того,
чтобы можно было правильно определить площадь активных зон
для размещения стеновых панелей обогрева и охлаждения REHAU.
Координация в размещении конструктивных элементов необходима
при этом на самой ранней стадии проекта. Для начала проектирова-
ния необходимо, чтобы были определены тепловые и холодильные
нагрузки. При проектировании следует соблюдать общие правила
проектирования, изложенные в Разделе «Монтаж настенных систем
обогрева и охлаждения REHAU «мокрым» способом».
Мощности по теплу и холоду (настенных/потолочных
панелей)
Тепловая и холодильная мощность потолочных панелей обогрева и
охлаждения была определена независимым сертифицированным
органом на основе EN 14240 для режима охлаждения и на основе DIN
EN 442 для режима отопления.
Номограммы для определения тепловой и холодильной мощности
настенных/потолочных панелей обогрева и охлаждения REHAU раз-
мещены на интернет-странице www.rehau.ru.
В режиме отопления для стеновых панелей допустима максимальная
рабочая температура подачи +45 °C. Более высокая температура
приведет к разрушению стеновых панелей.
