91
ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
Обои и штукатурки
Перед наклейкой обоев рекомендуется обработать поверхность грун-
товкой под обои. Это облегчит при последующих ремонтах удаление
старых обоев.
При наклейке обоев рекомендуется пользоваться исключительно
клеем на основе метилцеллюлозы.
Поиск мест прокладки трубопроводов
Место прокладки труб, по которым движется теплоноситель, можно
определить с помощью термопленки в ходе теплового испытания.
Для этого термопленка накладывается на поверхность стены, и
производится пуск системы. Термопленка может использоваться
многократно.

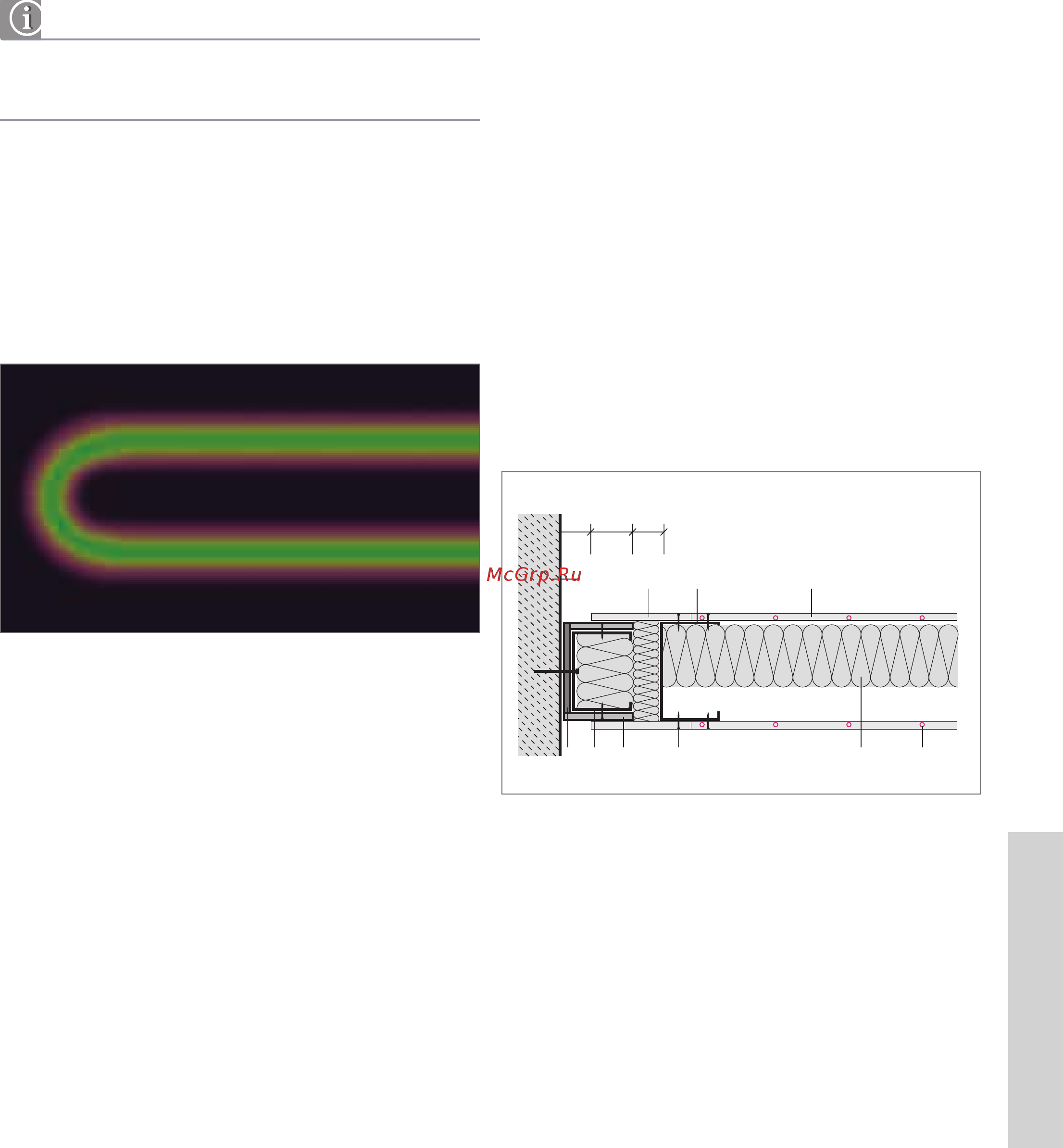

Рис. 5-36 Поиск мест прокладки трубопроводов с помощью термопленки
5.3.4 Швы и примыкания
Швы и примыкания следует предусматривать уже на стадии про-
ектирования. При этом следует соблюдать следующие принципы
проектирования и конструирования:
- деформационные швы стеновой конструкции должны совпадать с
температурными или деформационными швами основной
строительной конструкции и иметь такую же подвижность;
- площадь стены следует через каждые 10 м согласно DIN 18181
разделять температурными или деформационными швами как в
поперечном, так и в продольном направлениях;
- примыкания стен к потолку следует обязательно делать
скользящими.
Скользящее примыкание стены
Примыкание стеновых панелей REHAU при «сухом» способе монтажа
к другим внутренним ограждениям помещения следует обязательно
делать скользящим. В этих примыканиях будет компенсироваться
температурное расширение стеновых панелей. Профиль крепления
будет виден в скользящем деформационном шве. Стык стеновых па-
нелей отопления и охлаждения при «сухом» способе монтажа может
перекрываться декоративным профилем.
20 мм
A
12
45 67
89
310
A
≥
Рис. 5-37 Скользящее примыкание стен
1 наружная стена
2 неактивная часть стены
3 профиль из оцинкованной жести
4 эластичное уплотнение
5 профиль примыкания
6 полоса из гипсокартона
7 саморез
8 теплоизоляция
9 труба RAUTHERM S 10,1 x 1,1
10 панель настенного/потолочного отопления / охлажде-
ния REHAU
A величина деформации ≥15 мм
