ОБОГРЕВ
ПОВЕРХНОСТЕЙ ЗДАНИЙ
155
Для выполнения монтажа без затруднений необходимо своевремен-
но согласовать смежные работы уже на стадии проектирования!
1. Проложить теплоизоляцию и накрыть пленкой.
2. Установить проставки и нижние арматурные пояса.
3. При проектировании конструкции «Трубы в нейтральной зоне»
(см. Раздел «Напольная плита», стр. 145) установить специаль-
ные корзины или опоры.
4. Проложить трубы системы напольного отопления в соответствии
с чертежом и подключить их к распределительному коллектору.
5. Промыть контур обогрева, заполнить водой и удалить воздух.
6. Провести испытание под давлением.
7. Добавить верхнюю арматуру.
8. Забетонировать напольную плиту.
Мы рекомендуем выполнять работы по бетонированию в присутствии
специалистов по монтажу систем отопления.
10.2 Проектирование
Напольная плита
Отопление поверхностей промышленных помещений REHAU
встраивается в напольные плиты из напряженного бетона, сталефи-
бробетона, прокатного и вакуумного бетона (с цементом в качестве
связующего материала). Исключение составляют все виды асфаль-
тобетона (укладываемые как в горячем, так и в холодном виде).
Характер использования промышленного цеха и связанная с этим
транспортная и полезная нагрузки не влияют на расчет обогрева по-
верхностей промышленных зданий REHAU, а влияют только на расчет
статических размеров напольной плиты. По этой причине размеры
конструкции бетонной напольной плиты может определять только
инженер-конструктор с учетом вышеназванных требований, а также
качества нижнего слоя и глубины залегания грунтовых вод. Инже-
нер-конструктор определяет также положение обогревательных труб
в напольной плите и расположение швов.
В напольных плитах, усиленных стальным каркасом, можно ис-
пользовать нижний арматурный пояс в виде опоры для труб, то есть
обогревательные трубы крепятся непосредственно на каркас нижнего
арматурного пояса при помощи кабельных хомутов REHAU. Только
после этого устанавливаются арматурные стойки и верхние арма-
турные каркасы. Такое стандартное исполнение (Рис. 10-9) обладает
рядом преимуществ.
7.1 Montage
Für den problemlosen Ablauf der Montage ist eine rechtzeitige Abstimmung
der zusammenwirkenden Gewerke bereits in der Planungsphase notwendig!
1. Dämmung verlegen und mit Folie abdecken (siehe „Trenn- und Gleit-
schichten“, Seite 58).
2. Unterlagen und untere Bewehrungsmatten montieren (Drahtflechter der
Baufirma).
3. Falls Sonderkonstruktion „Rohre in der neutralen Zone“ (siehe „Boden-
platte“, S. 57) geplant ist, Sonderkörbe bzw. Sonderböcke montieren.
4. Heizungsrohre gemäß Planung verlegen und an Verteiler anschließen.
5. Heizkreise spülen, befüllen und entlüften.
6. Druckprobe durchführen.
7. Obere Bewehrung ergänzen.
8. Bodenplatte fertig betonieren.
Wir empfehlen die Anwesenheit des Heizungsbauers während des Betonier-
vorgangs.
7.2 Planung
Bodenplatte
Die REHAU Industrieflächenheizung kann in Bodenplatten aus Stahl-, Spann-,
Stahlfaser-, Walz- und Vakuumbeton (mit Zement als Bindemittel) eingebaut
werden. Ausgenommen sind alle Asphaltbetonarten (kalt- bzw. heißverlegt).
Die Art der Nutzung der Industriehalle und daraus resultierende Verkehrs- und
Nutzlasten beeinflussen nicht die Auslegung der REHAU Industrieflächenhei-
zung, sondern nur die statische Dimensionierung der Bodenplatte. Aus diesem
Grund darf die Konstruktion der Betonbodenplatte, unter Berücksichtigung der
o. g. Beanspruchungen, sowie der Güte des Untergrunds und der Grundwas-
ser-tiefe nur von einem Statiker dimensioniert werden. Der Statiker legt auch
die Lage der Heizungsrohre in der Bodenplatte und die Fugenanordnung fest.
Bei mit Stahlmatten bewehrten Bodenplatten lässt sich in der Regel die untere
Bewehrung als Rohrträger nutzen, d. h. die Heizungsrohre werden direkt auf
den Matten der unteren Bewehrungsebene mit REHAU Kabelbinder befestigt.
Erst dann werden die Abstandskörbe und die oberen Bewehrungsmatten
montiert. Diese Standardlösung (siehe Abb. 7-9) hat mehrere Vorteile:
- Einfache Montage
-Keine zusätzliche Kosten für Rohrträgerelemente
- Größere „Anbohrfreiheit“
Wird seitens des Statikers die Verlegung der Heizungsrohre in der neutralen
Lage gewünscht, müssen wir auf die Sonderlösung (siehe Abb. 7-8) zurück-
greifen. Die Heizungsrohre werden auf den Querstäben der als Sonderan-
fertigung bestellten Abstandskörben montiert. Diese gelten gleichzeitig als
Abstandshalter für die im Nachhinein verlegten oberen Bewehrungsmatten.
In Stahlfaserbetonplatten wird die klassische Bewehrung der Platten (Stahl-
matten, Stahlstäbe) durch Zugabe der Stahlfaser ersetzt. Um die geplanten
Verlegeabstände der Heizungsrohre zu gewährleisten, müssen zusätzliche
Befestigungselemente eingesetzt werden. Die einfachste und mehrfach
erprobte Lösung bietet hier die RAUFIX-Schiene für die Rohre RAUTHERMS
20 x 2,0 und die RAILFIX-Schiene für die Rohre RAUTHERMS 25 x 2,3 mm
(siehe Abb. 7-10). Falls gewünscht, können die Klemmschienen durch eine
Trägermatte ersetzt werden.

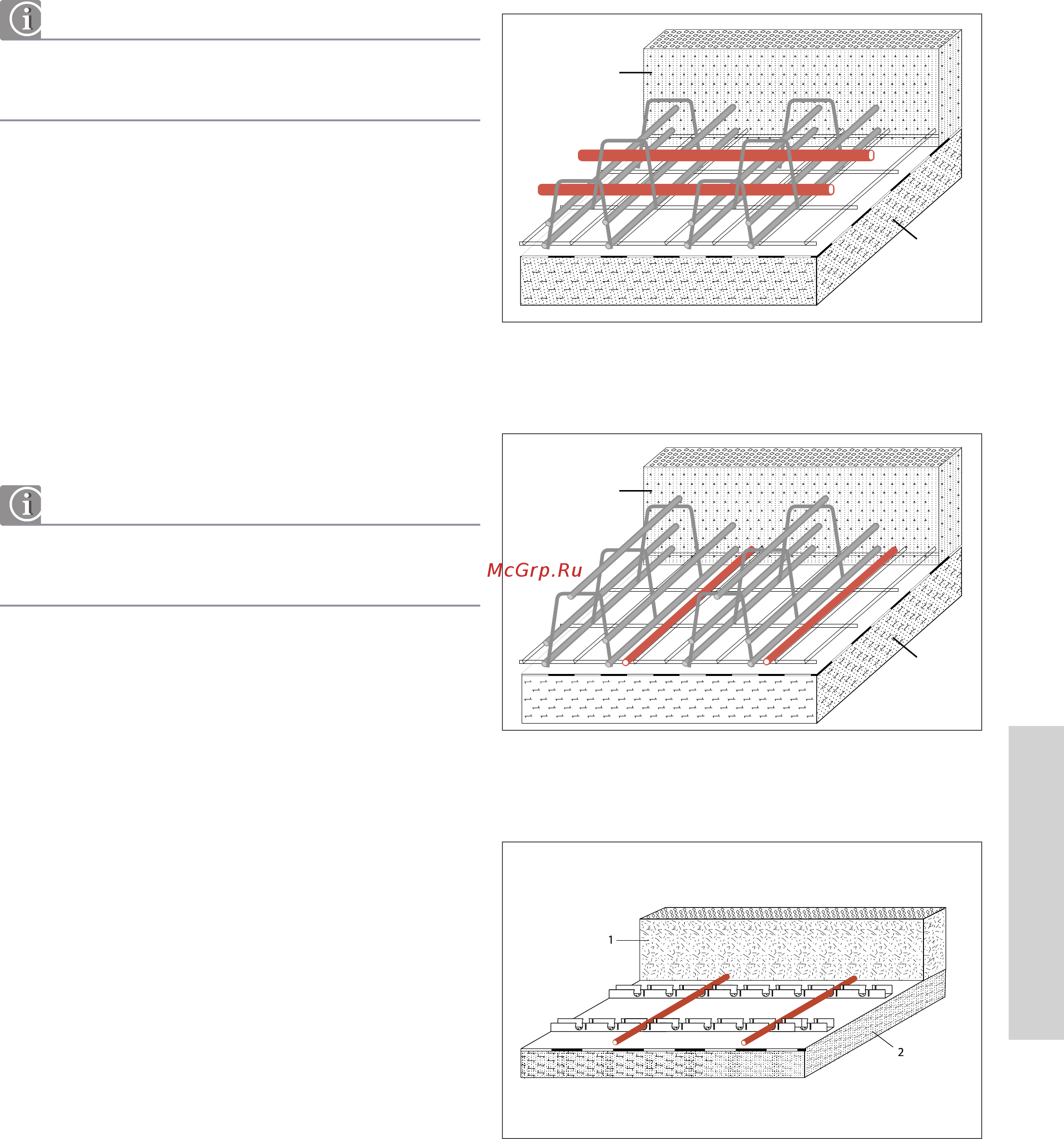

Abb. 7-8 Mit Stahlmatten bewehrte Bodenplatte; Sonderkonstruktion Heizungsrohre
mittig in der Platte montiert
1 Betonplatte 2 Unterbau
Abb. 7-9 Mit Stahlmatten bewehrte Bodenplatte; Standardkonstruktion Heizungsrohre
auf der unteren Bewehrungsmatte montiert
1 Betonplatte 2 Unterbau
Abb. 7-10 Mit Stahlfasern bewehrte Bodenplatte und Walzbeton; Sonderkonstruktion
Heizungsrohre auf den Klemmschienen montiert
1 Betonplatte 2 Unterbau
1
2
1
2
Industrieflächenheizung
Рис. 10-8 Усиленная стальным каркасом напольная плита; специальная конструкция
обогревательные трубы встроены в центре плиты
1. Бетонная плита 2. Подложка
7.1 Montage
Für den problemlosen Ablauf der Montage ist eine rechtzeitige Abstimmung
der zusammenwirkenden Gewerke bereits in der Planungsphase notwendig!
1. Dämmung verlegen und mit Folie abdecken (siehe „Trenn- und Gleit-
schichten“, Seite 58).
2. Unterlagen und untere Bewehrungsmatten montieren (Drahtflechter der
Baufirma).
3. Falls Sonderkonstruktion „Rohre in der neutralen Zone“ (siehe „Boden-
platte“, S. 57) geplant ist, Sonderkörbe bzw. Sonderböcke montieren.
4. Heizungsrohre gemäß Planung verlegen und an Verteiler anschließen.
5. Heizkreise spülen, befüllen und entlüften.
6. Druckprobe durchführen.
7. Obere Bewehrung ergänzen.
8. Bodenplatte fertig betonieren.
Wir empfehlen die Anwesenheit des Heizungsbauers während des Betonier-
vorgangs.
7.2 Planung
Bodenplatte
Die REHAU Industrieflächenheizung kann in Bodenplatten aus Stahl-, Spann-,
Stahlfaser-, Walz- und Vakuumbeton (mit Zement als Bindemittel) eingebaut
werden. Ausgenommen sind alle Asphaltbetonarten (kalt- bzw. heißverlegt).
Die Art der Nutzung der Industriehalle und daraus resultierende Verkehrs- und
Nutzlasten beeinflussen nicht die Auslegung der REHAU Industrieflächenhei-
zung, sondern nur die statische Dimensionierung der Bodenplatte. Aus diesem
Grund darf die Konstruktion der Betonbodenplatte, unter Berücksichtigung der
o. g. Beanspruchungen, sowie der Güte des Untergrunds und der Grundwas-
ser-tiefe nur von einem Statiker dimensioniert werden. Der Statiker legt auch
die Lage der Heizungsrohre in der Bodenplatte und die Fugenanordnung fest.
Bei mit Stahlmatten bewehrten Bodenplatten lässt sich in der Regel die untere
Bewehrung als Rohrträger nutzen, d. h. die Heizungsrohre werden direkt auf
den Matten der unteren Bewehrungsebene mit REHAU Kabelbinder befestigt.
Erst dann werden die Abstandskörbe und die oberen Bewehrungsmatten
montiert. Diese Standardlösung (siehe Abb. 7-9) hat mehrere Vorteile:
- Einfache Montage
-Keine zusätzliche Kosten für Rohrträgerelemente
- Größere „Anbohrfreiheit“
Wird seitens des Statikers die Verlegung der Heizungsrohre in der neutralen
Lage gewünscht, müssen wir auf die Sonderlösung (siehe Abb. 7-8) zurück-
greifen. Die Heizungsrohre werden auf den Querstäben der als Sonderan-
fertigung bestellten Abstandskörben montiert. Diese gelten gleichzeitig als
Abstandshalter für die im Nachhinein verlegten oberen Bewehrungsmatten.
In Stahlfaserbetonplatten wird die klassische Bewehrung der Platten (Stahl-
matten, Stahlstäbe) durch Zugabe der Stahlfaser ersetzt. Um die geplanten
Verlegeabstände der Heizungsrohre zu gewährleisten, müssen zusätzliche
Befestigungselemente eingesetzt werden. Die einfachste und mehrfach
erprobte Lösung bietet hier die RAUFIX-Schiene für die Rohre RAUTHERMS
20 x 2,0 und die RAILFIX-Schiene für die Rohre RAUTHERMS 25 x 2,3 mm
(siehe Abb. 7-10). Falls gewünscht, können die Klemmschienen durch eine
Trägermatte ersetzt werden.
Abb. 7-8 Mit Stahlmatten bewehrte Bodenplatte; Sonderkonstruktion Heizungsrohre
mittig in der Platte montiert
1 Betonplatte 2 Unterbau
Abb. 7-9 Mit Stahlmatten bewehrte Bodenplatte; Standardkonstruktion Heizungsrohre
auf der unteren Bewehrungsmatte montiert
1 Betonplatte 2 Unterbau
Abb. 7-10 Mit Stahlfasern bewehrte Bodenplatte und Walzbeton; Sonderkonstruktion
Heizungsrohre auf den Klemmschienen montiert
1 Betonplatte 2 Unterbau
1
2
1
2
Industrieflächenheizung
Рис. 10-9 Усиленная стальным каркасом напольная плита; специальная конструкция
обогревательные трубы установлены на нижнем арматурном поясе
1. Бетонная плита 2. Подложка
57
7.1 Montage
Für den problemlosen Ablauf der Montage ist eine rechtzeitige Abstimmung
der zusammenwirkenden Gewerke bereits in der Planungsphase notwendig!
1. Dämmung verlegen und mit Folie abdecken (siehe „Trenn- und Gleit-
schichten“, Seite 58).
2. Unterlagen und untere Bewehrungsmatten montieren (Drahtflechter der
Baufirma).
3. Falls Sonderkonstruktion „Rohre in der neutralen Zone“ (siehe „Boden-
platte“, S. 57) geplant ist, Sonderkörbe bzw. Sonderböcke montieren.
4. Heizungsrohre gemäß Planung verlegen und an Verteiler anschließen.
5. Heizkreise spülen, befüllen und entlüften.
6. Druckprobe durchführen.
7. Obere Bewehrung ergänzen.
8. Bodenplatte fertig betonieren.
Wir empfehlen die Anwesenheit des Heizungsbauers während des Betonier-
vorgangs.
7.2 Planung
Bodenplatte
Die REHAU Industrieflächenheizung kann in Bodenplatten aus Stahl-, Spann-,
Stahlfaser-, Walz- und Vakuumbeton (mit Zement als Bindemittel) eingebaut
werden. Ausgenommen sind alle Asphaltbetonarten (kalt- bzw. heißverlegt).
Die Art der Nutzung der Industriehalle und daraus resultierende Verkehrs- und
Nutzlasten beeinflussen nicht die Auslegung der REHAU Industrieflächenhei-
zung, sondern nur die statische Dimensionierung der Bodenplatte. Aus diesem
Grund darf die Konstruktion der Betonbodenplatte, unter Berücksichtigung der
o. g. Beanspruchungen, sowie der Güte des Untergrunds und der Grundwas-
ser-tiefe nur von einem Statiker dimensioniert werden. Der Statiker legt auch
die Lage der Heizungsrohre in der Bodenplatte und die Fugenanordnung fest.
Bei mit Stahlmatten bewehrten Bodenplatten lässt sich in der Regel die untere
Bewehrung als Rohrträger nutzen, d. h. die Heizungsrohre werden direkt auf
den Matten der unteren Bewehrungsebene mit REHAU Kabelbinder befestigt.
Erst dann werden die Abstandskörbe und die oberen Bewehrungsmatten
montiert. Diese Standardlösung (siehe Abb. 7-9) hat mehrere Vorteile:
- Einfache Montage
-Keine zusätzliche Kosten für Rohrträgerelemente
- Größere „Anbohrfreiheit“
Wird seitens des Statikers die Verlegung der Heizungsrohre in der neutralen
Lage gewünscht, müssen wir auf die Sonderlösung (siehe Abb. 7-8) zurück-
greifen. Die Heizungsrohre werden auf den Querstäben der als Sonderan-
fertigung bestellten Abstandskörben montiert. Diese gelten gleichzeitig als
Abstandshalter für die im Nachhinein verlegten oberen Bewehrungsmatten.
In Stahlfaserbetonplatten wird die klassische Bewehrung der Platten (Stahl-
matten, Stahlstäbe) durch Zugabe der Stahlfaser ersetzt. Um die geplanten
Verlegeabstände der Heizungsrohre zu gewährleisten, müssen zusätzliche
Befestigungselemente eingesetzt werden. Die einfachste und mehrfach
erprobte Lösung bietet hier die RAUFIX-Schiene für die Rohre RAUTHERMS
20 x 2,0 und die RAILFIX-Schiene für die Rohre RAUTHERMS 25 x 2,3 mm
(siehe Abb. 7-10). Falls gewünscht, können die Klemmschienen durch eine
Trägermatte ersetzt werden.
Abb. 7-8 Mit Stahlmatten bewehrte Bodenplatte; Sonderkonstruktion Heizungsrohre
mittig in der Platte montiert
1 Betonplatte 2 Unterbau
Abb. 7-9 Mit Stahlmatten bewehrte Bodenplatte; Standardkonstruktion Heizungsrohre
auf der unteren Bewehrungsmatte montiert
1 Betonplatte 2 Unterbau
Abb. 7-10 Mit Stahlfasern bewehrte Bodenplatte und Walzbeton; Sonderkonstruktion
Heizungsrohre auf den Klemmschienen montiert
1 Betonplatte 2 Unterbau
1
2
1
2
Industrieflächenheizung
Рис. 10-10 Усиленная стальным каркасом напольная плита; специальная конструкция
обогревательные трубы установлены на фиксирующих клеммах
1. Бетонная плита 2. Подложка
В сталефибробетонных плитах классическая арматура плит (сталь-
ной каркас, стальные балки) заменяются добавлением сталефибры.
Чтобы сохранить намеченные расстояния, на обогревательные трубы
необходимо установить дополнительные крепежные элементы.
Самым простым и часто используемым решением является в данном
случае применение шины RAUFIX для труб RAUTHERM S 20 х 2,0 и
шины RAILFIX для труб RAUTHERM S 2,5 х 2,3 м (см. Рис. 7-10). При
желании можно заменить фиксирующие шины арматурной сеткой.

Содержание

Похожие устройства

Скачать
