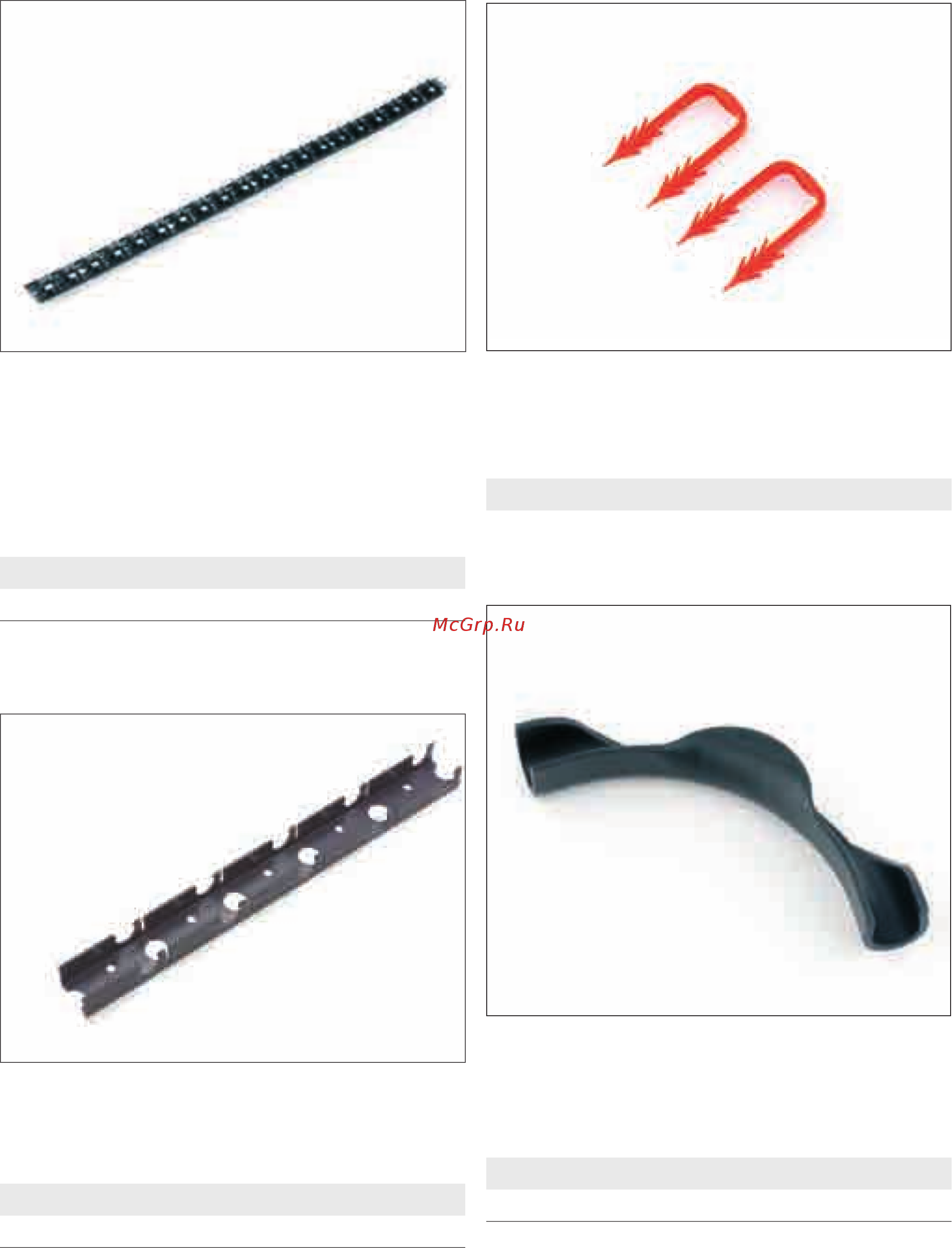

154
Шина RAUFIX
Рис. 10-4 Шина RAUFIX
Фиксирующая шина из полипропилена для фиксации труб
RAUTHERM S 20 х 2,0 мм. С нижней стороны отформован крючок.
Возможно наращивание с обеих сторон благодаря встроенному
креплению с защелкой.
Варианты шага укладки 5 см и кратные
Подъем трубы 5 мм
Шина RAILFIX
Рис. 10-5 Шина RAILFIX
Крепежная шина из ПВХ для фиксации труб RAUTHERM S 25 х 2,3 мм.
Варианты шага укладки 10 см и кратные
Подъем трубы 10 мм
Гарпун-скоба
Рис. 10-6 Гарпун-скоба
Для крепления шин RAUFIX или RAILFIX к изоляции.
Цвет красный
Фиксатор поворота трубы
Рис. 10-7 Фиксатор поворота трубы
Для точного поворота трубы обогрева при подключении к распреде-
лительному коллектору.
Материал полиамид
Цвет черный
