95
КОМПЛЕКТУЮЩИЕ СИСТЕМЫ
6.2 Профиль для деформационного шва

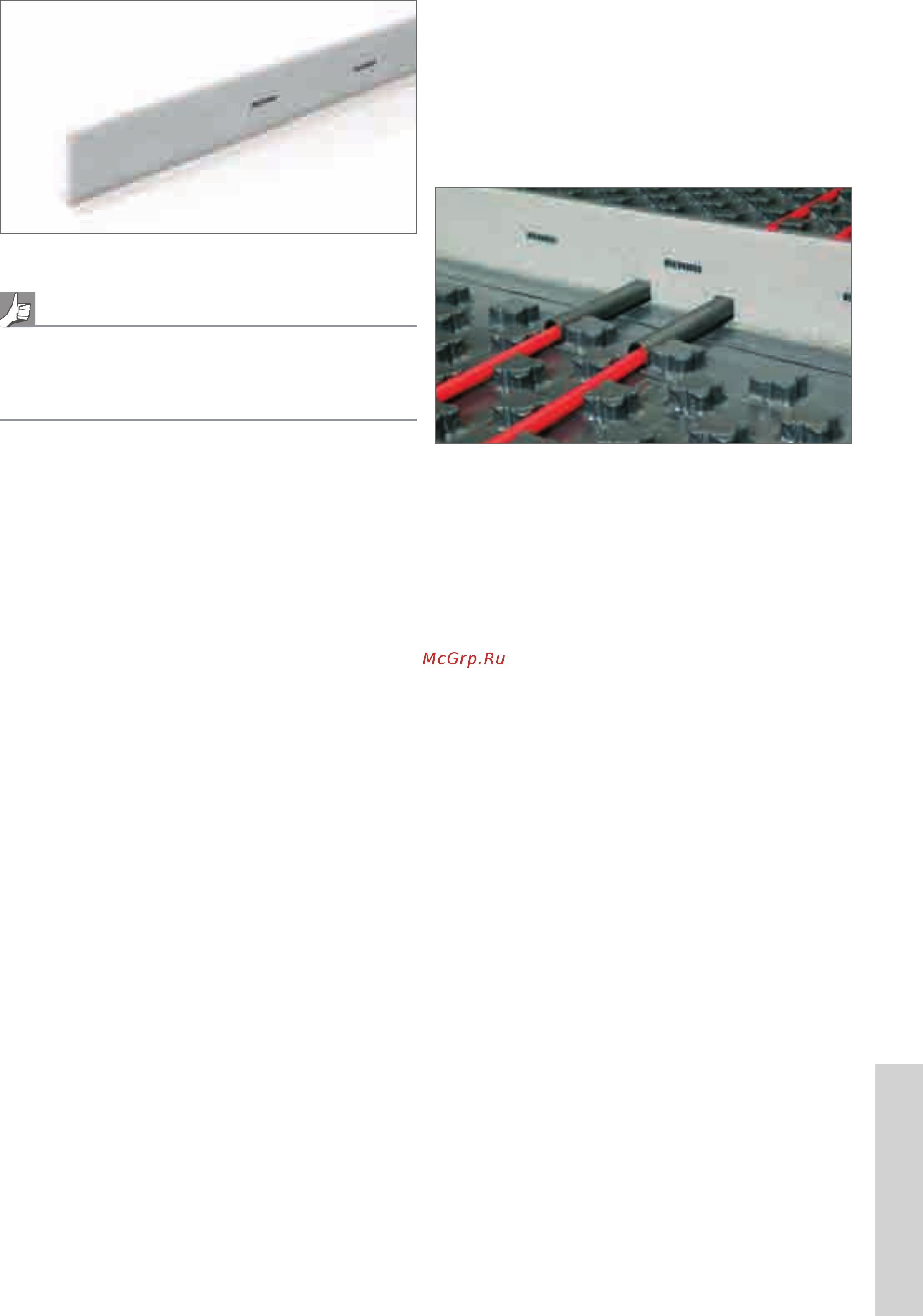

Рис. 6-2 Профиль для деформационного шва
- Самоклеящиеся полосы;
- гибкость;
- быстрый монтаж.
Область применения:
- маты с фиксаторами Varionova;
- система крепления гарпун-скобами;
- система RAUFIX;
- система крепления труб на арматурной сетке;
- «сухая» система укладки труб;
- базовые пластины TS-14;
- система для реконструкции 10.
Описание
Профиль деформационного шва служит для формирования упруго-
эластичных швов и ограничения полей греющей стяжки.
Самоклеящаяся часть профиля деформационного шва обеспечивает
прочную фиксацию в системах напольного отопления REHAU.
Высота x толщина x длина: 100 x 10 x 1200 мм.
Монтаж
1. Приблизительно 30 см защитной гофротрубы следует разрезать
вдоль оси и надеть на трубы в местах их прохождения через шов.
2. Вырезать в профиле деформационных швов отверстия для под-
водок (с помощью ножниц).
3. Удалить защитную пленку с нижней части профиля температур-
ного шва.
4. Наклеить профиль температурного шва.
Рис. 6-3 Профиль для деформационного шва в матах Varionova
