49
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16 x 2,2 мм
RAUTHERM S
17 x 2,0 мм
RAUTHERM S
20 x 2,0 мм

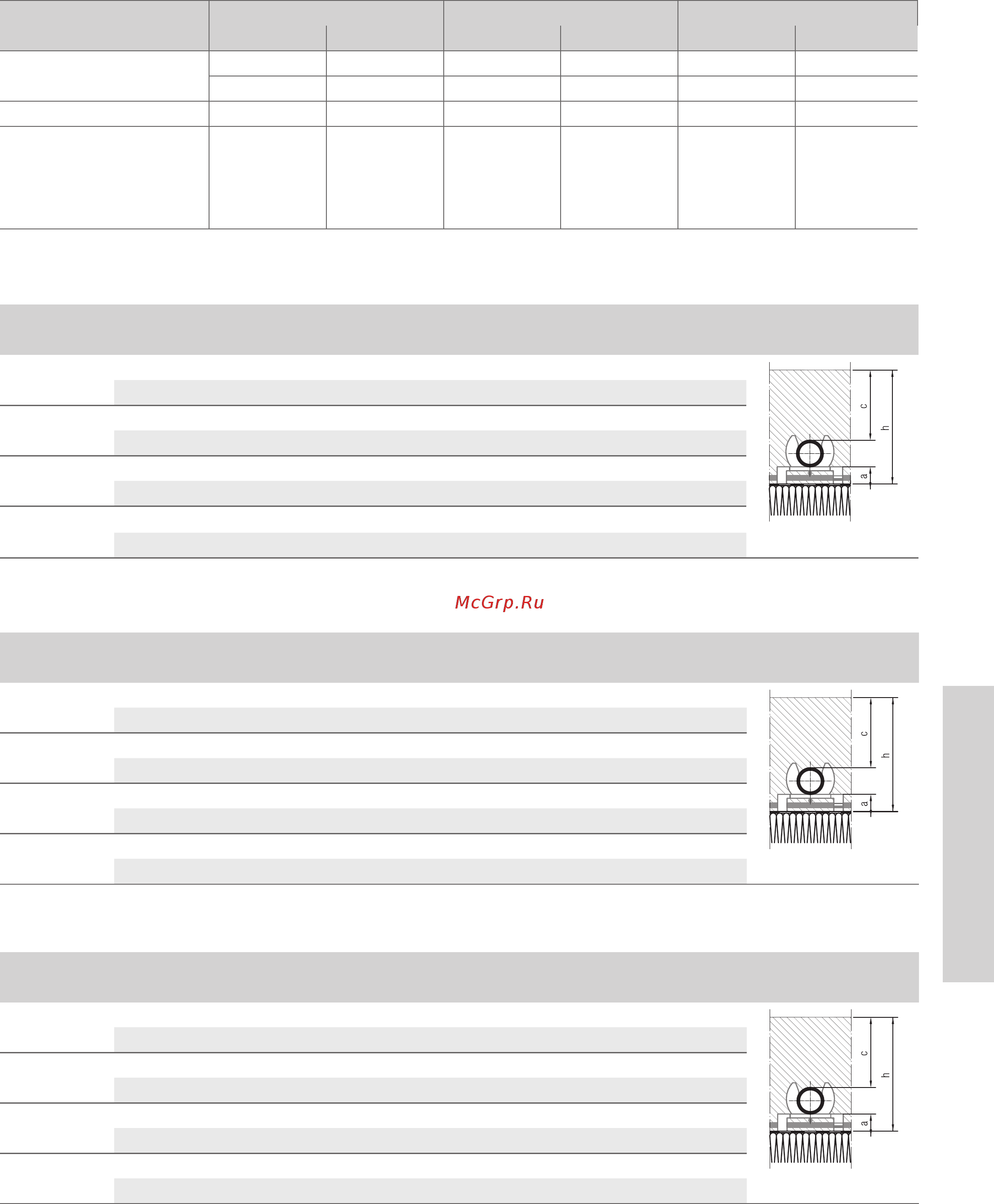

Схема
конструкции
≤ 2
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
a = 11 мм
Высота конструкции h = 65 мм h = 67 мм h = 68 мм h = 71 мм
≤ 3
Высота покрытия c = 55 мм c = 55 мм c = 55 мм c = 55 мм
Высота конструкции h = 80 мм h = 82 мм h = 83 мм h = 86 мм
≤ 4
Высота покрытия c = 60 мм c = 60 мм c = 60 мм c = 60 мм
Высота конструкции h = 85 мм h = 87 мм h = 88 мм h = 91 мм
≤ 5
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 90 мм h = 92 мм h = 93 мм h = 96 мм
Табл. 4-31 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16 x 2,2 мм
RAUTHERM S
17 x 2,0 мм
RAUTHERM S
20 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
a = 11 мм
Высота конструкции h = 65 мм h = 67 мм h = 68 мм h = 71 мм
≤ 3
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 75 мм h = 77 мм h = 78 мм h = 81 мм
≤ 4
Высота покрытия c = 60 мм c = 60 мм c = 60 мм c = 60 мм
Высота конструкции h = 85 мм h = 87 мм h = 88 мм h = 91 мм
≤ 5
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 90 мм h = 92 мм h = 93 мм h = 96 мм
Табл. 4-32 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
Случай 1 Случай 2 Случай 3
с TSD без TSD с TSD без TSD с TSD без TSD
Дополнительная
теплоизоляция, Zd
Td = 30–2 мм Zd = 30 мм Td = 50–2 мм Zd = 50 мм Td = 7–2 мм Zd = 50 мм
EPS 040 DES sg EPS 040 DEO dm EPS 040 DES sg EPS 040 DEO dm EPS 035 DES sg PUR 024 DEO dh
Высота изоляции
b = 28 мм b = 30 мм b = 48 мм b = 50 мм b = 68 мм b = 50 мм
Высота сооружения
Верхний край трубы
c
14
= 53 мм
c
16
= 55 мм
c
17
= 56 мм
c
20
= 59 мм
c
14
= 55 мм
c
16
= 57 мм
c
17
= 58 мм
c
20
= 61 мм
c
14
= 73 мм
c
16
= 75 мм
c
17
= 76 мм
c
20
= 79 мм
c
14
= 75 мм
c
16
= 77 мм
c
17
= 78 мм
c
20
= 81 мм
c
14
= 93 мм
c
16
= 95 мм
c
17
= 96 мм
c
20
= 99 мм
c
14
= 75 мм
c
16
= 77 мм
c
17
= 78 мм
c
20
= 81 мм
Табл. 4-29 Рекомендованная минимальная толщина теплоизоляции
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16 x 2,2 мм
RAUTHERM S
17 x 2,0 мм
RAUTHERM S
20 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
a = 11 мм
Высота конструкции h = 70 мм h = 72 мм h = 73 мм h = 76 мм
≤ 3
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 90 мм h = 92 мм h = 93 мм h = 96 мм
≤ 4
Высота покрытия c = 70 мм c = 70 мм c = 70 мм c = 70 мм
Высота конструкции h = 95 мм h = 97 мм h = 98 мм h = 101 мм
≤ 5
Высота покрытия c = 75 мм c = 75 мм c = 75 мм c = 75 мм
Высота конструкции h = 100 мм h = 102 мм h = 103 мм h = 106 мм
Табл. 4-30 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
