50
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16 x 2,2 мм
RAUTHERM S
17 x 2,0 мм
RAUTHERM S
20 x 2,0 мм

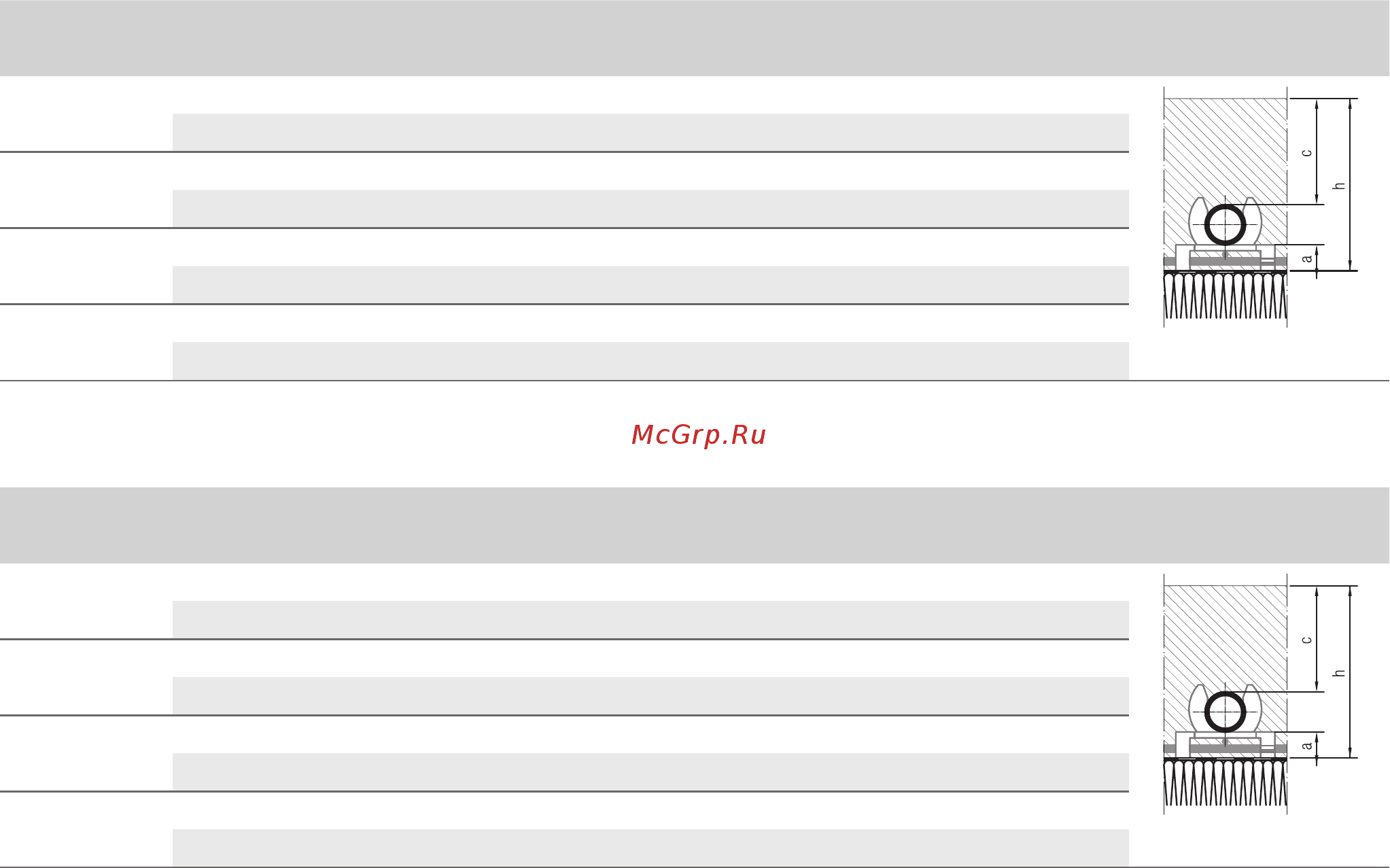

Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм c = 35 мм
a = 11 мм
Высота конструкции h = 60 мм h = 62 мм h = 63 мм h = 66 мм
≤ 3
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 70 мм h = 72 мм h = 73 мм h = 76 мм
≤ 4
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 75 мм h = 77 мм h = 78 мм h = 81 мм
≤ 5
Высота покрытия c = 55 мм c = 55 мм c = 55 мм c = 55 мм
Высота конструкции h = 80 мм h = 82 мм h = 83 мм h = 86 мм
Табл. 4-33 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с прочностью изгиба F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16 x 2,2 мм
RAUTHERM S
17 x 2,0 мм
RAUTHERM S
20 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм c = 35 мм
a = 11 мм
Высота конструкции h = 60 мм h = 62 мм h = 63 мм h = 66 мм
≤ 3
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
Высота конструкции h = 65 мм h = 67 мм h = 68 мм h = 71 мм
≤ 4
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 70 мм h = 72 мм h = 73 мм h = 76 мм
≤ 5
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 75 мм h = 77 мм h = 78 мм h = 81 мм
Табл. 4-32 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
