51
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Теплотехнические испытания
Система крепления труб на арматурной сетке сертифицирована и
прошла теплотехнические испытания согласно DIN EN 1264.
Регистрационный номер: 7 F 025
При проектировании и монтаже систем крепления труб на арматурной
сетке следует соблюдать требования DIN EN 1264, часть 4.
Диаграммы удельной тепловой мощности Вы найдете на сайте
www.rehau.ru.

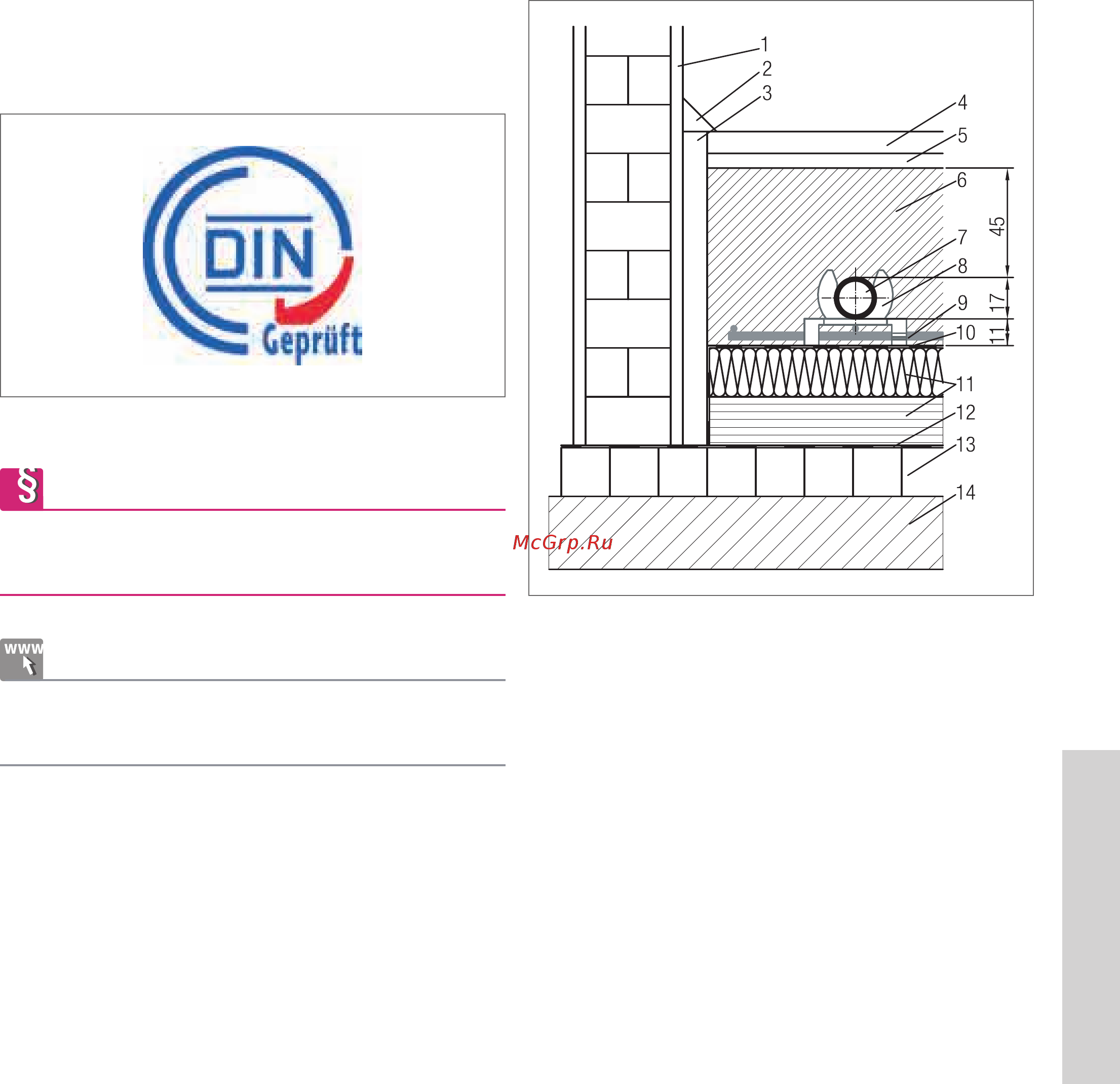

Рис. 4-52 Маты с арматурными сетками (RTM) с поворотными клипсами для закре-
пления трубы RAUTHERM S
1 внутренняя штукатурка
2 плинтус
3 отстенная теплоизоляция
4 плитка керамическая или из природного камня
5 плиточный клей
6 стяжка согласно DIN 18560
7 труба RAUTHERM S
8 поворотная клипса
9 маты с арматурными сетками RM 100 из оцинкованной
стальной проволоки
10 защитная пленка согласно DIN 18560, ПЭ-пленка
или пергамин
11 тепло - и шагозвукоизоляция
12 гидроизоляция (согласно DIN 18195)
13 уровень перекрытия в чистоте
14 грунт
