ОБОГРЕВ / ОХЛАЖДЕНИЕ
Технические характеристики
Тип Маты Varionova
с шагозвукоизоляцией 30-2
Маты Varionova
без изоляции
Материал изоляции EPS 040 DES sg
Материал мата ПЭ ПЭ
Размеры длина 1450 мм 1450 мм
ширина 850 мм 850 мм
высота 50/48 мм 24 мм
толщина изоляционного слоя под трубой 30 мм –
Расчетные размеры длина 1400 мм 1400 мм
ширина 800 мм 800 мм
площадь 1,12 м² 1,12 м²
Шаг укладки труб кратно 5 см кратно 5 см
Поднятие труб – 3 мм
Монтажный класс согласно DIN 18560 и DIN EN 13813 A A
Теплопроводность 0,040 Вт/мК –
Сопротивление теплопередаче 0,75 м²К/Вт –
Возгораемость по классу материала DIN 4102 B2 B2
Огнестойкость согласно DIN EN 13501 E E
Максимально допустимая нагрузка на поверхность 5,0 кН/м² 60 кН/м²
1)
Шумопоглощение
2)
∆L
w, R
28 –
1)
зависит от используемой изоляции.
2)
при наличии массивной плиты перекрытия и нанесенной стяжки на шагозвукоизоляцию с нагрузкой ≥ 70 кг/м².
Минимальные требования к изоляции согласно DIN EN
1264-4
D1
1 2+3
1 2+3
NP
b
c
b
c
NP
Zd
D3
1 2+3
D2
K
NP
Zd
NP
Zd
b
c
b
c
b
c
b
c
NP
Zd
NP
Zd

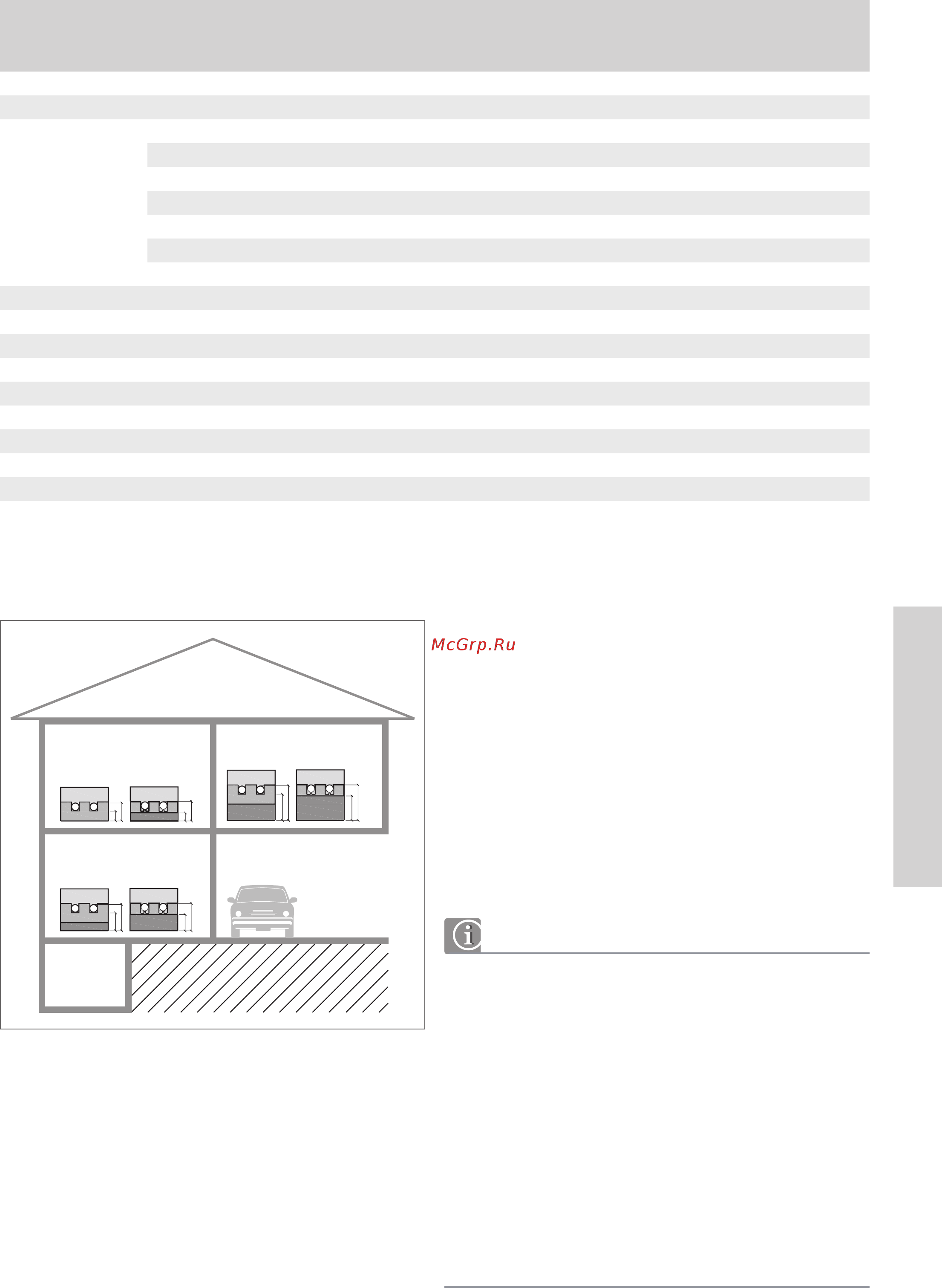

Рис. 4-19 Минимально необходимый слой теплоизоляции матов с фиксаторами
Varionova
Минимально необходимый слой теплоизоляции
матов с фиксаторами Varionova:
1 маты с фиксаторами Varionova с шагозвукоизоляцией
30-2;
2 маты с фиксаторами Varionova с теплоизоляцией 11 мм;
3 маты с фиксаторами Varionova без изоляции;
К подвал.
D1 случай 1:
нижележащее помещение отапливается
R ≥ 0,75 м
²
K/Вт.
D2 случай 2:
неотапливаемое или периодически отапливаемое нижележащее
помещение либо пол на грунте
R ≥ 1,25 м
²
K/Вт
(при уровне грунтовых вод ≤ 5 м эта величина должна быть по-
вышена).
D3 случай 3:
граничит с наружным воздухом:
R ≥ 2,00 м
²
K/Вт.
Эти минимальные требования следует применять независимо от
требуемой согласно EnEV теплоизоляции здания.
Согласно DIN 18560-2, Таблицы 1–4, при слое изоляции ≤ 40 мм
номинальная толщина стяжки для цементных стяжек может быть
снижена на 5 мм.
Согласно DIN 18560 толщина стяжки над трубой, необходимая для
стяжек с классами прочности на изгиб и растяжение F4 и F5 в Табли-
цах 1–4, может быть снижена на 10 мм, если:
применяется присадка для стяжки REHAU NP Mini,
смесь выполнена по оригинальной рецептуре и выполнена квалифи-
цированная укладка с автоматизированной обработкой поверхности.
