26

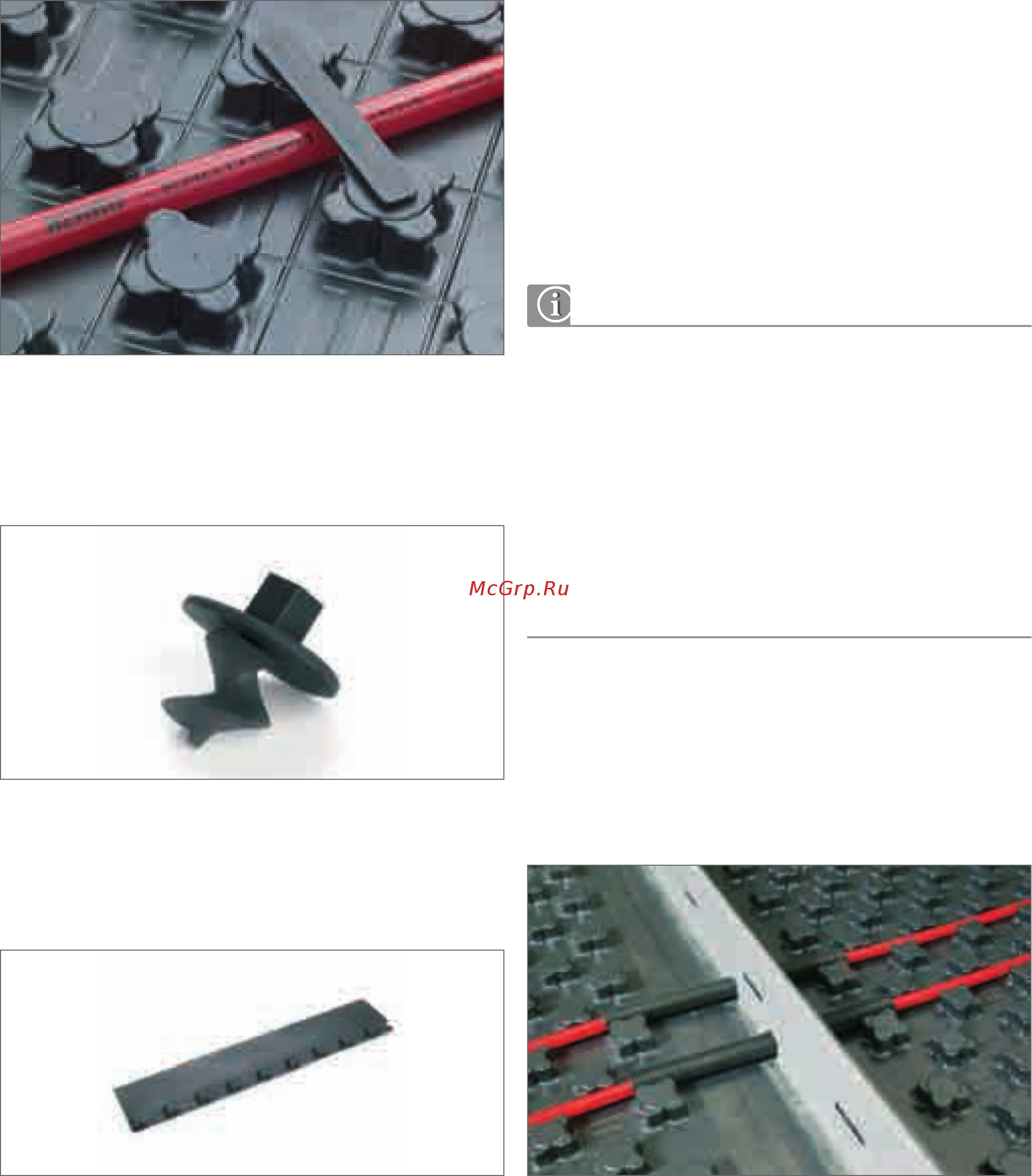

Рис. 4-15 Фиксирующие скобы
С помощью фиксирующих скоб трубы надежно фиксируются на
матах под углом 45°.
Рис. 4-16 Гарпун-фиксатор для матов
Гарпун-фиксатор для матов обеспечивает надежную фиксацию матов
Varionova без изоляции на строительной теплоизоляции.
Рис. 4-17 Полосы примыкания
С помощью полосы примыкания осуществляется переход труб через
дверные проемы и деформационные швы. В области присоедини-
тельных полос при необходимости укладывается теплоизоляционный
материал. В области полосы примыкания с нижней стороны при
необходимости устанавливается дополнительная теплоизоляция.
Монтаж
1. Установить распределительный шкаф REHAU.
2. Установить в нем распределительный коллектор REHAU.
3. Уложить отстенную теплоизоляцию REHAU.
4. При необходимости уложить дополнительную теплоизоляцию
REHAU.
5. Разрезать маты Varionova и уложить в направлении от отстенной
изоляции.
- Нахлест пленки матов с фиксаторами Varionova должен быть
отрезан вдоль отстенной изоляции с шагозвукоизоляцией 30-2
с нижней стороны;
- маты Varionova без изоляции зафиксировать гарпун-фиксаторами
для матов REHAU на подложенной под них теплоизоляции;
- пленочный фартук отстенной теплоизоляции REHAU следует
приклеивать к мату по возможности свободно, без натяжения;
- срезанные куски теплоизоляционных матов Varionova с соедини-
тельными полосами могут быть использованы в соседнем
помещении.
6. Подсоединить трубы к распределительному коллектору REHAU.
7. Уложить маты в растре мата Varionova.
8. При укладке под углом 45° зафиксировать трубы с помощью
фиксирующих скоб.
9. Конец трубы соединить с распределительным коллектором.
10. Установить профиль для деформационного шва.
Рис. 4-18 Полосы примыкания и профиль деформационного шва
