25
ОБОГРЕВ / ОХЛАЖДЕНИЕ
4.3 Крепление труб на матах с фиксаторами Varionova

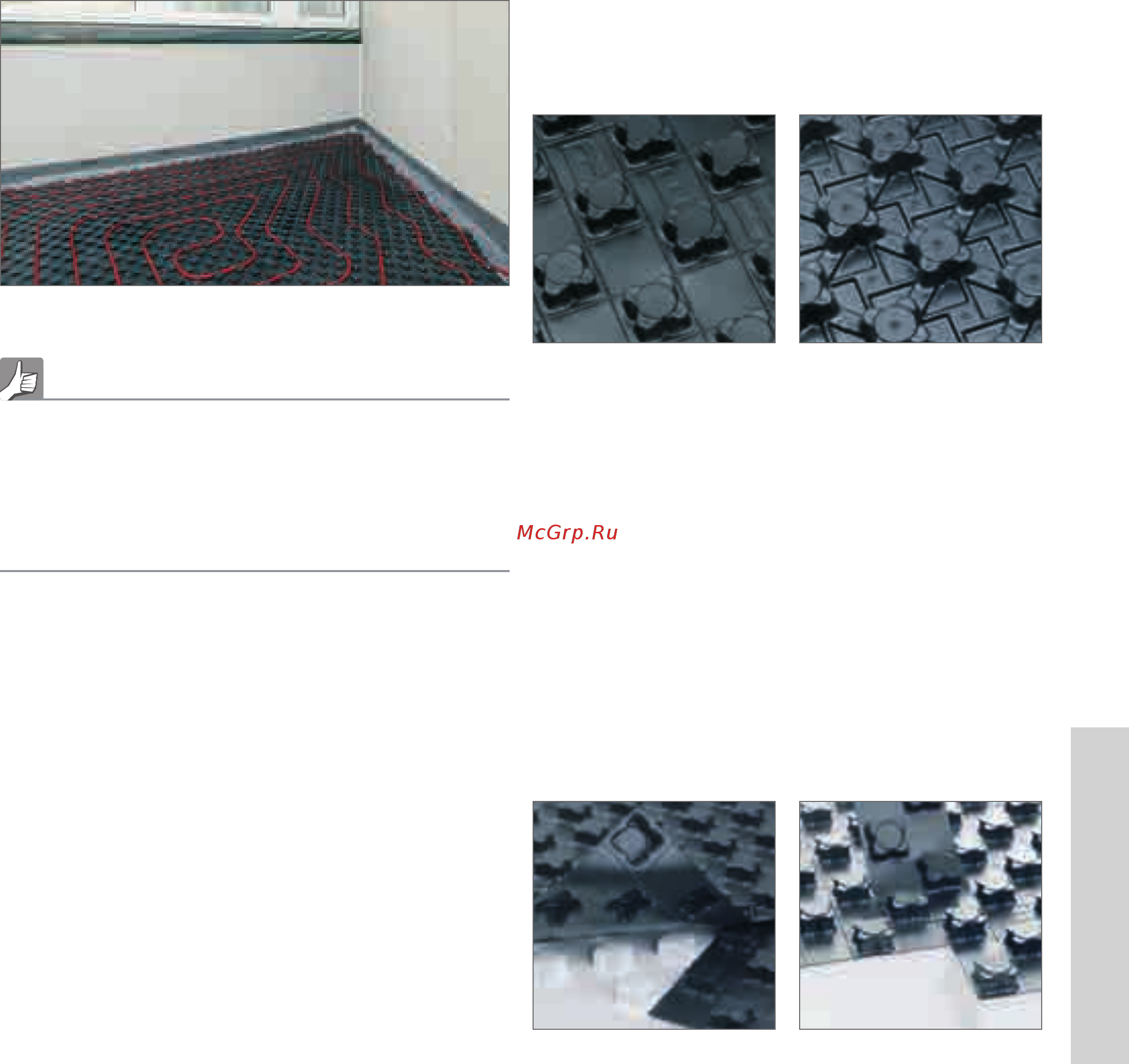

Рис. 4-10 Маты с фиксаторами Varionova с шагозвукоизоляцией 30-2 снизу
- Подходит для труб диаметром 14–17 мм;
- простая и быстрая укладка;
- прочность при шаговой нагрузке;
- надежная фиксация труб;
- возможность вторичной переработки.
Компоненты системы:
- маты с фиксаторами Varionova:
- с шагозвукоизоляцией 30-2;
- без изоляции снизу;
- соединительные полосы;
- полосы примыкания;
- фиксирующие скобы;
- гарпун-фиксатор для матов.
Используемые трубы
Для матов с фиксаторами с шагозвукоизоляцией 30-2:
- RAUTHERM S:
- 14 x 1,5 мм;
- 17 x 2,0 мм;
- RAUTITAN flex:
- 16 x 2,2 мм;
- RAUTITAN stabil:
- 16,2 x 2,6 мм.
Для матов с фиксаторами без изоляции:
- RAUTHERM S:
- 14 x 1,5 мм;
- RAUTITAN stabil:
- 16,2 x 2,6 мм.
Комплектующие системы:
- отстенная теплоизоляция;
- профиль для деформационного шва.
- дополнительная теплоизоляция.
Описание системы
Маты с фиксаторами Varionova изготавливаются в сочетании с
шагозвукоизоляцией 30-2 с нижней стороны и теплоизоляцией 11 мм
с нижней стороны, а также без изоляции.
Рис. 4-11 Лицевая сторона мата с
фиксаторами Varionova с
шагозвукоизоляцией 30-2
снизу и теплоизоляцией 11
мм снизу
Рис. 4-12 Лицевая сторона мата с
фиксаторами Varionova с
шагозвукоизоляцией 30-2
снизу и теплоизоляцией 11
мм снизу
При всех конструкциях мат обеспечивает надежную фиксацию трубы,
прочность при шаговой нагрузке и надежную гидроизоляцию во из-
бежание проникновения затворной воды и влаги в стяжку.
В конструкции с шагозвукоизоляцией и теплоизоляцией слой изо-
ляции выполняется из вспененного полистирола и отвечает требо-
ваниям стандарта DIN EN 13163. Благодаря нанесению на обратную
сторону мата растровой сетки возможна быстрая и прямолинейная
обрезка.
Специальный контур матов позволяет осуществлять укладку труб с
шагом 5 см и надежным креплением труб в зоне изгиба.
Рис. 4-13 Техника
соединения
матов
Рис. 4-14 Простота заделки стыков
матов с помощью
соединительных полос
Фальцы бобышек на обеих сторонах матов способствуют быстрому
и надежному соединению, избегая мостиков холода и звукопровод-
ности. Соединенные маты можно снова разъединить без разрушения.
Соединительные полосы, полосы примыкания, фиксирующие скобы
применяются для обеих форм изготовления матов Varionova.
Использование матов с фиксаторами совместно со стяжками пред-
усмотрено в нормативе DIN 18560.
