22
Способ укладки «змеевик»
При укладке змеевиком в местах поворота на 180° необходимо об-
ращать внимание на допустимый радиус изгиба трубы.

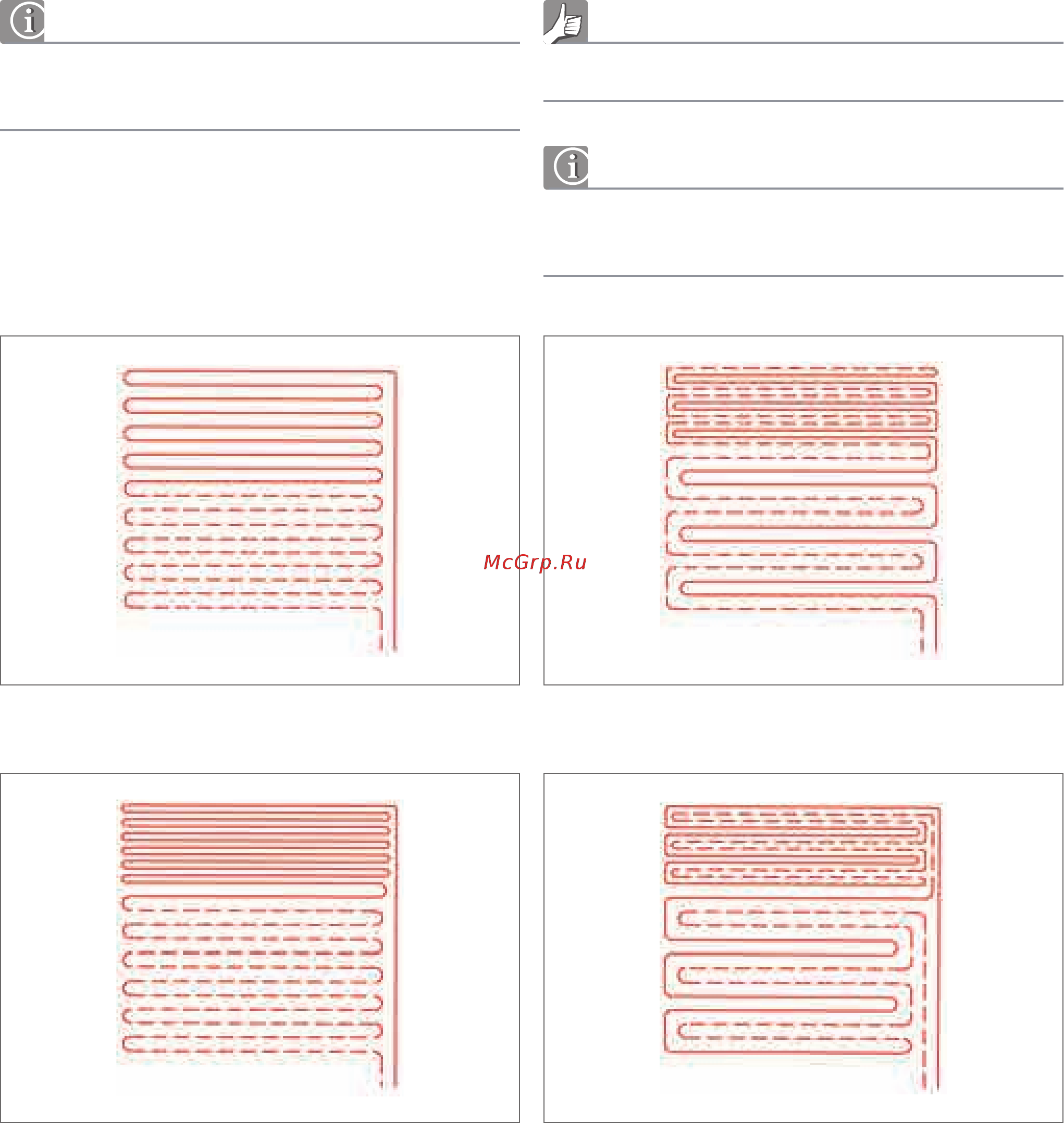

Рис. 4-6 Укладка змеевиком
Рис. 4-7 Укладка змеевиком с более плотной укладкой в граничной зоне
Способ укладки «двойной змеевик»
Равномерная температура поверхности во всем контуре.
При укладке двойным змеевиком в местах поворота на 180° необхо-
димо обращать внимание на допустимый радиус изгиба трубы.
Рис. 4-8 Укладка двойным змеевиком с более плотной укладкой в граничной зоне
Рис. 4-9 Укладка двойным змеевиком с подсоединенным граничным контуром
