21
ОБОГРЕВ / ОХЛАЖДЕНИЕ
4.2.4 Способ укладки труб в отопительные контуры
Тепловая мощность помещения может быть покрыта независимо
от способа укладки. Способ укладки влияет только на распределение
температуры на поверхности пола в помещении.
Тепловая мощность уменьшается в направлении от наружных стен
к середине помещения. В области более высокой тепловой мощности
(граничная зона), как правило, отопительные трубы укладываются
плотнее, чем в зоне постоянного пребывания людей.
Граничные зоны
Необходимость оформления граничной зоны зависит от:
- типа наружных стен (коэффициента теплопередачи стен,
доли и качества световых проемов);
- назначения помещения.
Шаг укладки
Уменьшением шага укладки отопительных контуров в граничных
зонах и увеличением в зонах постоянного пребывания людей
(«улитка» и «двойной змеевик») достигаются следующие факторы:
- ощущение комфорта во всем помещении;
- комфортная температура пола, несмотря на высокую теплопроиз-
водительность;
- снижение температуры воздуха в помещении и за счет этого
снижение потребления энергии.
Способы укладки труб в контуры системы
обогрева/охлаждения REHAU
Для отопительных контуров системы обогрева/охлаждения поверх-
ностей REHAU существуют следующие способы укладки.
- «улитка» при монтаже на:
- матах с фиксаторами Varionova;
- гарпун-скобах;
- арматурной сетке;
- «змеевик» при монтаже на:
- матах с фиксаторами Varionova
(в сочетании с шагозвукоизоляцией 30-2);
- гарпун-скобах;
- системе RAUFIX;
- арматурной сетке;
- «сухой» системе;
- теплоизоляционных матах TS-14;
- системе для реконструкции 10;
- «двойной змеевик» при монтаже на:
- матах с фиксаторами Varionova;
(только с шагозвукоизоляцией 30-2 снизу);
- гарпун-скобах;
- системе RAUFIX;
- арматурной сетке;
- системе для реконструкции 10.
Способ укладки «улитка»
- Равномерные температуры поверхностей во всех контурах;
- «щадящая» укладка отопительных труб за счет поворота на 90°.

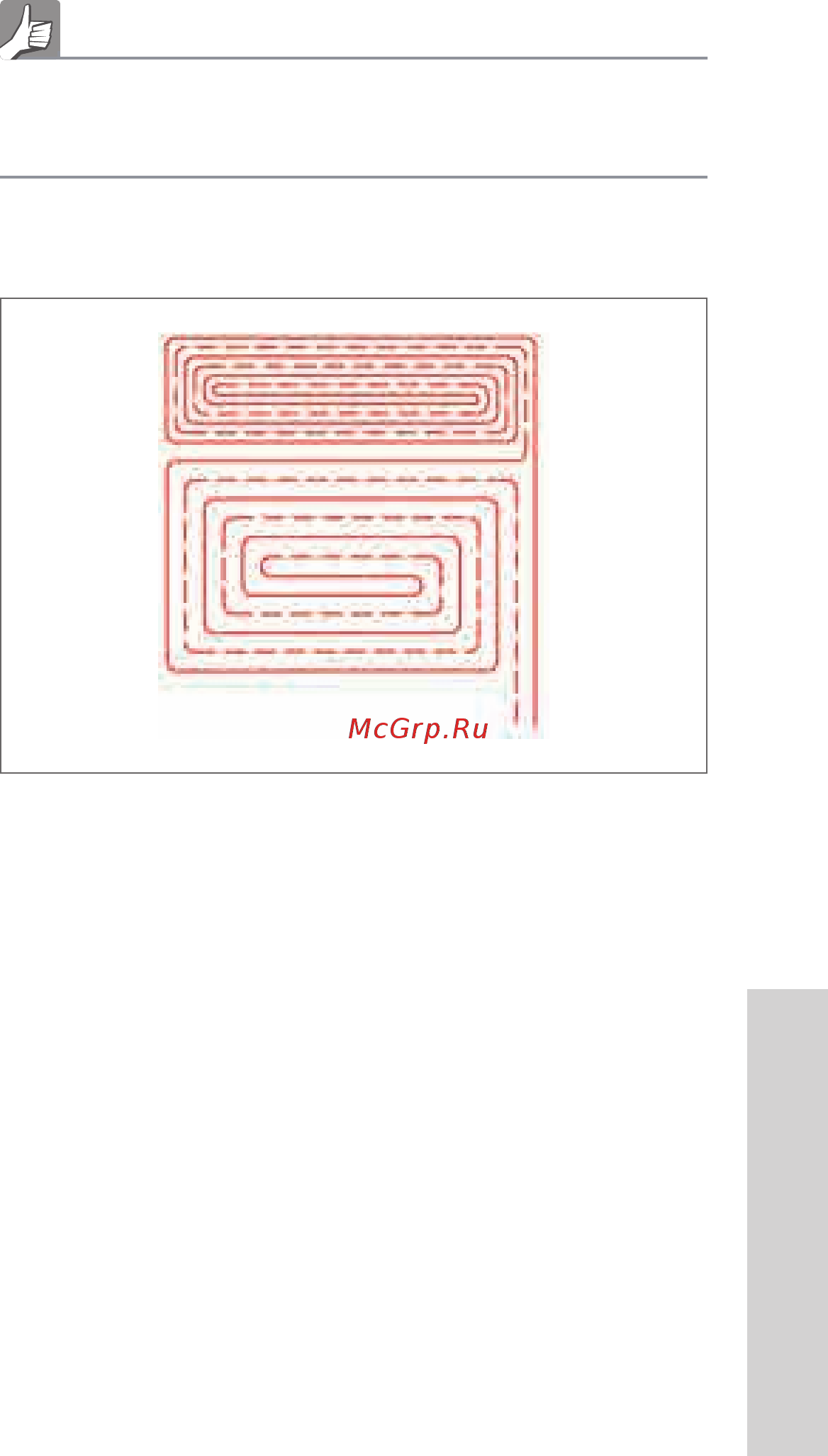

Рис. 4-5 Способ укладки «улитка» с присоединенной граничной зоной
