30
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN stabil
16,2 x 2,6 мм
RAUTHERM S
17 х 2,0 мм

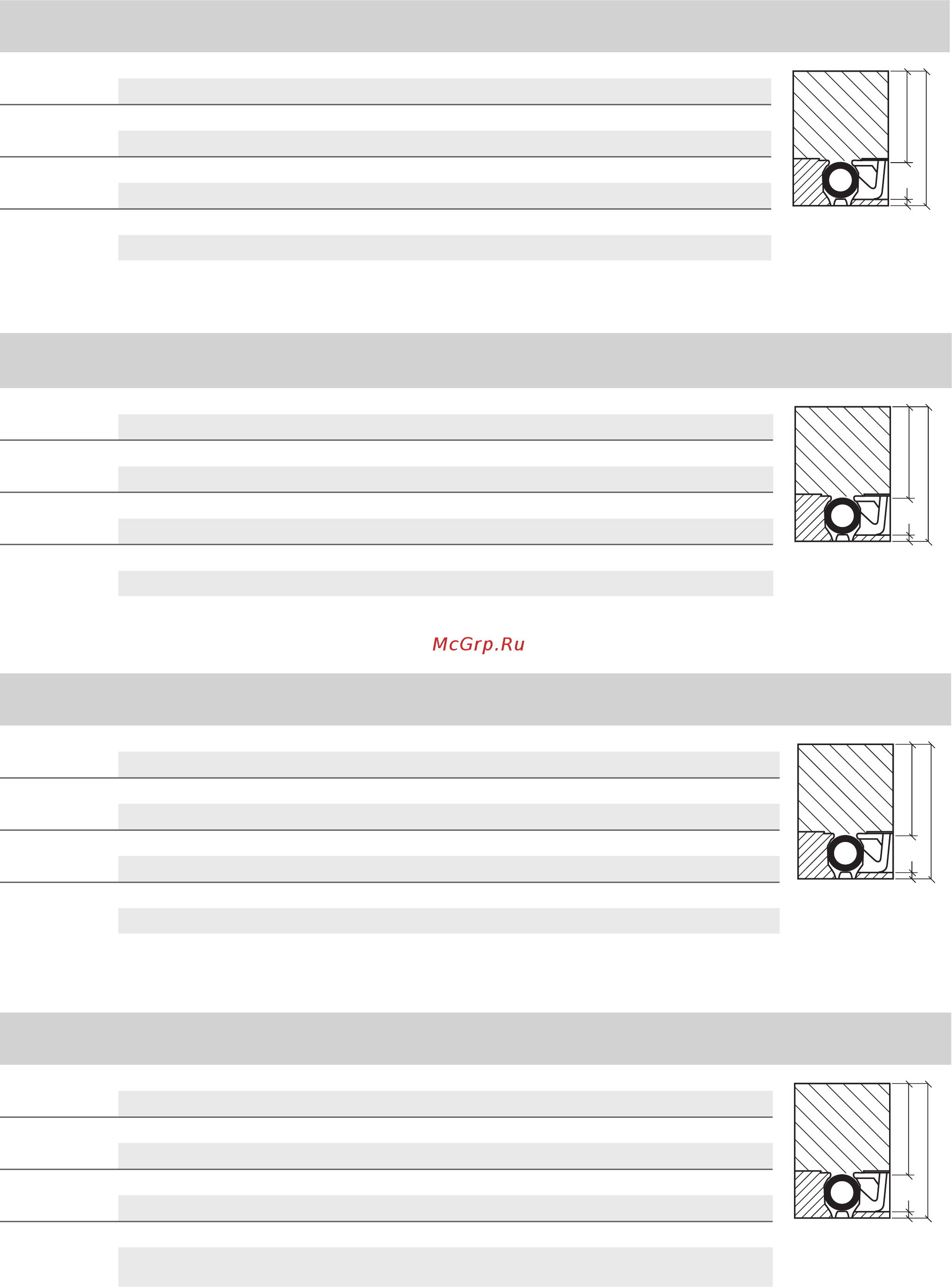

Схема
конструкции
≤ 2
Высота покрытия с = 40 мм с = 40 мм с = 40 мм
c
h
a
a = 3 мм
Высота конструкции h = 57 мм h = 59 мм h = 60 мм
≤ 3
Высота покрытия с = 55 мм с = 55 мм с = 55 мм
Высота конструкции h = 72 мм h = 74 мм h = 75 мм
≤ 4
Высота покрытия с = 60 мм с = 60 мм с = 60 мм
Высота конструкции h = 77 мм h = 79 мм h = 80 мм
≤ 5
Высота покрытия с = 65 мм с = 65 мм с = 65 мм
Высота конструкции h = 82 мм h = 84 мм h = 85 мм
Табл. 4-13 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN stabil
16,2 x 2,6 мм
RAUTHERM S
17 х 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия с = 40 мм с = 40 мм с = 40 мм
c
h
a
a = 3 мм
Высота конструкции h = 57 мм h = 59 мм h = 60 мм
≤ 3
Высота покрытия с = 50 мм с = 50 мм с = 50 мм
Высота конструкции h = 67 мм h = 69 мм h = 70 мм
≤ 4
Высота покрытия с = 60 мм с = 60 мм с = 60 мм
Высота конструкции h = 77 мм h = 79 мм h = 80 мм
≤ 5
Высота покрытия с = 65 мм с = 65 мм с = 65 мм
Высота конструкции h = 82 мм h = 84 мм h = 85 мм
Табл. 4-14 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN stabil
16,2 x 2,6 мм
RAUTHERM S
17 х 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм с = 35 мм
c
h
a
a = 3 мм
Высота конструкции h = 52 мм h = 54 мм h = 55 мм
≤ 3
Высота покрытия c = 45 мм c = 45 мм с = 45 мм
Высота конструкции h = 62 мм h = 64 мм h = 65 мм
≤ 4
Высота покрытия c = 50 мм c = 50 мм с = 50 мм
Высота конструкции h = 62 мм h = 69 мм h = 70 мм
≤ 5
Высота покрытия c = 55 мм c = 55 мм с = 55 мм
Высота конструкции h = 72 мм h = 74 мм h = 75 мм
Табл. 4-15 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN stabil
16,2 x 2,6 мм
RAUTHERM S
17 х 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм с = 35 мм
c
h
a
a = 3 мм
Высота конструкции h = 52 мм h = 54 мм h = 55 мм
≤ 3
Высота покрытия c = 40 мм c = 40 мм с = 40 мм
Высота конструкции h = 57 мм h = 59 мм h = 60 мм
≤ 4
Высота покрытия c = 45 мм c = 45 мм с = 45 мм
Высота конструкции h = 62 мм h = 64 мм h = 65 мм
≤ 5
Высота покрытия c = 50 мм c = 50 мм с = 50 мм
Высота конструкции h = 67 мм h = 69 мм h = 70 мм
Табл. 4-16 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F7 согласно DIN 18560-2
