31
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Теплотехнические испытания
Система крепления труб на матах с фиксаторами Varionova прошла те-
плотехнические испытания и сертифицирована согласно DIN EN 1264.
Регистрационный номер: 7 F 218
При проектировании и монтаже системы матов с фиксаторами
Varionova следует соблюдать требования норматива DIN EN 1264,
часть 4.
Диаграммы удельной тепловой нагрузки для скачивания Вы найдете
на сайте: www.rehau.ru

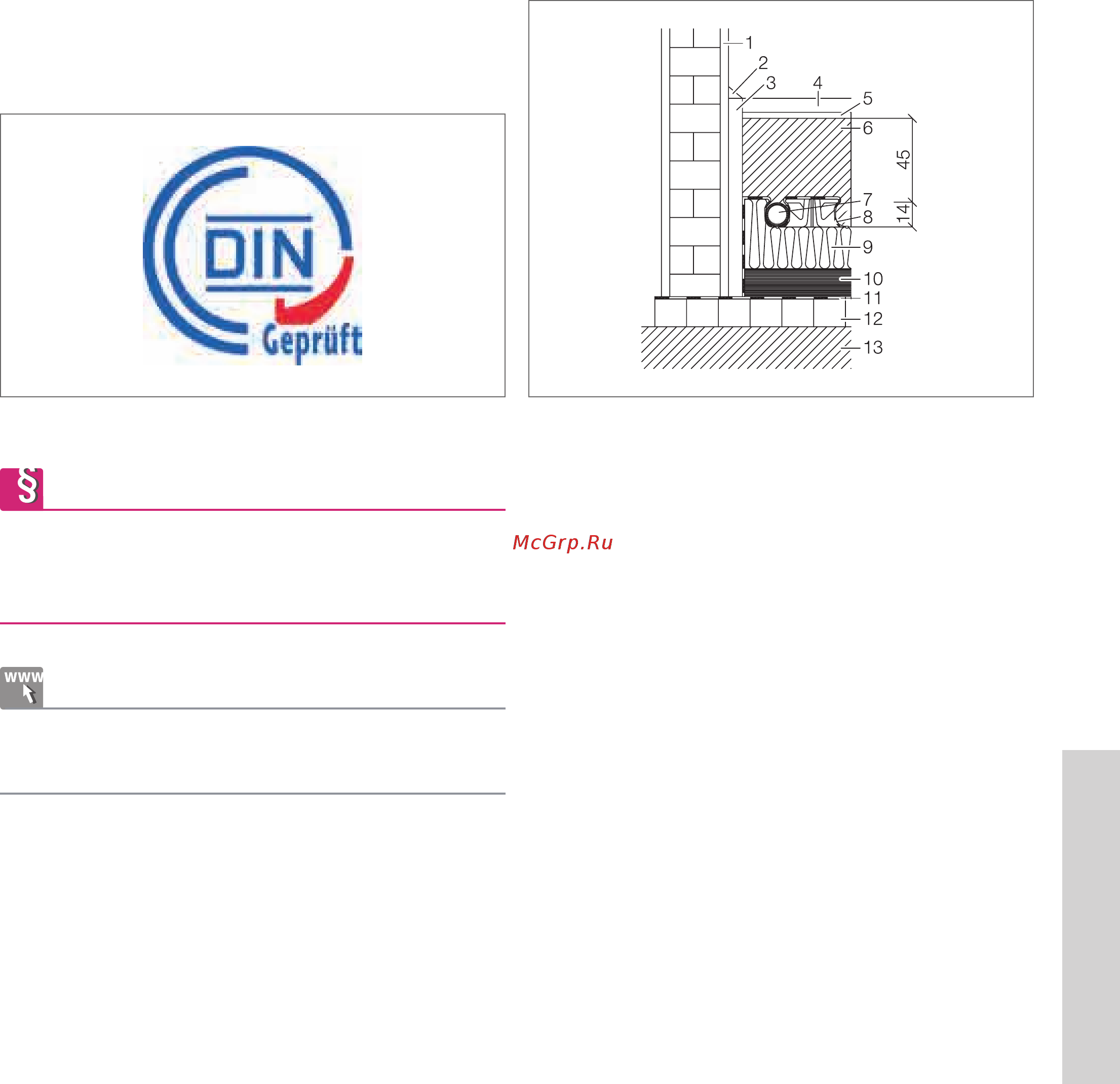

Рис. 4-20 Маты с фиксаторами Varionova с уложенной трубой RAUTHERM S:
1 внутренняя штукатурка;
2 плинтус;
3 отстенная теплоизоляция;
4 плитка керамическая или из природного камня;
5 плиточный клей;
6 стяжка согласно DIN 18560;
7 труба RAUTHERM S;
8 самоклеящийся фартук отстенной теплоизоляции;
9 маты с фиксаторами Varionova с TSD;
10 тепло-и шагозвукоизоляция;
11 влагоизоляция (согласно DIN 18195);
12 перекрытие в чистоте;
13 грунт
