32
4.4 Крепление труб с помощью гарпун-скоб

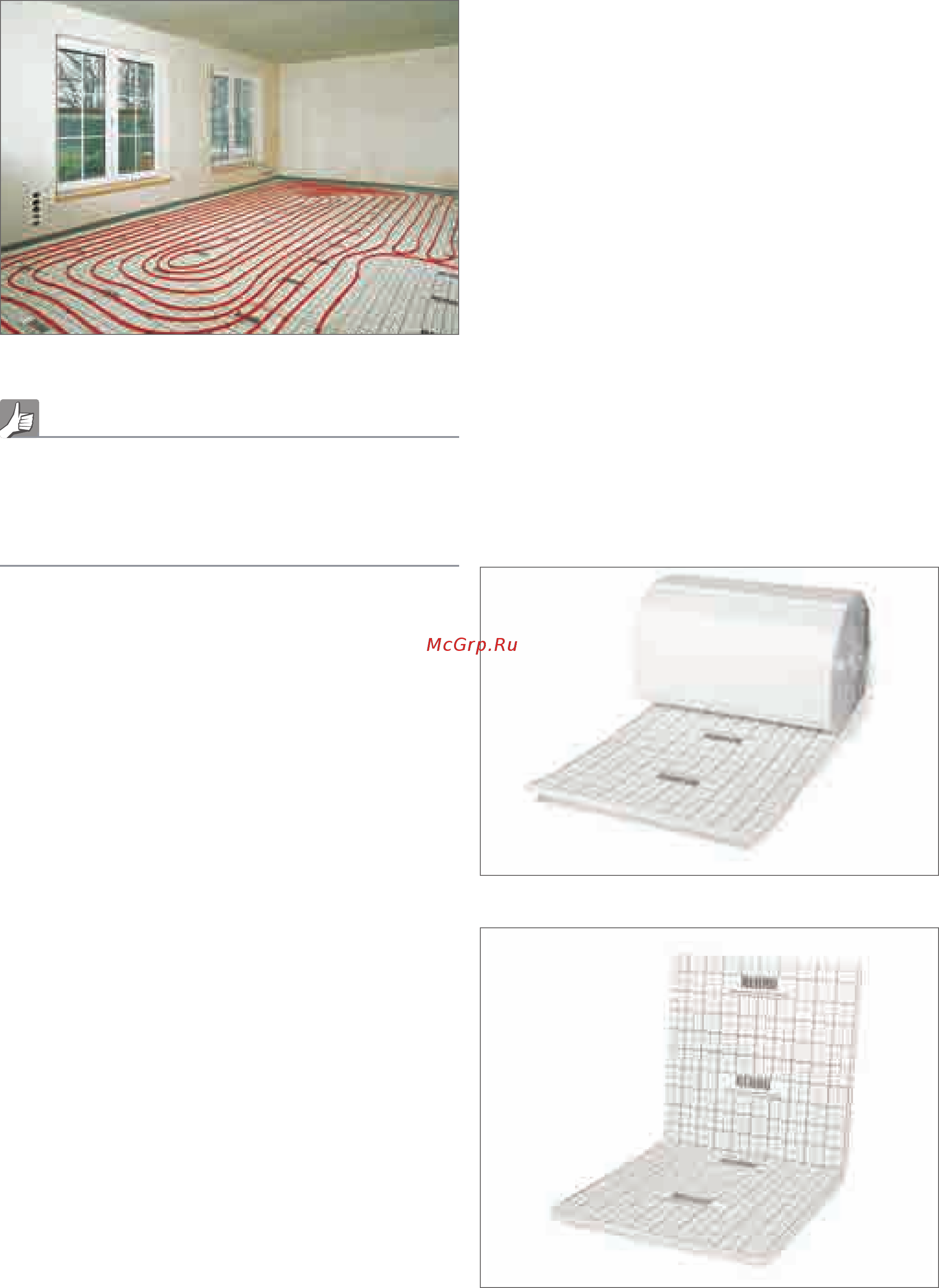

Рис. 4-21 Система крепления труб с помощью гарпун-скоб
- Быстрая укладка;
- высокая гибкость;
- система пригодна для жидких стяжек;
- комбинированная тепло-и шагозвукоизоляция.
Компоненты системы:
- маты для монтажа гарпун-скобами:
- в виде рулона;
- в виде складывающегося мата;
- RAUTAC-гарпун-скобы;
- гарпун-скобы;
- крепежный пистолет multi.
Используемые трубы
С RAUTAC-гарпун-скобами:
- RAUTHERM S 14 х 1,5 мм;
- RAUTHERM S 17 х 2,0 мм;
- RAUTITAN flex 16 х 2,2 мм;
- RAUTITAN stabil 16,2 х 2,6 мм.
С гарпун-скобами:
- RAUTHERM S 20 х 2,0 мм;
- RAUTITAN flex 20 х 2,8 мм;
- RAUTITAN stabil 20 х 2,9 мм.
Комплектующие системы:
- отстенная теплоизоляция;
- профиль для деформационного шва;
- клейкая лента;
- машинка для нанесения клейкой ленты.
Описание
Маты для монтажа на гарпун-скобах состоят из полистирола, отве-
чающего требованиям стандарта DIN EN 13163. Они гарантируют
тепло- и шагозвукоизоляцию, отвечающую требованиям стандарта
DIN EN 1264.
Маты покрыты водонепроницаемой и прочной ПЭ-пленкой, которая
препятствует уходу затворной воды и влажности из стяжки. Нахлест
пленки вдоль длинной стороны предотвращает образование тепло-
и звукопроводных мостиков.
Укладка труб соответствует монтажному классу A согласно DIN 18560
и DIN EN 13813.
Благодаря меньшим размерам рулонных матов для гарпун-скоб, чем
у складного мата для гарпун-скоб, они наилучшим образом подходят
для малых помещений с большим количеством углов. Шаг укладки
труб кратен 5 см.
Нанесенная на маты растровая сетка гарантирует быструю и точную
укладку труб.
Использование системы крепления труб с помощью гарпун-скоб
в стяжке предусмотрено нормативом DIN 18560.
Рис. 4-22 Мат для монтажа на гарпун-скобах в виде рулона
Рис. 4-23 Складной мат для монтажа на гарпун-скобах
