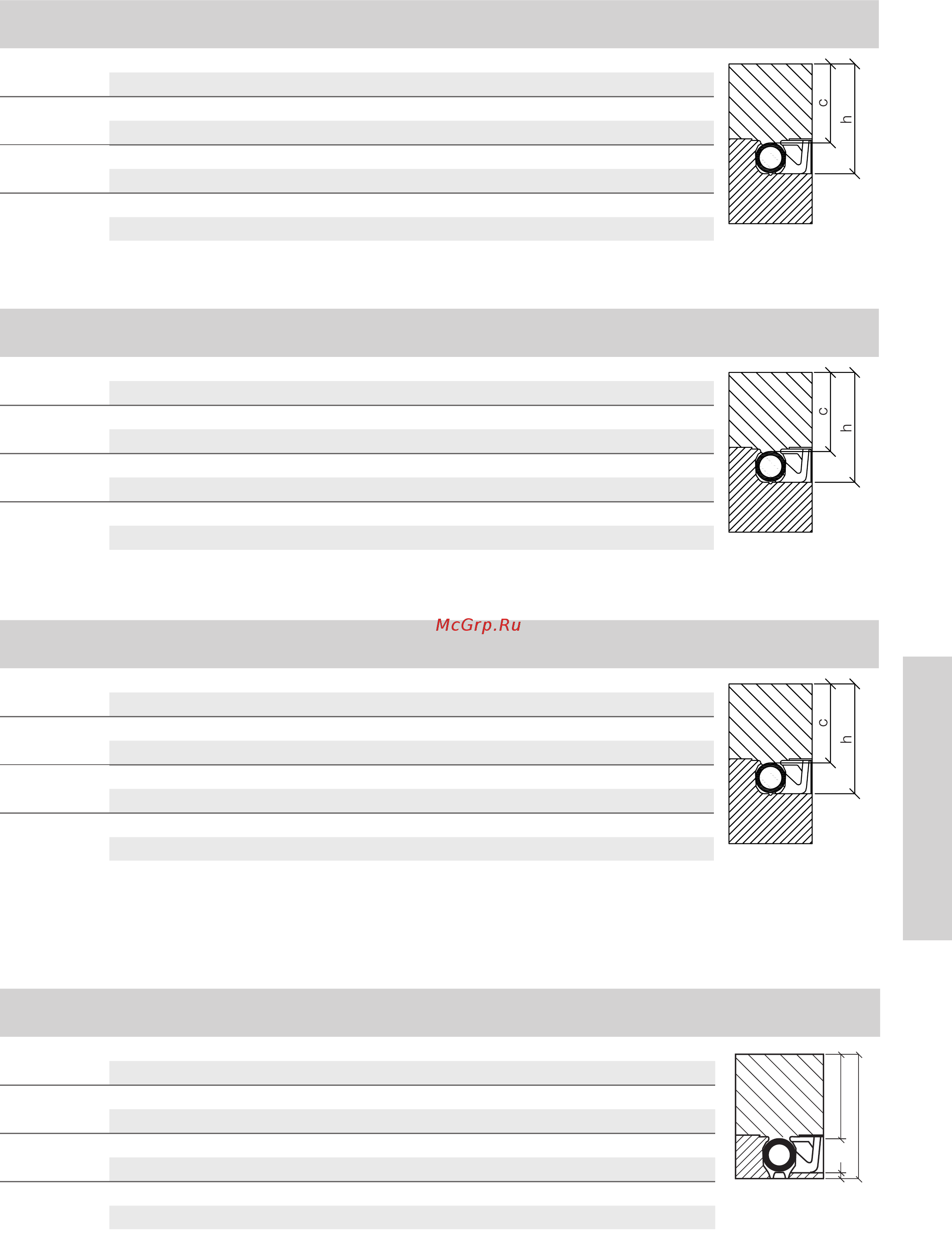

29
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN flex / stabil
16 x 2,2 / 16,2 x 2,6 мм
RAUTHERM S
17 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 40 мм c = 40 мм c = 40 мм
Высота конструкции h = 54 мм h = 56 мм h = 57 мм
≤ 3
Высота покрытия c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм
≤ 4
Высота покрытия c = 60 мм c = 60 мм c = 60 мм
Высота конструкции h = 74 мм h = 76 мм h = 77 мм
≤ 5
Высота покрытия c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 79 мм h = 81 мм h = 82 мм
Табл. 4-9 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN flex / stabil
16 x 2,2 / 16,2 x 2,6 мм
RAUTHERM S
17 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм
Высота конструкции h = 49 мм h = 51 мм h = 52 мм
≤ 3
Высота покрытия c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 59 мм h = 61 мм h = 62 мм
≤ 4
Высота покрытия c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм
≤ 5
Высота покрытия c = 55 мм c = 55 мм c = 55 мм
Высота конструкции h = 69 мм h = 71 мм h = 72 мм
Табл. 4-10 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN flex / stabil
16 x 2,2 / 16,2 x 2,6 мм
RAUTHERM S
17 x 2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм
Высота конструкции h = 49 мм h = 51 мм h = 52 мм
≤ 3
Высота покрытия c = 40 мм c = 40 мм c = 40 мм
Высота конструкции h = 54 мм h = 56 мм h = 57 мм
≤ 4
Высота покрытия c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 59 мм h = 61 мм h = 62 мм
≤ 5
Высота покрытия c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм
Табл. 4-11 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F7 согласно DIN 18560-2
Рекомендованная минимальная высота стяжки согласно DIN 18560-2 для матов с фиксаторами Varionova
без теплоизоляции с обратной стороны матов
Нагрузки
[кН/м
²
]
RAUTHERM S
14 x 1,5 мм
RAUTITAN stabil
16,2 x 2,6 мм
RAUTHERM S
17x2,0 mm
Схема
конструкции
≤ 2
Высота покрытия c = 45 мм c = 45 мм
с = 45 мм
c
h
a
a = 3 мм
Высота конструкции h = 62 мм h = 64 мм
h = 65 мм
≤ 3
Высота покрытия c = 65 мм c = 65 мм
с = 65 мм
Высота конструкции h = 82 мм h = 84 мм
h = 85 мм
≤ 4
Высота покрытия c = 70 мм c = 70 мм
с = 70 мм
Высота конструкции h = 87 мм h = 89 мм
h = 90 мм
≤ 5
Высота покрытия c = 75 мм c = 75 мм
с = 75 мм
Высота конструкции h = 92 мм h = 94 мм
h = 95 мм
Табл. 4-12 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
