4.4.1 Гарпун-скобы RAUTAC и гарпун-скобы
- Скобы термически скреплены в магазины по 30 штук;
- тем самым исключена возможность ущерба в процессе установки
гарпун-скоб за счет приклеивания остатков фиксирующей ленты.

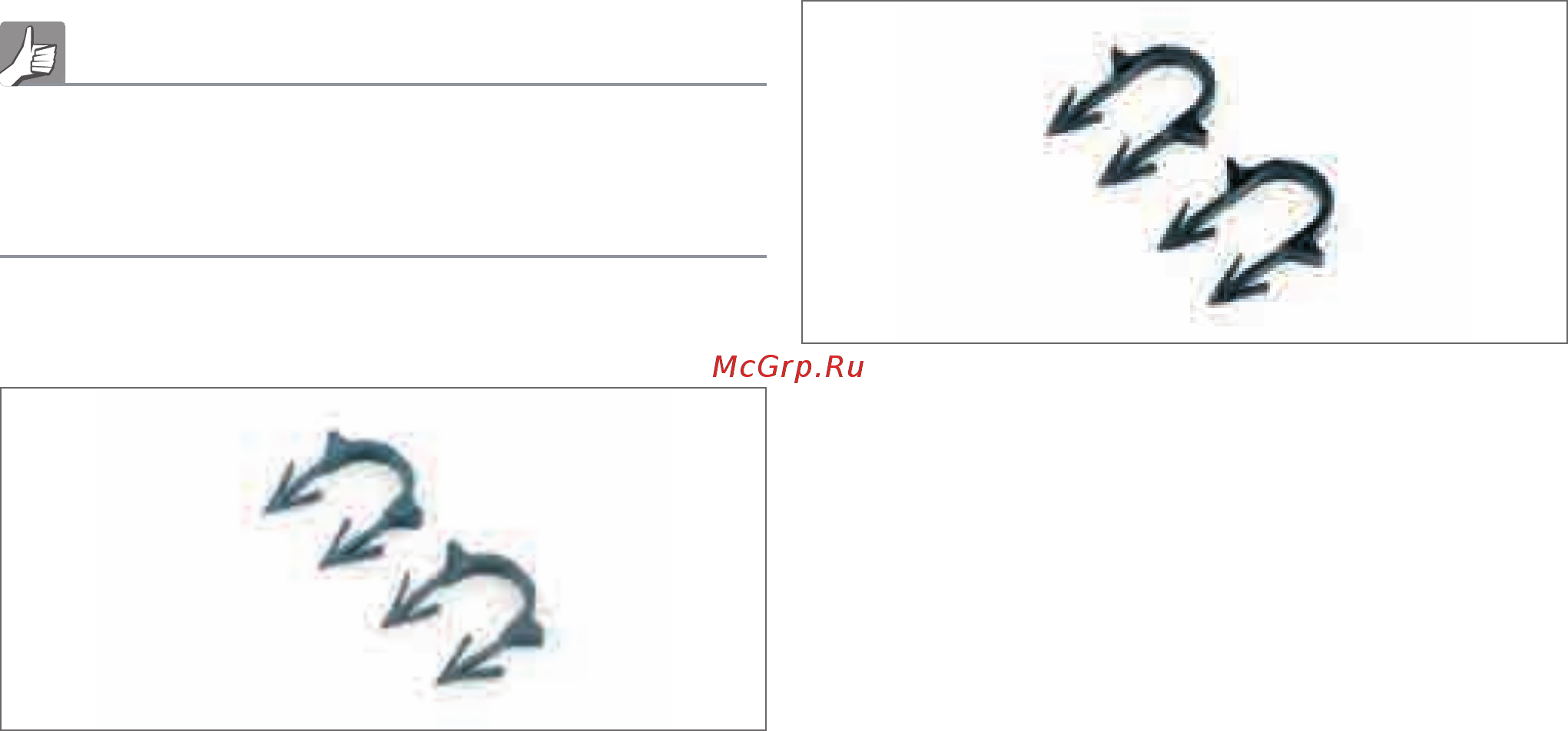

Гарпун-скобы RAUTAC
Рис. 4-24 Гарпун-скобы RAUTAC
Используемые трубы:
- RAUTHERM S 14 x 1,5 мм;
- RAUTHERM S 17 x 2,0 мм;
- RAUTITAN flex 16 x 2,2 мм;
- RAUTITAN stabil 16,2 x 2,6 мм.
Описание
Гарпун-скобы RAUTAC за счет специально сконструированных кре-
пежных гарпунов гарантируют надежную фиксацию труб.
Гарпун-скобы
Рис. 4-25 Гарпун-скобы
Используемые трубы:
- RAUTHERM S 20 х 2,0 мм;
- RAUTITAN flex 20 х 2,8 мм;
- RAUTITAN stabil 20 х 2,9 мм.
Описание
Гарпун-скобы за счет специально сконструированных крепежных
гарпунов гарантируют надежную фиксацию труб.
