52
4.7 «Сухая» система укладки труб

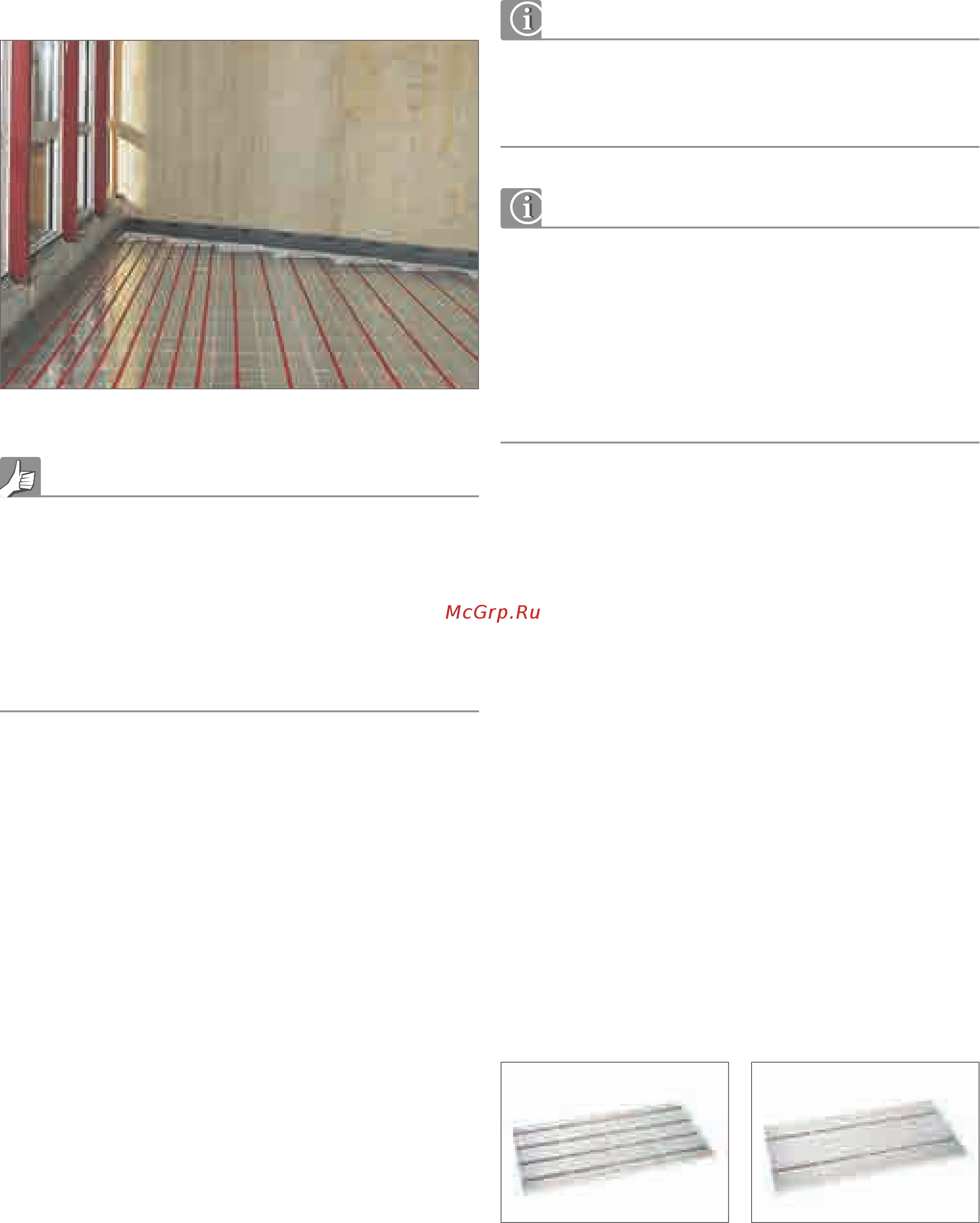

Рис. 4-53 «Сухая» система укладки труб
- Быстрая и травмобезопасная укладка труб за счет кашированных
алюминием теплоизоляционных матов;
- простая и быстрая резка за счет интегрированных надрезов;
- отсутствие поднятия теплопроводных пластин при укладке
отопительных труб;
- высокая прочность при шаговой нагрузке во время укладки;
- малая высота конструкции.
Компоненты системы:
- теплоизоляционные маты:
- шаг 12,5 см (для граничных зон);
- шаг 25 см (для зон постоянного пребывания);
- поворотные элементы:
- шаг 12,5 см (для граничных зон);
- шаг 25 см (для зон постоянного пребывания);
- переходные элементы;
- дополнительные элементы;
- прибор для вырезания канавок.
Используемые трубы:
- RAUTHERM S 16 x 2,0 мм;
- RAUTITAN flex 16 x 2,2 мм;
- RAUTITAN stabil 16,2 x 2,6 мм.
Комплектующие системы:
- отстенная теплоизоляция;
- защитная пленка;
- дополнительная изоляция.
«Сухая» система укладки труб предусмотрена для использования
с элементами сухих стяжек.
Допускаются комбинации с жидкими стяжками согласно DIN 18560.
Если «сухая» система используется в сочетании с сухими стяжками
для охлаждения, то на трубе, на внутренней или наружной поверхно-
сти гипсоволоконных плит, может выступить конденсат.
Чтобы предотвратить конденсацию, используют комплект регулиро-
вания обогрева/охлаждения в сочетании с контроллером точки росы
или другую специальную регулирующую и контролирующую технику.
Описание
«Сухой» способ укладки позволяет вести монтаж системы напольно-
го отопления класса B согласно DIN 18560 и DIN EN 13813 на мас-
сивных перекрытиях и лагах. Все плиты, входящие в состав «сухой»
системы, состоят из вспененного полистирола EPS и отвечают
требованиям DIN EN 13163.
Теплоизоляционные маты дополнительно кашированы с верхней
стороны алюминиевыми листами с желобами для фиксации и отво-
да от них тепла на поверхность. Интегрированные надрезы обе-
спечивают быструю и легкую резку плит на монтажной площадке.
Поворотные элементы используются для поворота труб в области
примыкания стен.
Для перехода шага укладки труб с 12,5 см на 25 см используют пере-
ходные элементы.
Для лучшего поперечного теплораспределения в поворотных,
переходных и дополнительных элементах они снабжены защитным
металлическим листом.
Рис. 4-54 Маты под шаг 12,5 см Рис. 4-55 Маты под шаг 25 см
