151
ОБОГРЕВ/ОХЛАЖДЕНИЕ ЯДРА
Материал ПЭ
Внутренний диаметр 19/23/29 мм
Внешний диаметр 24/29/34 мм
Цвет черный

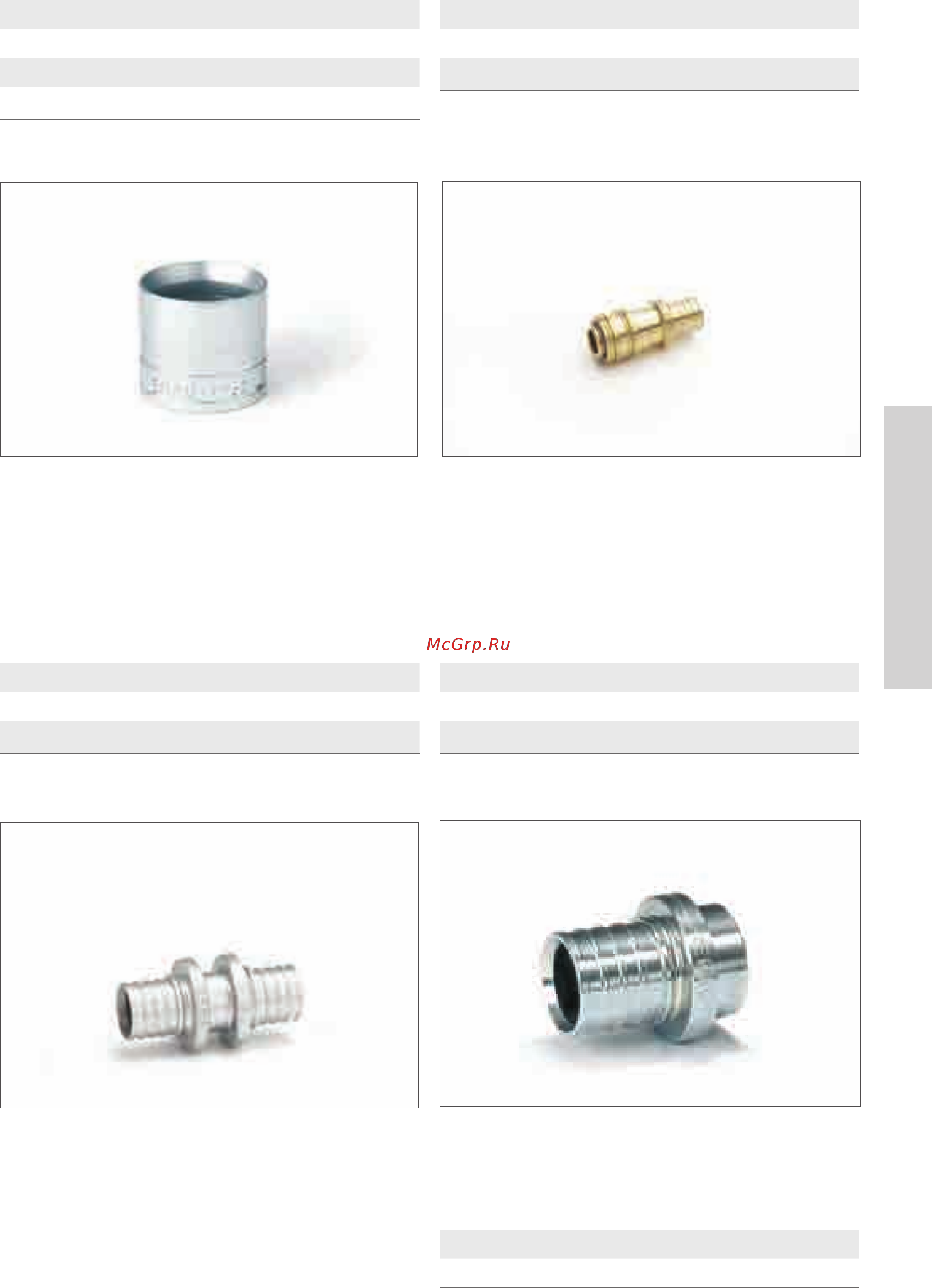

Надвижная гильза
Рис. 9-18 Надвижная гильза
Надвижная гильза из оцинкованной латуни используется при вы-
полнении соединения на надвижной гильзе совместно с трубой
RAUTHERM S. В результате образуется неразборное долговечное
соединение в соответствии с DIN 18380 (VOB).
Материал оцинкованная латунь
Диаметр трубы 14 x 1,5 / 17 x 2,0 / 20 x 2,0
Длина 20 мм
Соединительная равнопроходная муфта
Рис. 9-20 Соединительная равнопроходная муфта
Соединительная равнопроходная муфта служит для соединения кон-
цов труб при монтаже системы теплоемких перекрытий на монтажной
площадке. В сочетании с надвижной гильзой обеспечивается нераз-
борное долговечное соединение в соответствии с DIN 18380 (VOB).
Материал оцинкованная латунь
Диаметр трубы 14 x 1,5 / 17 x 2,0 / 20 x 2,0
Длина 53 мм
Ниппель с обратным клапаном для заполнения сжатым воздухом
Рис. 9-19 Ниппель с обратным клапаном для заполнения сжатым воздухом
Клапан для сжатого воздуха служит для проведения гидравлических
испытаний при строительстве, монтируется на трубы RAUTHERM S в
соединении с надвижной гильзой в заводских условиях.
При укладке системы теплоемких перекрытий на месте монтируется
на объекте.
Материал латунь
Диаметр трубы 14 x 1,5 / 17 x 2,0 / 20 x 2,0
Длина 59/58 мм
Заглушка
Рис. 9-21 Заглушка
Заглушка служит для уплотнения концов трубы RAUTHERM S и мон-
тируется на трубы при помощи надвижной гильзы.
Материал латунь
Диаметр трубы 14 x 1,5 / 17 x 2,0 / 20 x 2,0
