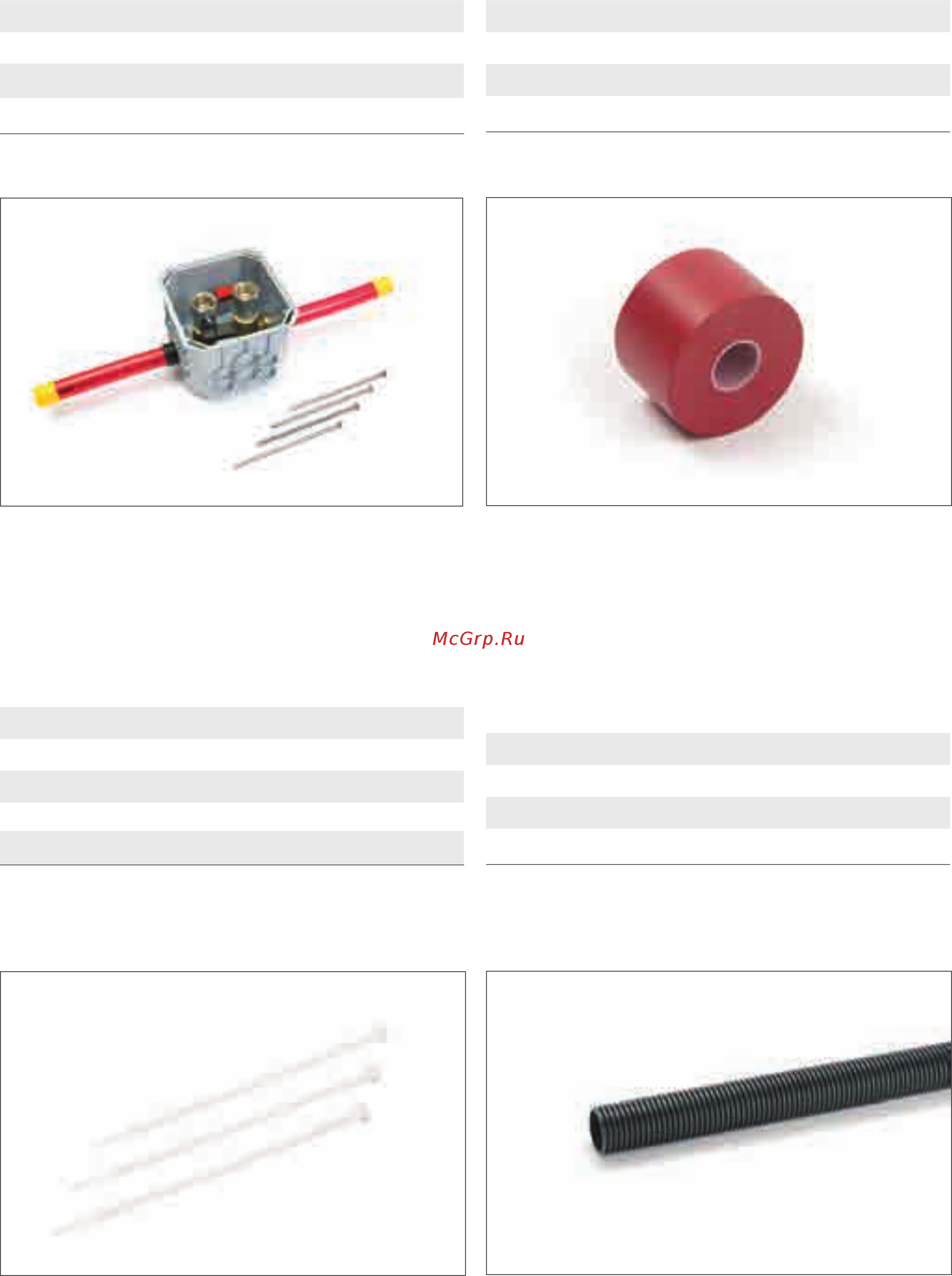

150
Материал проволока в синтетической оболочке
Диаметр проволоки 1,4 мм
Длина 140 мм
Цвет черный
Распределительная коробка ВКТ
Рис. 9-14 Распределительная коробка ВКТ
Распределительная коробка ВКТ в комплекте с заглушкой и крышкой
с разъемами предназначена для последующего подключения к сети
внешних свободно расположенных на потолочной панели элементов
обогрева и охлаждения или вентиляционного оборудования.
Материал не содержащий галогенов
Длина 115 мм
Ширина 115 мм
Высота 90 мм
Диаметр трубки 17 x 2,0 / 20 x 2,0
Монтажный ремешок
Рис. 9-16 Монтажный ремешок
Ремешок для обвязки из полиамида предназначен для крепления
модулей ВКТ REHAU к арматуре и фиксации к вкладышам для
укладки ВКТ. Также может применяться для системы теплоемких
перекрытий на монтажной площадке.
Материал ПЭ
Длина 178 мм
Ширина 4,8 мм
Цвет корпуса натуральный
Защитная лента ВКТ
Рис. 9-15 Защитная лента ВКТ
Защитная лента ВКТ из мягкого поливинилхлорида служит для
защиты соединения на надвижной гильзе от прямого контакта с
бетоном согласно DIN 18560 .
Все соединения на надвижных гильзах в бетоне должны быть укры-
ты защитной лентой REHAU согласно DIN 18560.
Материал мягкий ПВХ
Длина 50 мм
Ширина 33 м
Цвет корпуса красный
Защитная гофротруба
Рис. 9-17 Защитная гофротруба
Защитная гофротруба из полиэтилена используется в местах уста-
новки деформационных швов. Она может также использоваться на
выходе трубопроводов из бетона наружу.
