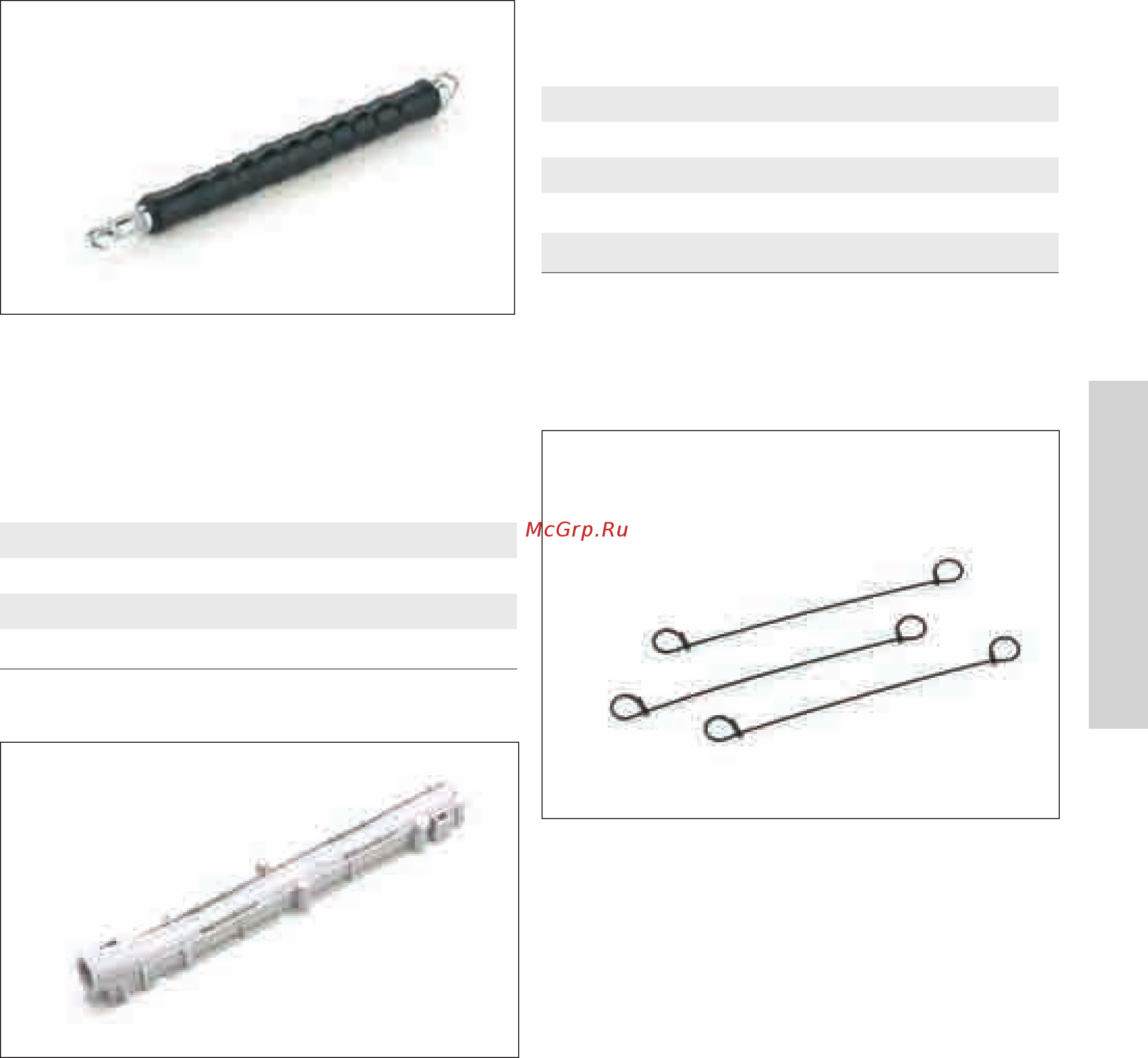

149
ОБОГРЕВ/ОХЛАЖДЕНИЕ ЯДРА
9.3.4 Компоненты системы
Приспособление для закручивания проволочной обвязки
Рис. 9-11 Приспособление для закручивания проволочной обвязки
Приспособление для закручивания проволочной обвязки в синтети-
ческой изоляции служит для качественного и быстрого закручивания
обвязки BKT. Оно используется в процессе работ по обвязке для
модулей BKT и при монтаже на монтажной площадке.
Материал сталь
Длина 310 мм
Диаметр 30 мм
Цвет черный
Опалубочный футляр ВКТ
Рис. 9-12 Опалубочный футляр BKT
Опалубочный футляр из ударопрочного пластика используется для
вывода подводок модуля BKT REHAU из бетонной плиты наружу.
Опалубочный футляр может устанавливаться как отдельно, так и
соединяться с другим футляром.
Материал ПЭ
Длина 400 мм
Ширина 50 мм
Высота 60 мм
Диаметр трубки 17 x 2,0 / 20 x 2,0
По запросу поставляется опалубочный футляр ВКТ, открытый с двух
сторон.
Проволочная обвязка BKT
Рис. 9-13 Проволочная обвязка BKT
Проволочная обвязка BKT состоит из проволоки в синтетической
оболочке. Предназначена для закрепления модулей BKT REHAU к
арматуре.
Обвязка также может быть применена для системы теплоемких пере-
крытий на монтажной площадке.
