106

7.3 Распределительные шкафы REHAU

Распределительный шкаф UP 110

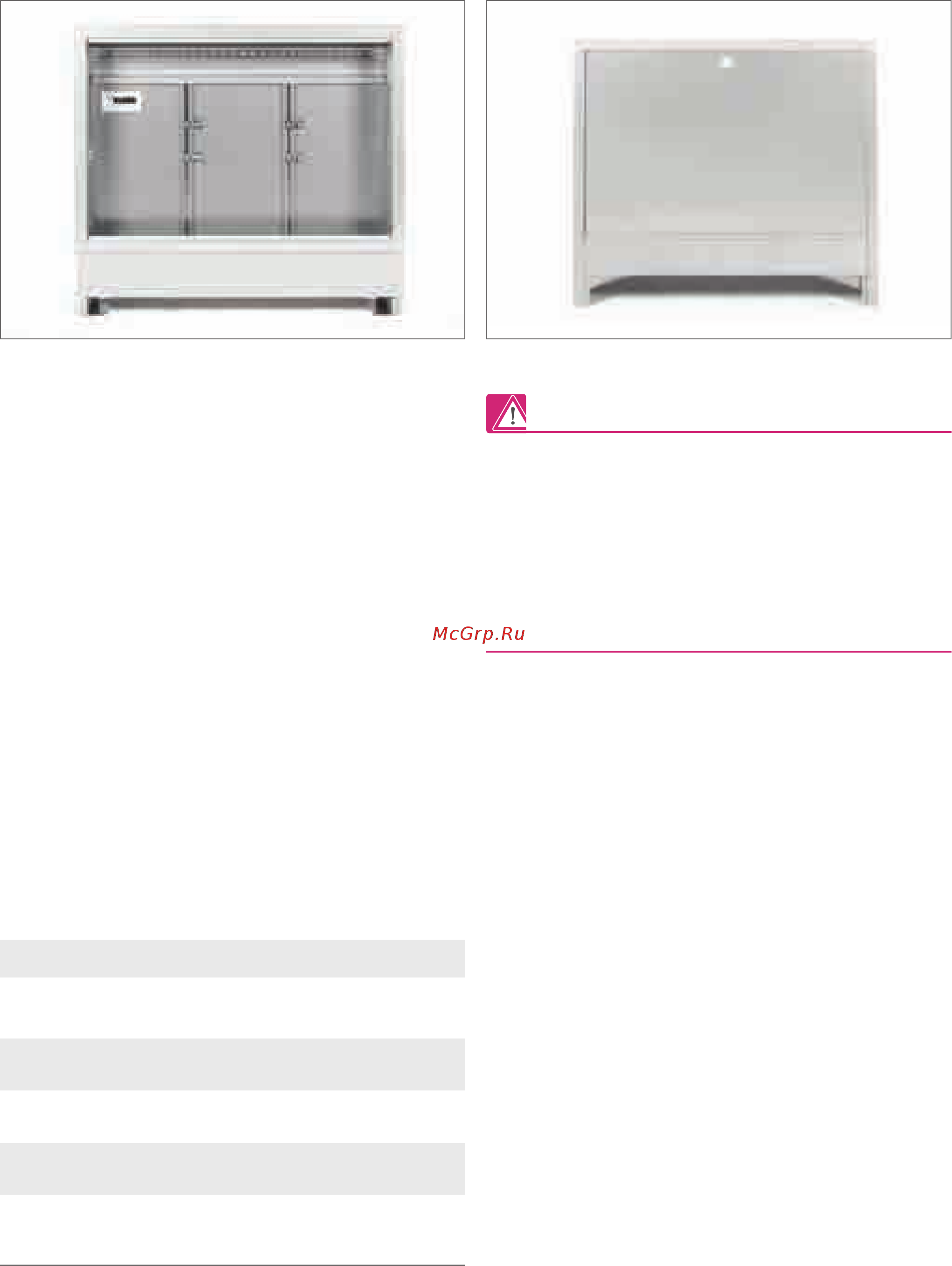

Рис. 7-3 Распределительный шкаф UP 110 (без двери)

Распределительный шкаф UP монтируется в стену под штукатурку.

Он регулируется по высоте и глубине монтажа. Боковые стенки име-

ют отверстия для подающих и обратных трубопроводов, на выбор:

справа или слева. Отклоняющая планка, которая служит для более

равномерного расположения труб в области подключения, может

выниматься и переставляться. Кроме того, регулируемые ножки и

защитный экран обеспечивают оптимальную подгонку к поверхности

стены.

Эмалированная дверца и наружный каркас упакованы отдельно в

пузырчатую пленку. Для защиты корпуса шкафа от загрязнений в

комплекте поставки в качестве щитка используется картон.

В соответствии с нижеприведенной таблицей, шкаф может иметь до

5 моделей по типоразмерам распределительных коллекторов.

Материал – оцинкованная листовая сталь, наружные поверхности –

белые эмалированные (аналогично RAL 9016).

Технические данные

Материал латунь никелированная

Присоединительные

размеры

M30x1,5

Номинальный диаметр DN 25

Пределы по расходу от 4 до 36 л/мин

Допустимая температу-

ра эксплуатации

80 °C

Допустимое эксплуата-

ционное давление

6 бар

Рис. 7-4 Распределительный шкаф UP

Подключение электропитания к циркуляционному насосу системы

отопления Класса 1 по безопасности должно проводиться квали-

фицированным электриком при соблюдении указаний по технике

безопасности. К ним относятся региональные положения по технике

безопасности по подключению распределительных шкафов, а также

трубчатых металлических деталей.

Все подключаемые нагрузки не должны превышать нормативов.
