105
РАСПРЕДЕЛИТЕЛЬНЫЕ
КОЛЛЕКТОРЫ

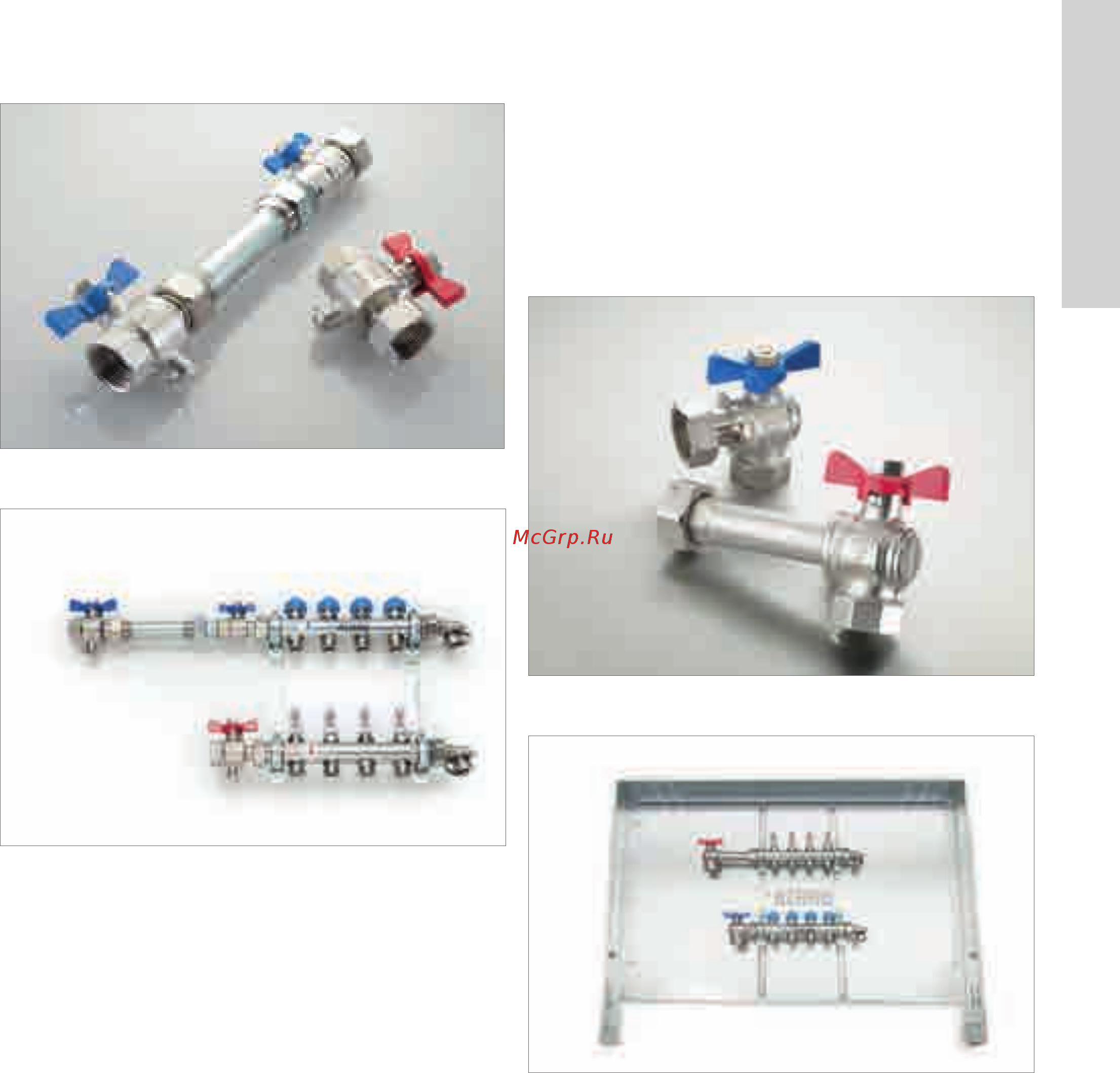

Комплект для присоединения теплосчетчика горизонтальный. 7.2.4 Угловые шаровые краны.
Часто подводки к распределительным коллекторам подходят снизу.
Поскольку выполняются они трубами большого диаметра, то выпол-
нить поворот для подключения коллектора бывает затруднительно и
занимает большое пространство. Новые угловые шаровые краны для
подключения к коллекторам позволяют удобно выполнить подводку
с разнесением труб в пространстве без их пересечения.
