131
ТЕХНИКА РЕГУЛИРОВАНИЯ
8.7.4 Указания по проектированию
8.7.4.1 Nea Smart R (Система беспроводного управления,
радиосистема)
Соединение в сеть клеммных колодок Nea Smart R может быть
осуществлено при помощи беспроводного подключения или через
шину связи. Указанная дальность действия радиосистем в 25 м в
помещениях может быть сокращена в том случае, если монтаж
осуществляется в неблагоприятных условиях.
Рекомендуемые провода:
Соединение клеммных колодок Nea Smart между собой:
Необходимый провод: I (Y) St Y 2 x 2 x 0,8 мм
Экран следует подключать с двух сторон
к массе (земле)!
Подключение клеммной колодки Nea Smart к роутеру:
Необходимый провод: Сетевой кабель
8.7.4.2 Обмен данными в системе с несколькими клеммными
колодками)

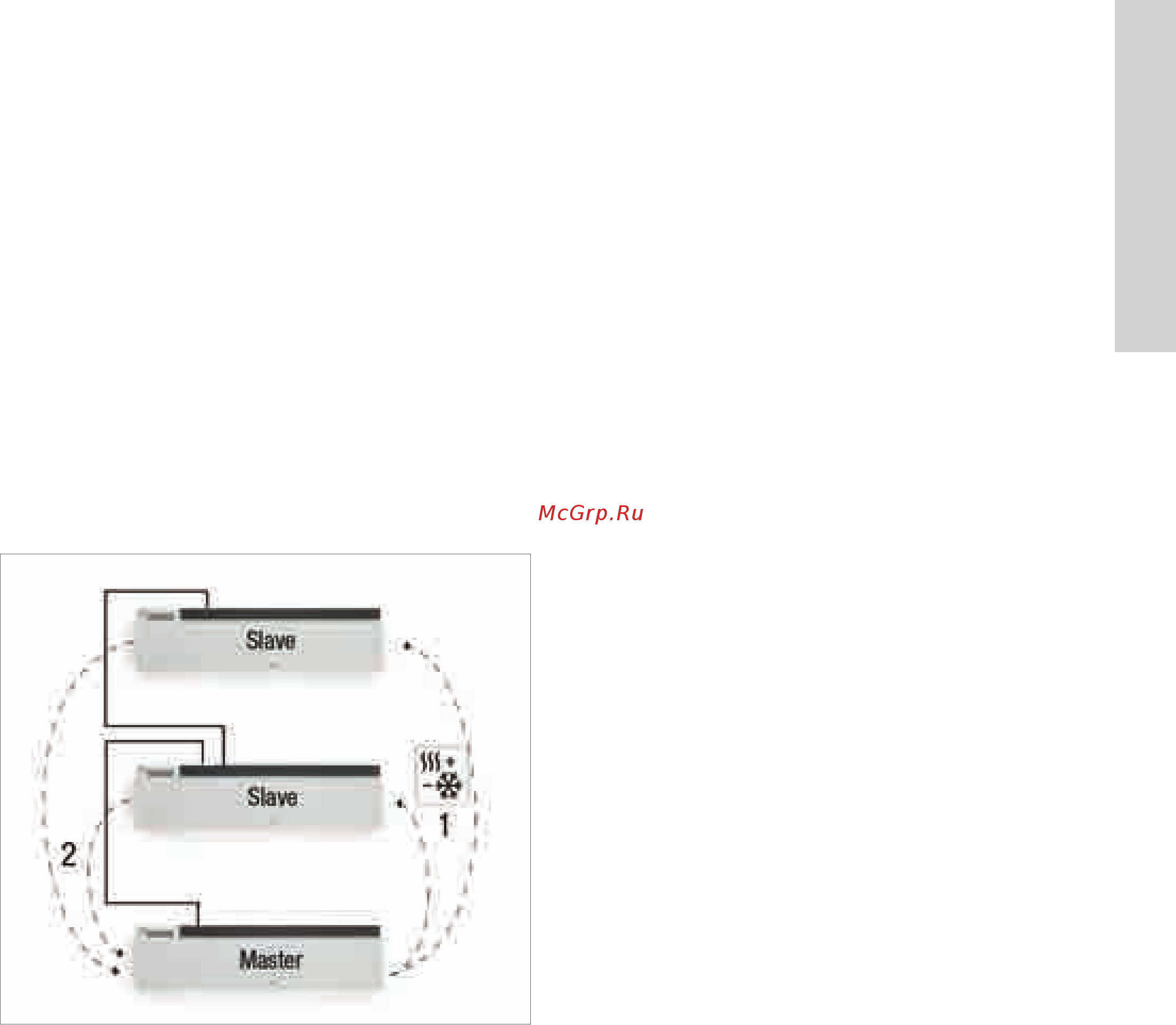

Рис. 8-27 Обмен данными между главной и подчинёнными базами
Определение главной базы осуществляется во время конфигура-
ции. Она передает действующий режим «Отопление/Охлаждение»
(1) всем подключенным подчиненным базам. Также она принимает
и обрабатывает сигналы от подчиненных баз насосу и источникам
тепла/холода (2)
8.7.4.2 Варианты подключения к клеммным колодкам
Выходы:
- Насос нагревательного контура
Насос нагревательного контура может быть подключен к беспотенци-
альному контакту. При настройке параметров могут быть выбраны:
- энергоэффективный или стандартный насос;
- насос нагревательного контура на всю систему
- (глобальный) или локальный (на один из коллекторов);
- время работы;
- функция защиты насоса;
- Источник тепла/ холода/ функция CO
Беспотенциальный контакт. Время задержки и останова
источника тепла/холода может быть установлено. Источник
тепла/холода, подключенный к главной базе, активируется при
каждой команде нагрева или охлаждения в системе. Источники
тепла/холода, подключенные к подчиненным базам активиру-
ются только при наличии команды данной части системы
(локальный, децентрализованный охладитель/нагреватель).
Выход может также служить сигналом переключения режимов
отопление/охлаждение для других приборов (функция CO).
Входы:
- Предохранительный термостат
При срабатывании ограничительного термостата перекрыва-
ются все вентили коллектора, подключенные к соответству-
ющей базе.
- Внешнее реле (ECO)
Беспотенциальный вход. При замыкании беспотенциального
контакта все помещения, подключенные к соответствующей
базе, переходят в пониженный режим, который не управля-
ется встроенной таймер-программой.
- Датчик точки росы
Беспотенциальный вход. При замыкании контакта вырабатыва-
ется аварийный сигнал точки росы, а все вентили коллектора,
подключенные к соответствующей базе, перекрываются.
- Переключающий сигнал отопление/охлаждение (CO)
Беспотенциальный вход главной базы. Сигнал переключает
систему в рабочее состояние «охлаждение»:
все подключенные базы
