130
Расширение системы при помощи присоединяемых модулей
До 7 клеммных колодок могут быть объединены через шину связи
или посредством радиосигнала.
Внутри системы происходит обмен глобальной информацией:
- вид работы – отопление или охлаждение;
- сигнал насоса нагревательного контура;
- сигнал источника тепла.
У каждой базы имеется собственный веб-сервер. Выбор базы
при доступе через Интернет (удаленный доступ) осущест-
вляется защищенным образом через портал REHAU.
2
1

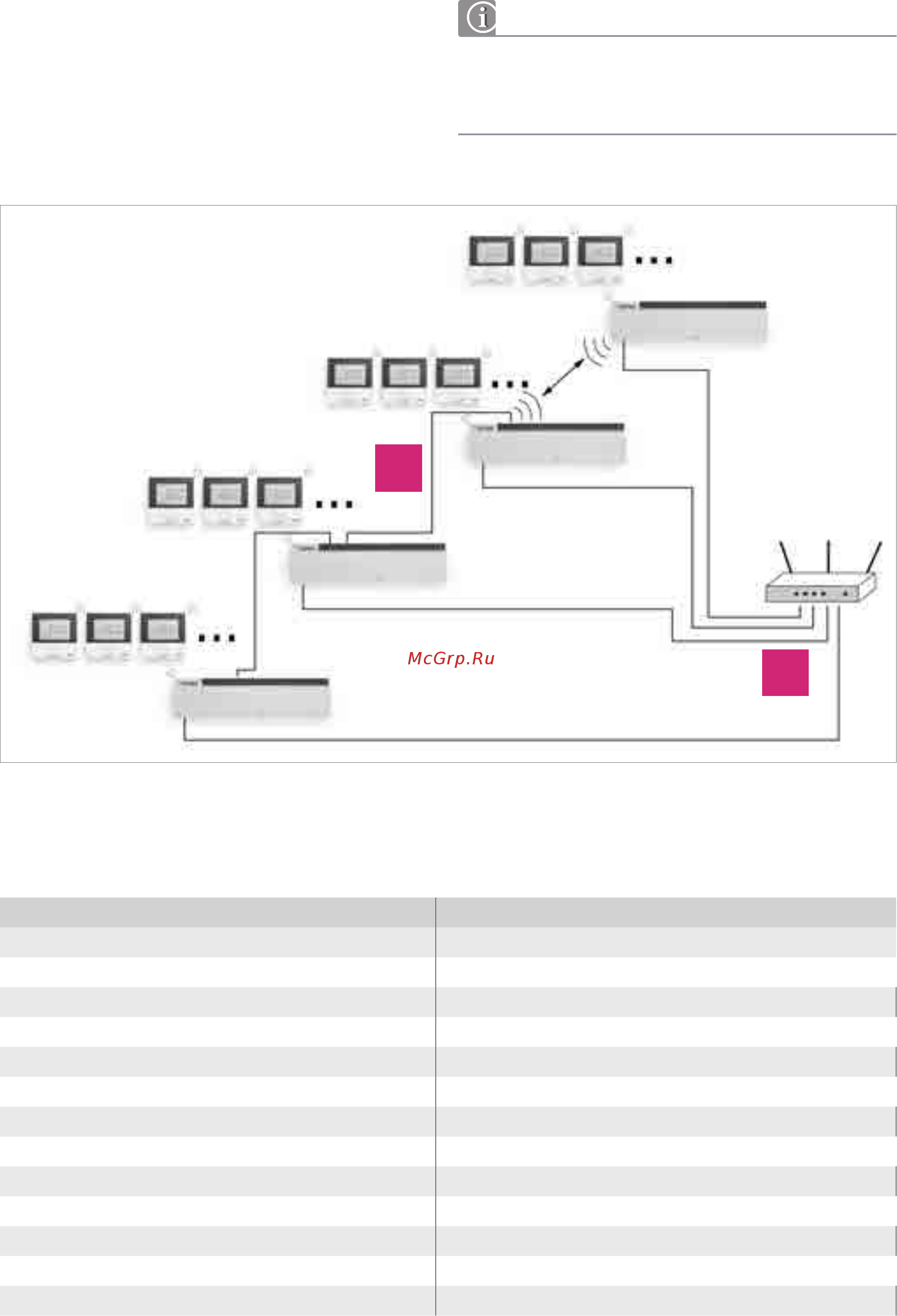

Рис. 8-26 Система с 4-мя клеммными колодками, объединение в сеть при помощи шин
связи (1), присоединение клеммных колодок к роутеру сетевым кабелем (2)
Обзор технических данных клеммной колодки Nea Smart R 230 В
Клеммная колодка Nea Smart R 230 В
Обмен данными с терморегуляторами Nea Smart R Радиосвязь, 868 МГц, диапазон SRD
Количество терморегуляторов на одну клеммную колодку 8
Возможности подключения сервоприводов 4x2 привода/канал, 4x1 привода/канал
Макс. номинальная нагрузка на все приводы 24 Вт
Потребление мощности в ненагруженном состоянии 2,4 Вт
Предохранитель T4AH, 5 x20 мм
Уровень защиты II
Степень защиты IP20
Допустимая температура окружающей среды 0...60°C
Допустимая температура хранения -25...70°C
Влажность 5...80%, без конденсации
Ширина x Высота x Глубина 290x52x75 мм
Область применения Внутри зданий
Табл. 8-5 Технические данные клеммной колодки Nea Smart R 230 В
