164
Гарпун-скобы

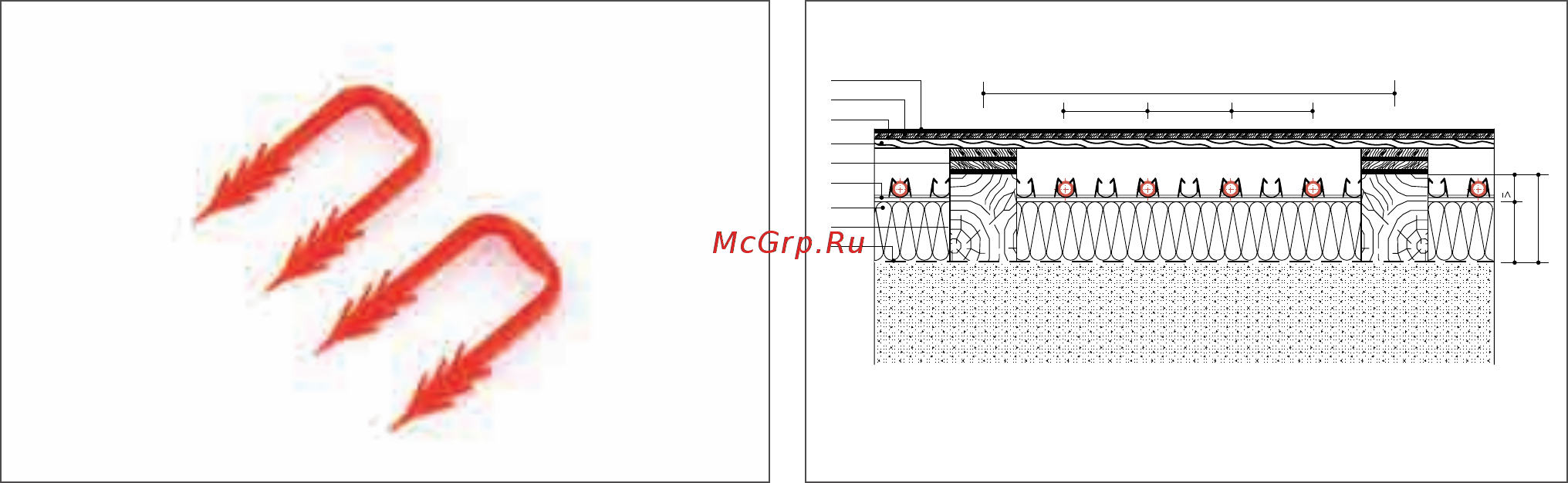

Рис. 11-16 Гарпун-скобы
Специально разработанное острие гарпун-скоб обеспечивает прочное
крепление шин RAUFIX на теплоизоляционной плите. Напольная
плита с отверстиями шины RAUFIX используется для закрепления
гарпун-скобами.
11.2.1 Монтаж
1. Установить распределительный шкаф REHAU и распределитель
REHAU.
2. Уложить теплоизоляционные плиты REHAU с предварительно
выштампованными отверстиями.
3. Уложить фиксирующие шины RAUFIX с шагом укладки 40 см и
зафиксировать их с помощью гарпун-скоб.
4. Подсоединить трубы RAUTHERM S к распределительному
коллектору REHAU.
5. Уложить трубы RAUTHERM S согласно плану укладки.
6. Промыть отопительные контуры, заполнить их водой, удалить
воздух.
7. Провести гидравлические испытания.
После укладки заказчиком влагоизоляции осуществляется укладка
теплоизоляционных плит с предварительно выштампованными от-
верстиями. Укладка теплоизоляционных плит начинается из одного
угла, который определяет организация, монтирующая амортизиру-
ющий пол. При стыковке теплоизоляционных плит REHAU следует
обращать внимание на габаритные размеры амортизирующих стоек.
Затем фиксирующие шины RAUFIX укладываются с шагом 1 метр
и фиксируются с помощью гарпун-скоб. В области поворота труб
фиксирующие шины должны крепиться по типу звездочки для более
надежной фиксации труб.
Рекомендуется начинать укладку отопительных труб во внешнем ка-
нале контура укладки. Отопительные трубы сматываются с катушки и
закрепляются с помощью шин в направляющие. При прокладке труб
следует обратить внимание на крепежные элементы и устройства
для спортивных снарядов. В этих зонах происходит укладка труб по
согласованию с фирмой, монтирующей амортизирующие полы.
64
Rohrführung der Schiene gedrückt. Bei der Verlegung der Rohre sind die
Verankerungen und die Bodenauslässe für Sportgeräte zu beachten. In diesen
Bereichen erfolgt die Verlegung der Rohre in Abstimmung mit dem Schwing-
bodenbauer.
Abb. 8-17 Aufbau der Schwingbodenheizung
1 Oberbelag
2 Lastverteilplatte (Span-, Sperrholz- oder Bioplatte)
3 PE-Folie
4 Blindboden
5 Doppelschwingträger-Federelemente
6 RAUFIX-Schiene
7 REHAU Dämmplatte vorgestanzt
8 Auütterungsklotz (z. B. bei 70 mm Däm.: H. min. 105 mm)
9 Feuchtigkeitssperre
Legende
1 Oberbelag 6 REHAU - RAUFIX - Schiene
2 Lastverteilplatte 7 REHAU - Dämmplatte vorgestanzt
(Span-, Sperrholz oder Bioplatte) 8 Auffütterungsklotz
3 PE-Folie (z.B. bei 70 mm Däm.: H.min. 105 mm)
4 Blindboden 9 Feuchtigkeitssperre
5 Doppelschwingträger - Federelemente
1
2
3
4
5
6
7
8
9
100
100
100
70
35
min. 105
H. min.
Рис. 11-17 Монтаж отопления амортизационного пола
1 покрытие пола
2 плита, распределяющая нагрузку (ДСП, лист фанеры
или биоплита)
3 ПЭ пленка
4 Дощатый настил
5 Спаренная амортизационная балка – пружинные
элементы
6 Фиксирующая шина RAUFIX
7 теплоизоляционная плита REHAU с предварительно
выштам пованными отверстиями
8 стойки под амортизаторы (например, при высоте
теплоизоля ции 70 мм минимальная высота 105 мм)
9 гидроизоляционный слой
