161
ОБОГРЕВ ПОЛА
Монтаж
Осторожно!
Риск получения травм и возникновения пожара!
- Нельзя хвататься за горячие поверхности прибора для вырезания
канавок.
- Нельзя оставлять включенным прибор для вырезания канавок без
внимания.
- Нельзя оставлять прибор для вырезания канавок на воспламеняю-
щихся поверхностях.
При использовании теплоизоляционных слоев необходимо соблю-
дать следующие требования:
- требования стандарта DIN V 18032-2;
- данные производителя спортивных полов.
Все внешние комплектующие, включая сухую засыпку, должны про-
веряться производителем спортивных полов на предмет возможно-
сти использования вместе с системой «сухой» укладки с эластичной
поверхностью в спортивных сооружениях.
1. Установить монтажный шкаф и распределительный коллектор
REHAU.
2. Уложить теплоизоляционные плиты.
3. Присоединить трубы RAUTHERM S к распределительному
коллектору.
4. Уложить трубы в контуры согласно плану укладки.
5. Промыть отопительные контуры, заполнить их водой, удалить
воздух.
6. Провести гидравлические испытания.
На перекрытии с деревянными балками необходимо укладывать
только «дышащую» защиту, чтобы предотвратить риск образования
плесени (например, двууглекислый натрий или пергамин).
Sportbodenheizung

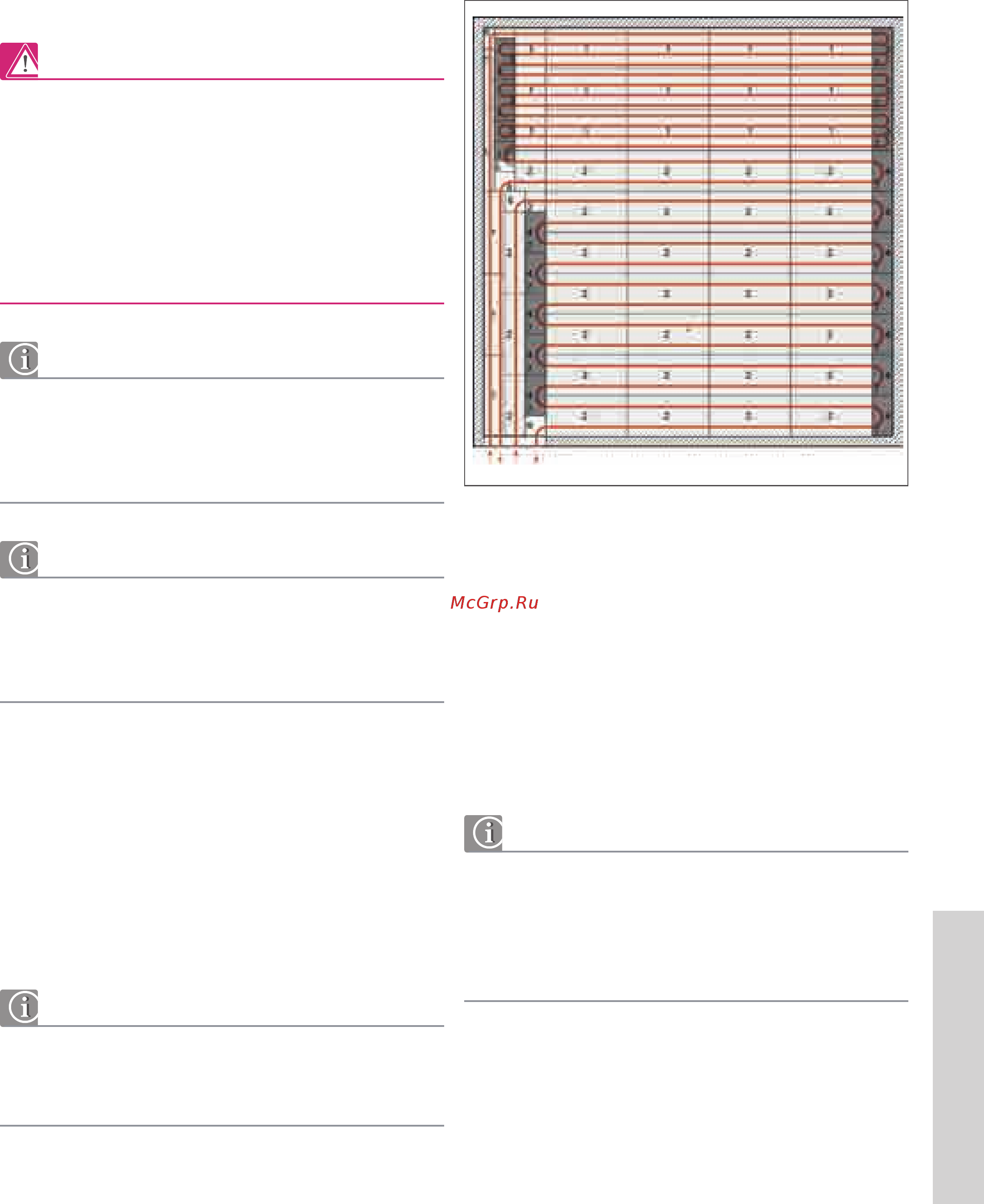

Рис. 11-10 Пример плана укладки для системы «сухой» укладки с виброполами в
спортивных сооружениях
1 мат для укладки с шагом 12,5 см
2 мат для укладки с шагом 25 см
3 элемент для поворота с шагом 12,5 см
4 элемент для поворота с шагом 25 см
5 переходная плита
6 холостой элемент
7 прибор для вырезания канавок
8 лист перекрытия
Минимальные требования по изоляции по DIN EN 1264-4
Данные минимальные требования к изоляции применяются незави-
симо от изоляции, требуемой в соответствии с положением EnEV для
обшивки здания (см. «Требования к теплоизоляции в соответствии
с EnEV и DIN EN 1264, часть 3 Технической инструкции «Обогрев/
охлаждение поверхностей в жилых помещениях»).
