72
Несущие профили конструкции должны быть строго параллельны
армирующим полосам на потолочных элементах. Крепление к не-
сущим профилям должно производиться только к наклеенным
с тыльной стороны панелей армирующим полосам из гипсо-
картона.

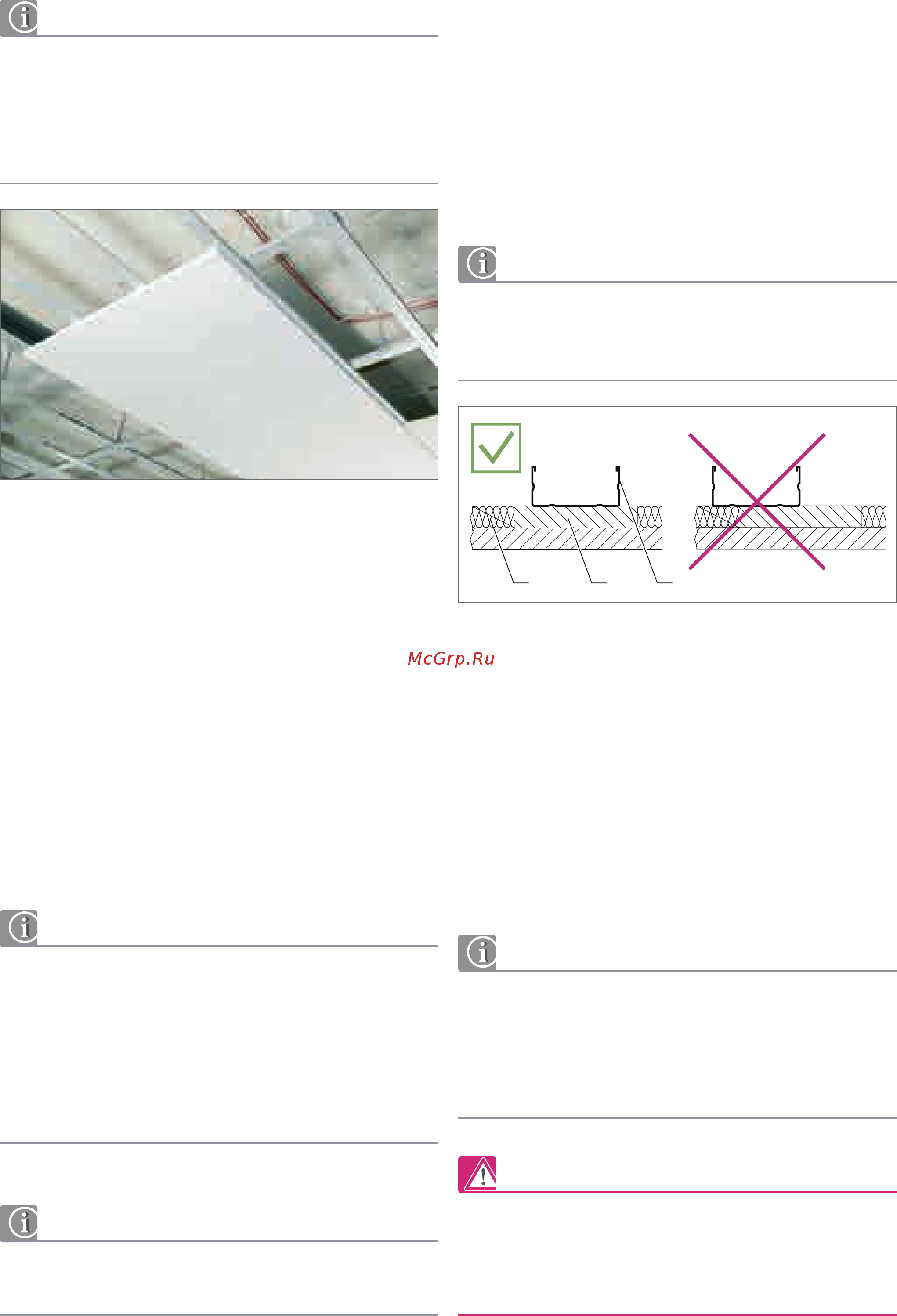

Рис. 5-5 Смонтированный потолочный элемент
Транспортировка
Потолочные элементы транспортируются на поддонах. На монтажной
площадке их переносят в вертикальном положении или перемещают
с помощью специальных транспортных средств.
Не допускается переносить потолочные панели, повернув их
теплоизоляцией из полистирола вниз.
Крепление потолочных панелей
Целесообразно для монтажа потолочных элементов применять меха-
нический подъемник панелей. Монтаж потолочных элементов с по-
мощью этого устройства может производиться одним монтажником.
Крепление потолочных панелей должно производиться только
стандартным саморезом, имеющим следующие характеристики,
через насверленные отверстия на плоскости панели:
- длина: 55 мм;
- диаметр: 3,9 мм;
- тип резьбы: с крупным шагом.
Требуется около 20 саморезов на 1 м².
Рекомендуется применение шуруповерта для облицовки поверхно-
стей «сухим» способом с заглублением головки.
Крепление в зонах за пределами насверленных отверстий может
привести к повреждению вставленных в панель труб RAUTHERM S
10,1 x 1,1 мм. Монтаж потолочных элементов производится через
чистовую поверхность, обращенную в сторону обслуживаемого по-
мещения. Крепление потолочных панелей должно производиться
стандартными саморезами только в зонах армирования гипсокар-
тонными полосами. Крепление панелей в зонах, кашированных с
тыльной стороны теплоизоляцией из полистирола, может привести к
поломке панели.
При монтаже потолочных панелей не должно образовываться сплош-
ных перекрещивающихся швов. Отступ по сторонам должен
составлять не менее 400 мм.
321
Рис. 5-6 Правильное крепление потолочных элементов
1 изоляция
2 гипсокартонные полосы
3 CD профиль
Неактивные площади потолка
Неактивные площади потолка можно облицовывать стандартными
гипсокартонными листами толщиной s = 15 мм в два слоя. Несущая
конструкция в этой области должна иметь соответствующую несущую
способность.
Встроенные элементы, такие как светильники, приточно-вытяжные
вентиляционные устройства или спринклеры, должны размещаться
только в неактивных зонах. Это обстоятельство следует своевремен-
но учитывать при проектировании.
При проектировании следует соблюдать минимально допустимые
расстояния от потолочных панелей до встроенных элементов. При
этом следует учитывать рекомендации производителей встроенных
элементов.
