71
ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
5.1.2.3 Последовательность монтажа
1. Крепление распределительной магистрали на перекрытии.
2. Сборка несущей конструкции.
3.
Крепление активных потолочных элементов на несущей конструкции.
4. Присоединение потолочных элементов к распределительным
магистралям.
5. Промывка и гидравлическое испытание системы.
6. При необходимости – полная изоляция магистралей и подводок.
7. Монтаж гипсокартона на холостых площадях.
8. Шпаклевка поверхности потолка.
9. Отделка поверхности потолка.
Несущая конструкция
Потолочные панели предназначены для монтажа на металлическом
каркасе согласно DIN 18181. Несущие конструкции на основе метал-
лических профилей могут быть выполнены в двух вариантах:
- непосредственное крепление металлической несущей конструкции
к перекрытию (см. рис. 5-3);
- подвесная металлическая конструкция (см. рис. 5-4).
Несущая конструкция на основе металлических элементов должна
быть способна выдерживать вес потолочных панелей около 17 кг/м².
1/3 a
a
a
max. 100
сс
с

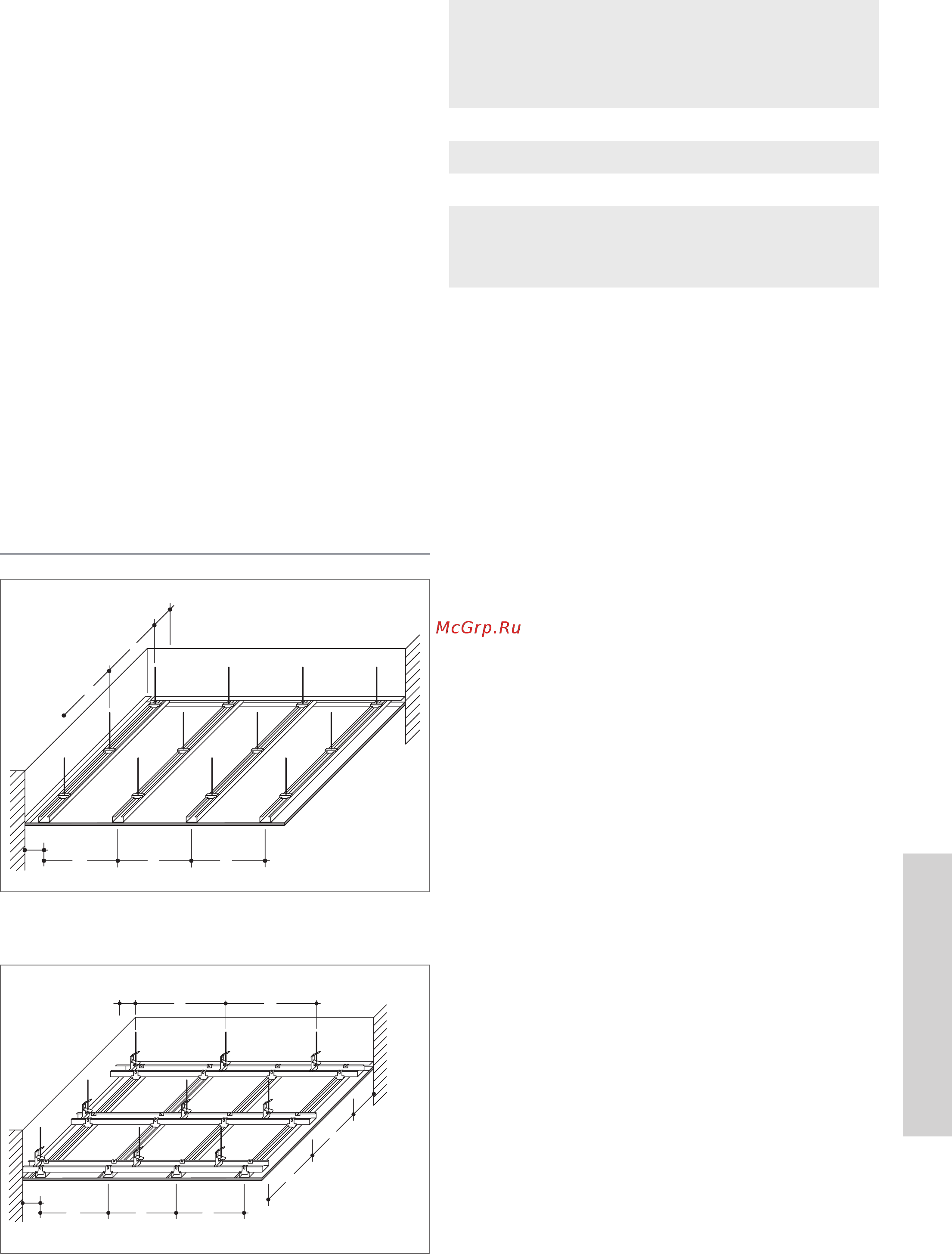

Рис. 5-3 Непосредственное крепление несущего каркаса
к перекрытию на шпильках DIN 18181. Примыкание стены см. на рис. 5-9.
c
b
макс. 100 мм
aa
1/3 a
100 мм
сс
с
Рис. 5-4 Крепление несущего каркаса к подвесным траверсам по DIN 18181.
Примыкание стены см. на рис. 5-9.
Металлическая конструкция
Вариант
несущей
конструкции
Непосредственное
крепление
к перекрытию
(см. рис. 5-3)
Подвесная
металлическая
конструкция
(см. рис. 5-4)
Крепеж a 1000 мм 750 мм
Профиль основания b не требуются 1000 мм
Несущий профиль c 417 мм 417 мм
параллельно длинному
канту панели
параллельно
длинному канту
панели
Табл. 5-1 Расстояния между профилями при применении металлических несущих
конструкций для горизонтальных поверхностей и наклона кровли 10–50°
Для монтажа металлических несущих конструкций рекомендуется
использовать CD профили 60 × 27 × 0,6 мм.
Для подвесных потолков может применяться стандартный крепеж
согласно DIN 18181: нониусные подвески, перфорированные или
шлицевые профили, проволочные подвески или непосредственный
крепеж профиля к перекрытию. Для крепления профилей к массив-
ному перекрытию следует применять соответствующие дюбели и
шурупы, рассчитанные на эту нагрузку.
Соединение металлических профилей основания и несущих про-
филей должно осуществляться комплектующими от производителя
CD профиля. Более подробно ознакомиться с технологией крепления
можно по материалам производителя крепежного профиля.
Требования по исполнению различных вариантов с точки зрения
размеров профилей, а также по допустимым расстояниям между
профилями можно взять из таблицы 5-1.
