70
5.1.2 Монтаж
5.1.2.1 Микроклиматические условия при монтаже
Многолетний опыт эксплуатации показал, что для отделки и монтажа
гипсовых панелей наиболее благоприятные параметры микроклимата
находятся в диапазоне относительной влажности от 40 до 70% при
температуре в помещении не ниже +10 °C.
Крепление изделий на основе гипсовых панелей не рекомендуется
выполнять при длительной относительной влажности в здании более
70%.
После монтажа потолочные панели следует защищать от длительного
воздействия влаги. Для этого необходимо по завершении монтаж-
ных работ обеспечить достаточную вентиляцию в здании. При этом
следует избегать прямой подачи горячего или теплого воздуха на
поверхность потолка. Если применяется горячая асфальтовая стяжка,
то проведение шпаклевочных работ следует проводить только после
полного остывания асфальтовой стяжки. Следует также избегать
слишком быстрого нагрева помещения в зимний период, т.к. в этом
случае вследствие температурного расширения могут возникнуть
трещины или разломы в поверхности потолка.
Штукатурные работы и заливка стяжки приводят к значительному
увеличению относительной влажности воздуха и должны быть
полностью завершены до начала монтажа «сухим» способом.
5.1.2.2 Хранение
Потолочные панели и комплектующие следует защищать от воз-
действия влаги. Изделия из гипса должны храниться обязательно
в «сухом» помещении. Во избежание деформаций и переломов
потолочные элементы следует хранить горизонтально, например, на
поддонах или деревянных прокладках с расстоянием около 35 см
между ними. Неправильное складирование потолочных элементов,
например, на острых кантах, может привести к повреждениям и
деформации, которые не позволят произвести надлежащий монтаж.
При складировании панелей в здании следует учитывать несущую
способность перекрытия. Двадцать потолочных элементов размером
2000 x 1250 мм будут весить около 850 кг.

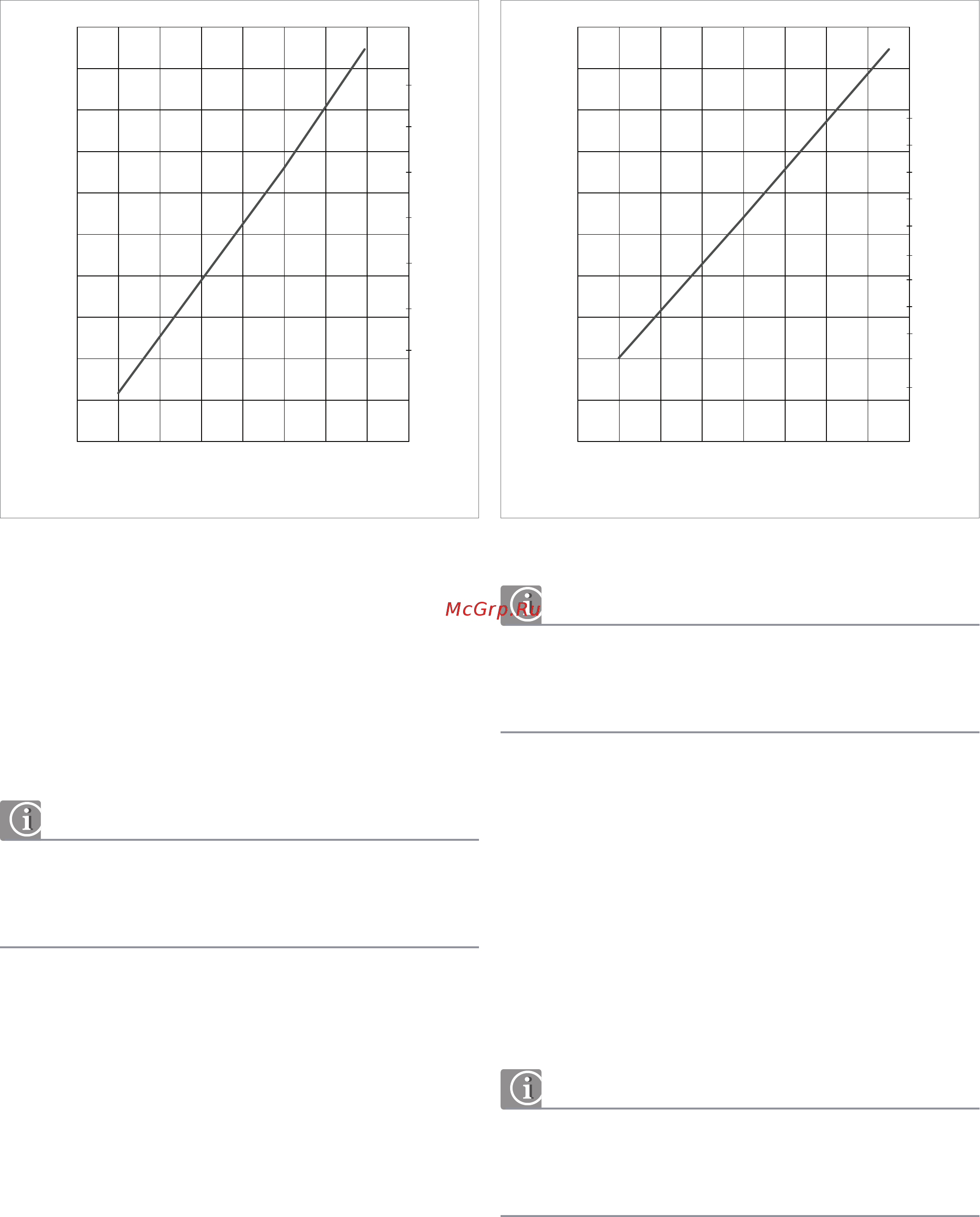

Холодильная мощность согласно DIN EN 14240
Холодильная мощность приведена из расчета на 1 м
²
активной по-
верхности
Тепловая мощность согласно DIN EN 14037
Тепловая мощность приведена из расчета на 1 м² активной поверх-
ности
2
4
6 8 10
12 14
10
20
30
40
50
60
70
80
90
2
3
4
5
6
7
8
Удельная холодильная мощность Вт/м
2
Удельная тепловая мощность Вт/м
2
Перепад температуры между поверхностью панели
и воздухом помещения
Перепад температур между воздухом помещения
и поверхностью панели (tп - tпов)
Расчетный перепад температур ∆ t k Расчетный перепад температур ∆ t k
4
6
8 10 12
14 16
10
20
30
40
50
60
70
80
90
2
3
4
5
6
7
9
10
11
12
8
