5.1.3.2 Грунтовка
Перед последующим покрытием красками или обоями потолочные
панели и другие зашпаклеванные поверхности следует обработать
грунтовкой. При этом за счет грунтовки будут снивелированы раз-
личные поглотительные свойства картона и зашпаклеванных швов.
Если гипсокартонные панели окрашивать дисперсионной краской
без грунтовки, то за счет разной поглотительной способности швов и
панелей может произойти изменение цвета. При нанесении последу-
ющих слоев краски может произойти отслоение.
5.1.3.3 Обои и штукатурки
Перед наклейкой обоев рекомендуется обработать поверхность
грунтовкой под обои. Это облегчит удаление старых обоев при после-
дующих ремонтах.
При наклейке обоев следует пользоваться исключительно обойным
клеем на основе метилцеллюлозы.
5.1.3.4 Краски и лаки
Потолочные панели можно покрывать структурными штукатурками с
полимерными добавками. При этом следует использовать грунтовку,
рекомендуемую производителем штукатурки.
При нанесении структурных штукатурок следует учитывать уменьше-
ние тепловой и холодильной мощности панелей.
Для окраски панелей подходят практически любые промышленные
дисперсионные краски. Их можно наносить кистью, валиком или
пульверизатором после основательной грунтовки поверхности.
Краски на минеральной основе, например на основе извести, жидко-
го стекла и силикатов, не годятся.
Картонные волокна, которые не зафиксировались грунтовкой,
следует удалить перед нанесением слоя краски. Если поверхность
лакируется, то рекомендуется это делать в 2 слоя. При этом при шпа-
клевке необходимо обязательно выполнять специальные требования
к качеству поверхностей Q4.
5.1.3.5 Поиск мест прокладки труб
Швы и примыкания следует предусматривать уже на стадии про-
ектирования. Указания по проектированию швов даны в Разделе
5.1.5.6, стр. 76. При этом следует соблюдать следующие принципы
проектирования и конструирования.

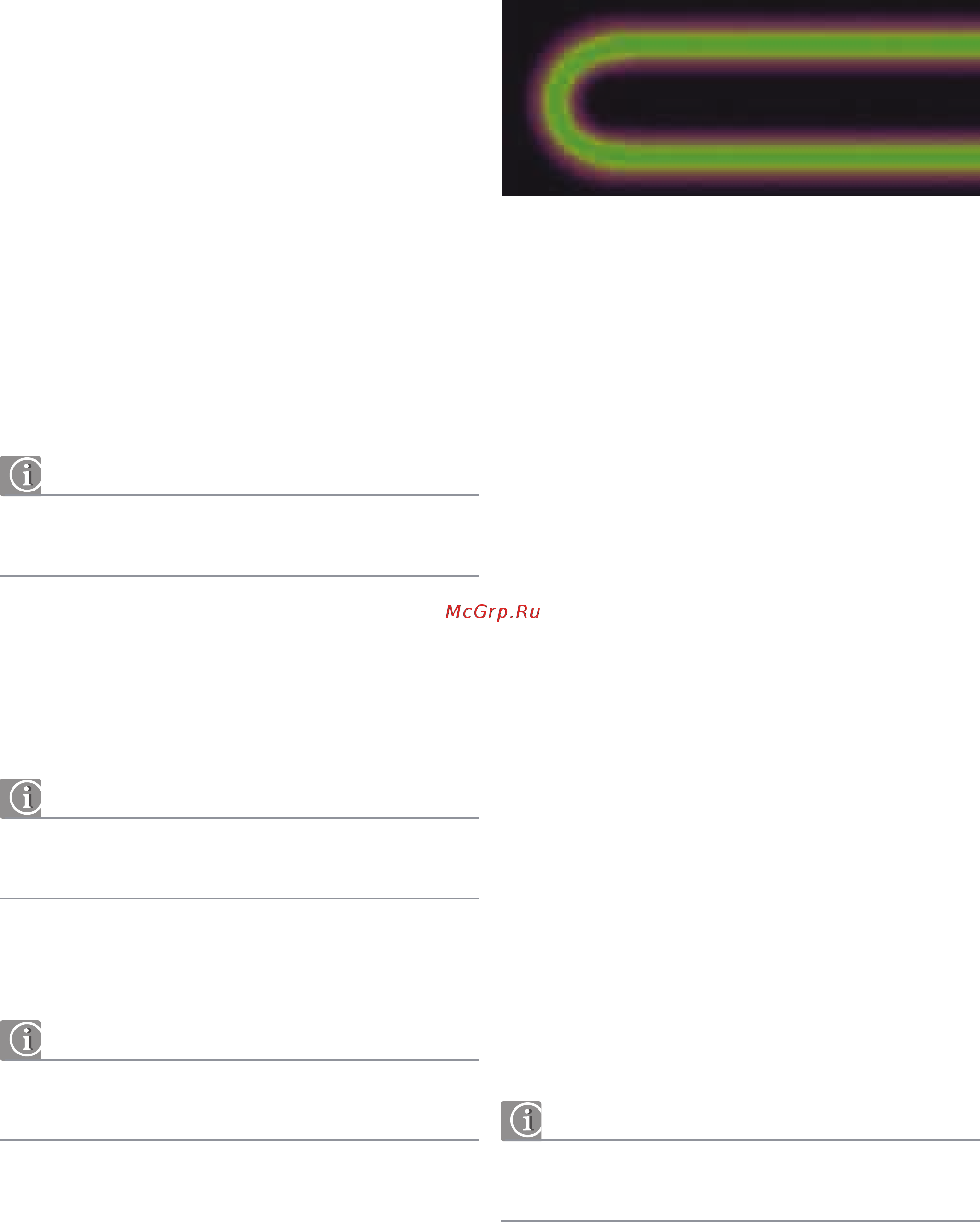

Рис. 5-8 Поиск мест прокладки труб, по которым движется теплоноситель
5.1.4 Швы и примыкания
Швы и примыкания следует предусматривать уже на стадии про-
ектирования. При этом следует соблюдать следующие принципы
проектирования и конструирования:
- деформационные швы потолочной конструкции должны совпадать
с температурными или деформационными швами основной
строительной конструкции и иметь такую же подвижность;
- площадь потолка следует через каждые 10 м согласно DIN 18181
разделять температурными или деформационными швами как в
поперечном, так и в продольном направлениях;
- элементы подвесной потолочной конструкции следует конструк-
тивно отделять от опор и встроенных элементов, например
светильников;
- деформационные швы следует предусматривать в местах
значительного изменения поперечного сечения помещения,
например уширений коридоров или выступающих ребер и стен.
При оформлении потолочных панелей могут применяться следующие
конструкции швов и примыканий.
5.1.4.1 Скользящее примыкание стены
Примыкание потолочных элементов к стенам и другим огражда-
ющим конструкциям помещения следует обязательно выполнять
скользящим. Температурное расширение потолочных элементов
должно компенсироваться в этих скользящих примыканиях. Про-
филь примыкания потолочных элементов в области скользящего шва
будет виден. Торец потолочной панели можно прикрыть уголковым
профилем.
Несущий профиль может отстоять от примыкающей к потолку стены
максимум на 10 см.
