75
ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
≤100 мм
Уплотнение
примыкания
профиль
REHAU потолочная
панель
Металлическая
конструкция
Профиль
примыкания
≥15 мм
Угловой

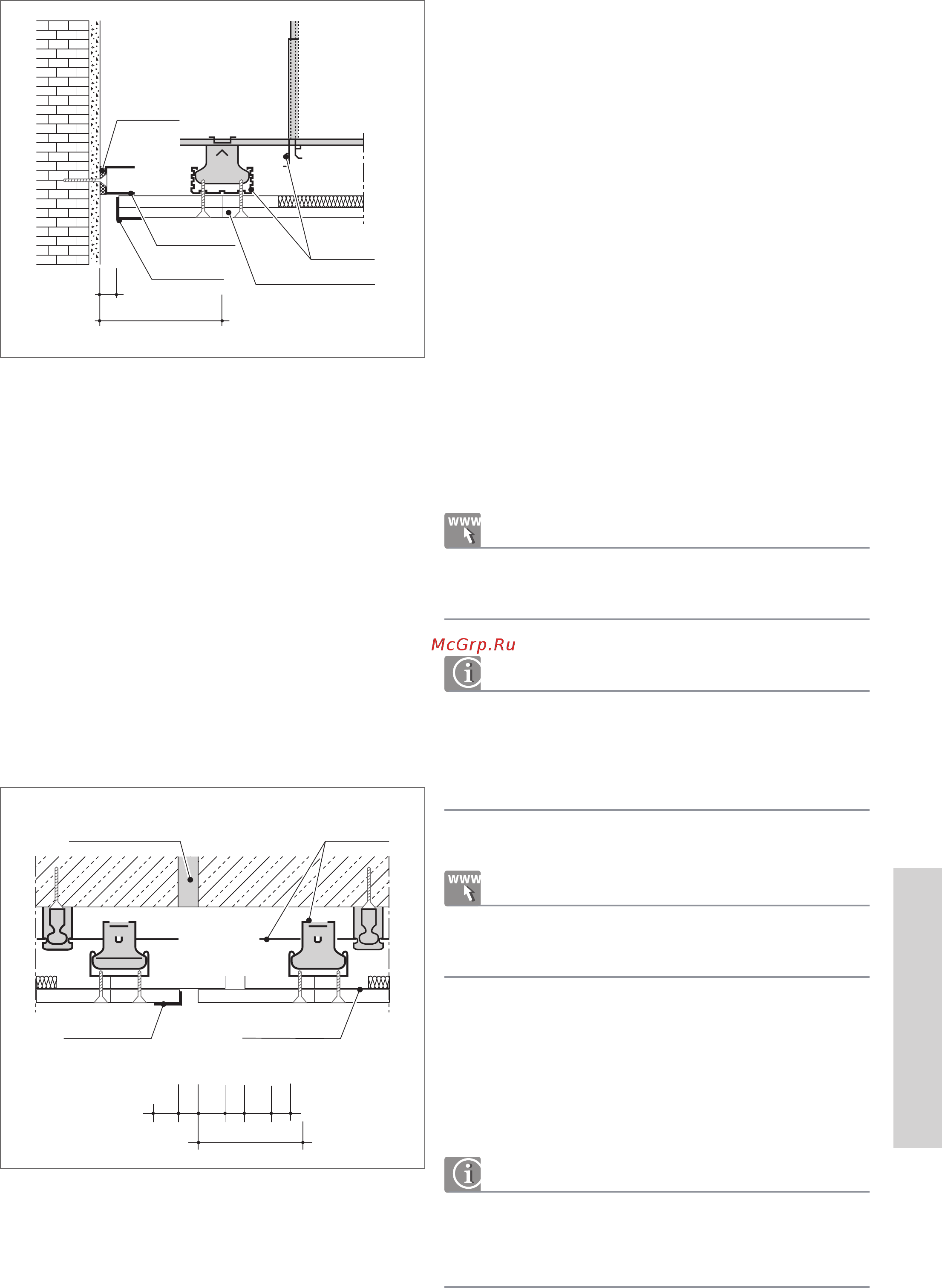

Рис. 5-9 Скользящее примыкание стены
1 Потолочная панель
2 Металлическая несущая конструкция
3 Угловой профиль
4 Профиль примыкания
5 Уплотнение примыкания
5.1.4.2 Деформационный шов
В области деформационного шва требуется разрыв всей потолочной
конструкции. Деформационный шов необходим в области пересече-
ния с деформационным швом конструкции здания или если длина
потолка требует разрыва конструкции. Как минимум длина сплошной
части потолка с потолочными панелями обогрева и охлаждения не
должна превышать 10 м.
Несущий
профиль
Деформационный шов
Угловой профиль
≥ 25
прибл. 100
≤ 20
≥ 25
≤ 20 ≤ 20
≥ 25
REHAU
Потолочная панель
Рис. 5-10 Деформационный шов (размеры приведены в мм)
1 потолочная панель
2 угловой профиль
5.1.5 Проектирование
5.1.5.1 Основы проектирования
Для того чтобы правильно спроектировать потолочные панели,
проект должен выполняться на едином плане потолка, согласован-
ном архитектором и инженером-проектировщиком. На этом плане
должны присутствовать все без исключения элементы потолочной
конструкции, включая воздухораспределители, светильники, сприн-
клеры, для того чтобы можно было правильно определить площадь
активных зон для размещения потолочных панелей. Координация в
размещении конструктивных элементов необходима при этом на са-
мой ранней стадии проекта. Для начала проектирования необходимо,
чтобы были определены тепловые и холодильные нагрузки.
5.1.5.2 Тепловая и холодильная мощность
Тепловая и холодильная мощность потолочных панелей была опре-
делена независимым сертифицированным органом согласно DIN EN
14037 для режима отопления и согласно DIN EN 14240 для режима
охлаждения.
Номограммы для определения тепловой и холодильной мощности по-
толочных панелей размещены в интернете на странице www.rehau.ru.
В режиме отопления максимально допустимая температура на по-
верхности потолочных панелей ограничена +45°C при постоянной
эксплуатации. Более высокие температуры приводят к разрушению
панелей.
5.1.5.3 Спецификации объемов работ
Спецификации объемов работ по каждому изделию размещены на
интернет-странице www.rehau.de.
5.1.5.4 Правила проектирования
Расположение потолочных элементов должно быть определено уже
на стадии проектирования, чтобы впоследствии на месте обеспечить
легкую, быструю и профессиональную установку. В связи с этим
следует соблюдать следующие правила проектирования.
Предпочтительно применять как можно более крупные потолочные
элементы, таким образом сокращая количество возникающих швов и
необходимый объем шпаклевочных работ.
