В целях координации работ по монтажу потолочных панелей и инже-

нерных систем уже на стадии проектирования должно быть уделено

большое внимание взаимному расположению потолочных панелей

и распределительных трубопроводов в пределах активной площади

потолка.

5.1.5.5 Соединение панелей

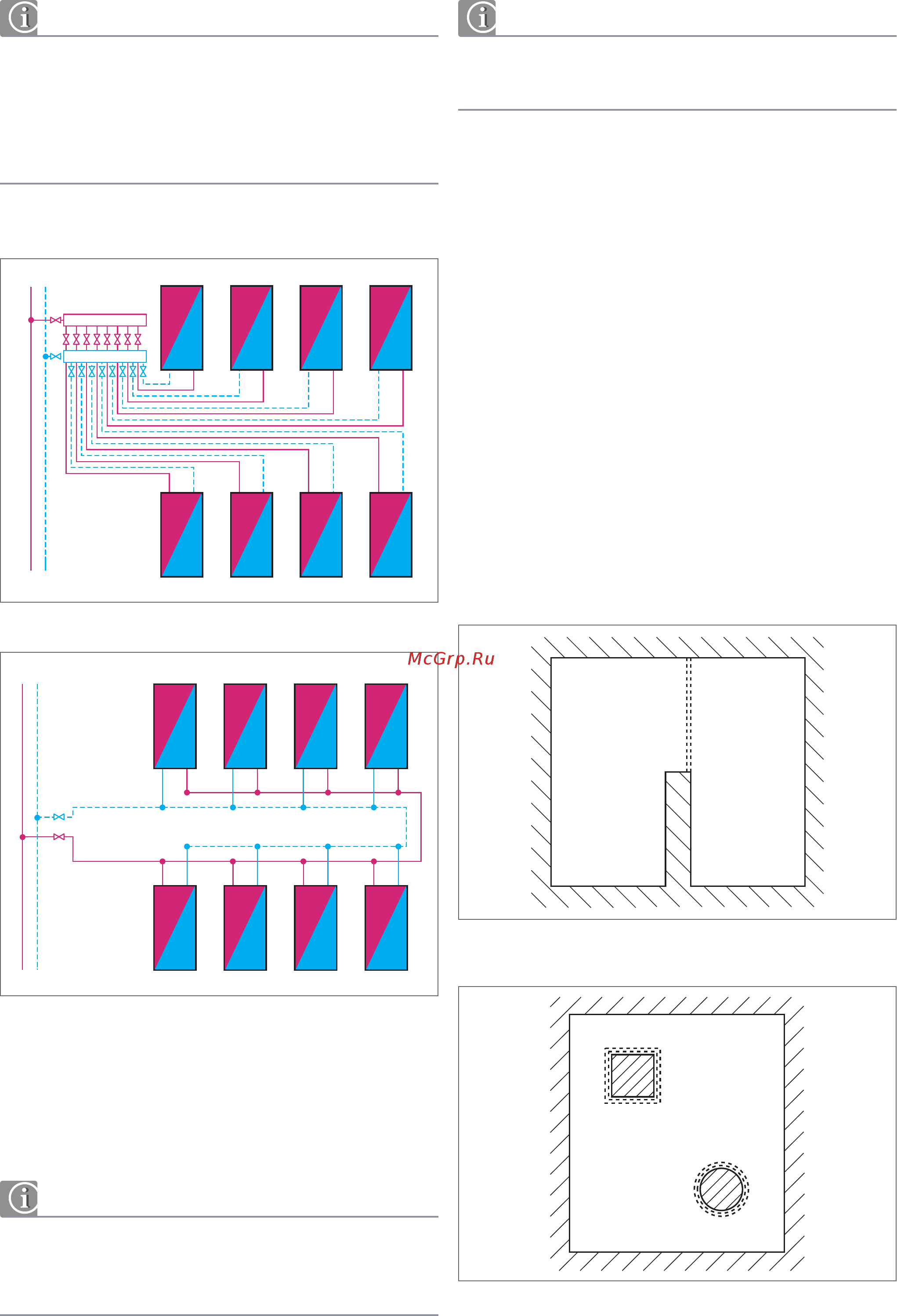

Рис. 5-11 Схема независимого соединения панелей

Рис. 5-12 Схема соединения панелей по попутной схеме

Обычно для гидравлического соединения потолочных панелей

используется попутная схема.

Независимое присоединение панелей к распределительному коллек-

тору применяется крайне редко, когда активная площадь невелика.

Присоединение по попутной схеме предполагает, что все элементы

одинаковы по площади или соединены в одинаковые по длине труб

зоны.

Для того чтобы предотвратить выпадение конденсата на подводках,

их следует тепло- и пароизолировать

5.1.5.6 Принципы проектирования швов

Швы и примыкания следует предусматривать уже на стадии про-

ектирования. При этом следует соблюдать следующие принципы

проектирования и конструирования:

- деформационные швы потолочной конструкции должны совпадать

с температурными или деформационными швами основной

строительной конструкции и иметь такую же подвижность;

- площадь потолка следует через каждые 10 м согласно DIN 18181

разделять температурными или деформационными швами, как в

поперечном, так и в продольном направлениях;

элементы подвесной потолочной конструкции следует конструктив-

но отделять от опор и встроенных элементов, например светильни-

ков;

- деформационные швы следует предусматривать в местах

значительного изменения поперечного сечения помещения,

например уширений коридоров или выступающих ребер и стен.

Рис. 5-13 Шов при выступающей перегородке

Рис. 5-14 Подвесной потолок в сочетании с колоннами
