77
ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ

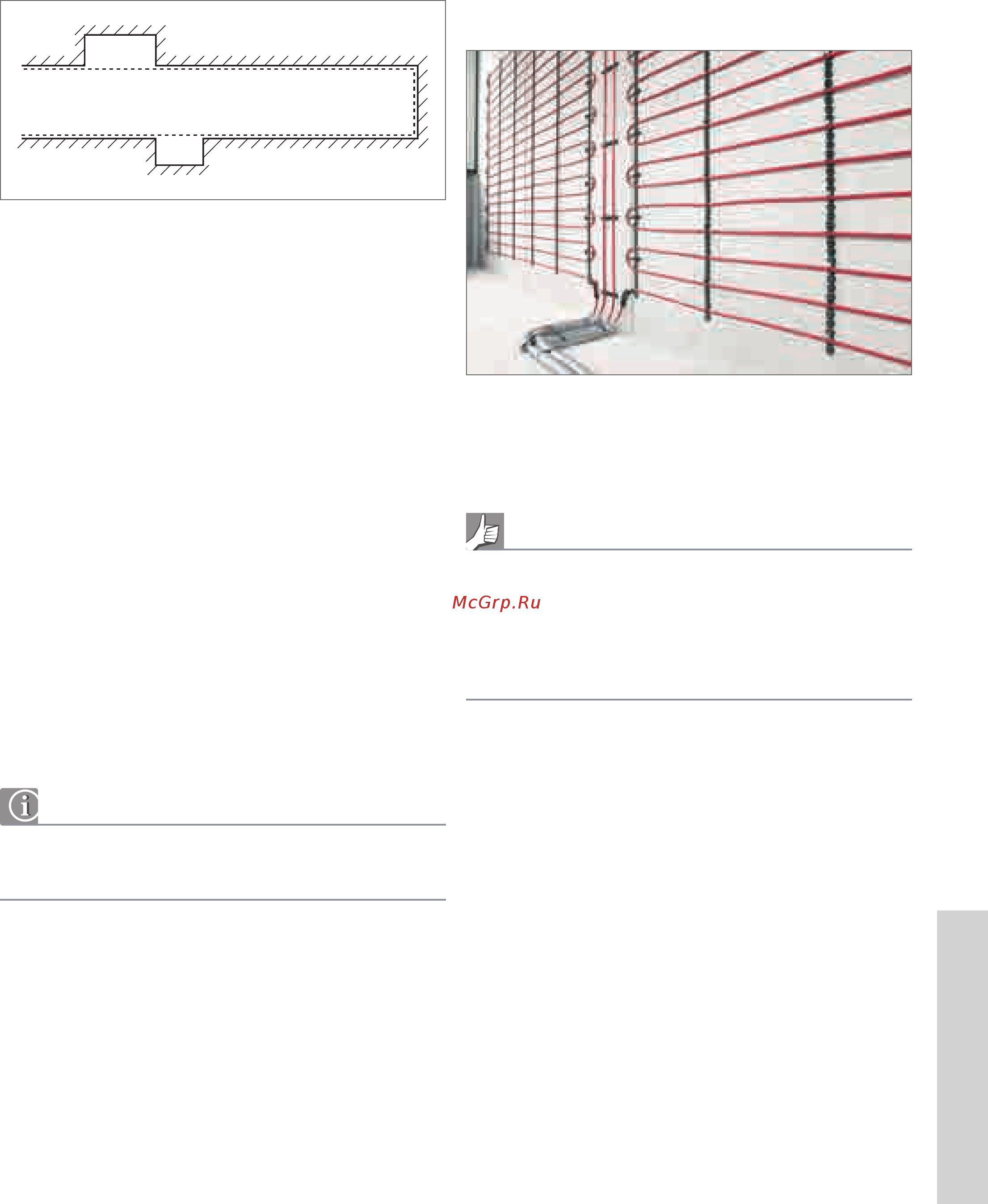

Рис. 5-15 Подвесной потолок в коридоре с нишами
5.1.5.7 Техника регулирования
При применении потолочных панелей требуется регулирование по от-
дельным помещениям. Для того чтобы избежать конденсации влаги
на поверхностях панелей, необходимо обязательно контролировать
температуру точки росы в обслуживаемом помещении. В режиме
охлаждения необходимо поддерживать температуру подачи воды
в панели таким образом, чтобы она всегда была на 2 градуса выше
температуры точки росы:
T
подачи
= T
точки росы
+ 2К.
Образование конденсата на поверхности потолочных панелей может
привести к их деформации. При частом выпадении конденсата на
поверхностях панелей они могут разрушиться.
5.1.5.8 Комфорт
Для обеспечения комфорта в режиме отопления с помощью по-
толочных панелей следует проверять температуры на их поверхности
на этапе расчета.
В помещениях с высотой в свету ≤ 2,6 м температуру на поверхности
потолочных панелей следует в режиме отопления ограничить +29 °C.
5.1.5.9 Удаление воздуха
Для удаления остатков воздуха из сети трубопроводов рекомендует-
ся применение соответствующих устройств.
5.2 «Мокрый» способ монтажа системы обогрева
и охлаждения REHAU
Рис. 5-16 Настенные/потолочные обогрев и охлаждение REHAU при мокром способе
монтажа
5.2.1 Описание системы
- Быстрая и удобная укладка труб;
- возможна укладка на потолке;
- гибкость в формировании отдельных зон;
- малая толщина слоя штукатурки;
- надежная фиксация труб.
Компоненты системы:
- REHAU фиксирующая шина 10;
- REHAU двойной фиксатор 10;
- REHAU переход 10 x R½";
- REHAU фиксатор поворота 90°;
- REHAU равнопроходная муфта 10;
- REHAU надвижная гильза 10;
- REHAU переходная муфта 17-10;
- REHAU переходная муфта 20-10;
- тройник 17-10-17;
- тройник 20-10-20.
Используемые трубы:
- RAUTHERM S 10,1 x 1,1 мм;
- RAUTHERM S 17 x 2,0 мм для подводок;
- RAUTHERM S 20 x 2,0 мм для подводок.
Комплектующие:
- REHAU отстенная изоляция;
- REHAU гофротруба 12/14;
- REHAU гофротруба 17;
- REHAU гофротруба 20.
