78
Описание
REHAU фиксирующая шина 10 состоит из ударопрочного высокоста-
бильного полипропилена. Она предназначена для фиксации труб с
теплоносителем на стене или потолке. Фиксирующая шина обеспе-
чивает шаг укладки 2,5 см и кратный ему. Стабильное и недефор-
мируемое основание шины имеет толщину 4 мм при общей высоте
с фиксаторами 13 мм. В зонах поворота труб используется двойной
фиксатор REHAU для надежного закрепления поворотных петель.
Настенные/потолочные контуры обогрева и охлаждения формируют-
ся трубой RAUTHERM S 10,1 x 1,1 мм. Подводки от распределитель-
ного коллектора REHAU к настенным/потолочным контурам выпол-
няются из труб RAUTHERM S 17 x 2,0 мм или 20 x 2,0 мм. Фиксатор
поворота REHAU 90° из армированного стекловолокном полиамида
обеспечивает оптимальный без переломов переход подводок из
вертикальной плоскости настенных/потолочных контуров в горизон-
тальную плоскость подводок.

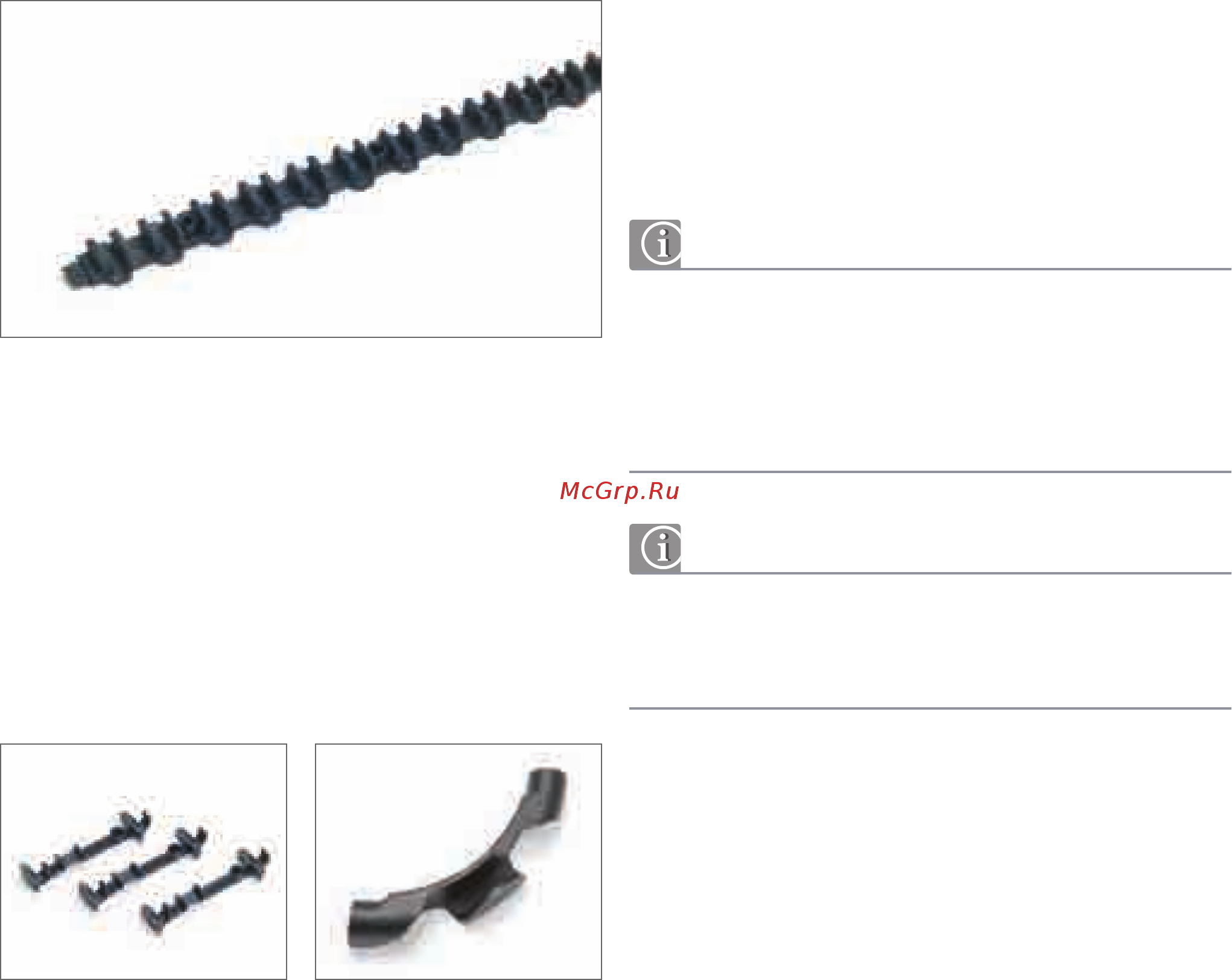

Рис. 5-17 Фиксирующая шина 10
С помощью тройников возможно несколько настенных/потолочных
контуров единой системы обогрева и охлаждения объединить по по-
путной схеме и присоединить к одному отводу на распределительном
коллекторе REHAU. В зависимости от используемой штукатурки для
компенсации ее температурных расширений могут использовать-
ся швы, штукатурный профиль или отстенная изоляция REHAU. С
помощью гофротруб REHAU выполняется переход труб из стяжки
или штукатурки в распределительный шкаф, что гарантированно ис-
ключает повреждение труб.
Рис. 5-18 Двойной фиксатор 10 Рис. 5-19 Фиксатор поворота 90°
5.2.1.1 Руководство по монтажу настенных
/ потолочных контуров
1. Установить распределительный шкаф REHAU.
2. Смонтировать распределительный коллектор REHAU.
3. Вертикально закрепить фиксирующие шины REHAU, соблюдая
при этом следующие расстояния:
-
между двумя шинами: стена ≤ 50 см, потолок ≤33 см;
- между шиной и углом помещения или началом зоны: мин. 20 см;
- между точками крепления на шине: стена ≤ 20 см, потолок ≤ 10 см.
4. Двойной фиксатор 10 закрепить на фиксирующей шине 10 в со-
ответствии с выбранным шагом укладки труб.
5. Уложить трубу RAUTHERM S, закрепив ее в фиксирующей шине
REHAU 10 и двойном фиксаторе REHAU 10.
6. Сформировать контур обогрева / охлаждения с выбранным
шагом укладки.
7. Отдельные вертикальные подводки при необходимости зафик-
сировать на фиксирующей шине через 10 см.
8. Закрепить фиксатор поворота 90° для перехода из вертикальной
в горизонтальную плоскость.
9. Вставить трубу в фиксатор поворота 90°.
10. При необходимости теплоизолировать подводки.
11. Присоединить подводки к распределительному коллектору.
Укладка труб производится в форме одинарного или двойного
змеевика:
- горизонтально;
- от подающей подводки;
- снизу вверх.
Для крепления REHAU фиксирующей шины 10 и REHAU двойного
фиксатора 10 могут использоваться обычные саморезы с дюбелем
6 x 40 мм или гвозди.
