79
ПОТОЛОЧНЫЕ
И НАСТЕННЫЕ СИСТЕМЫ
≥
≤
≥
≤

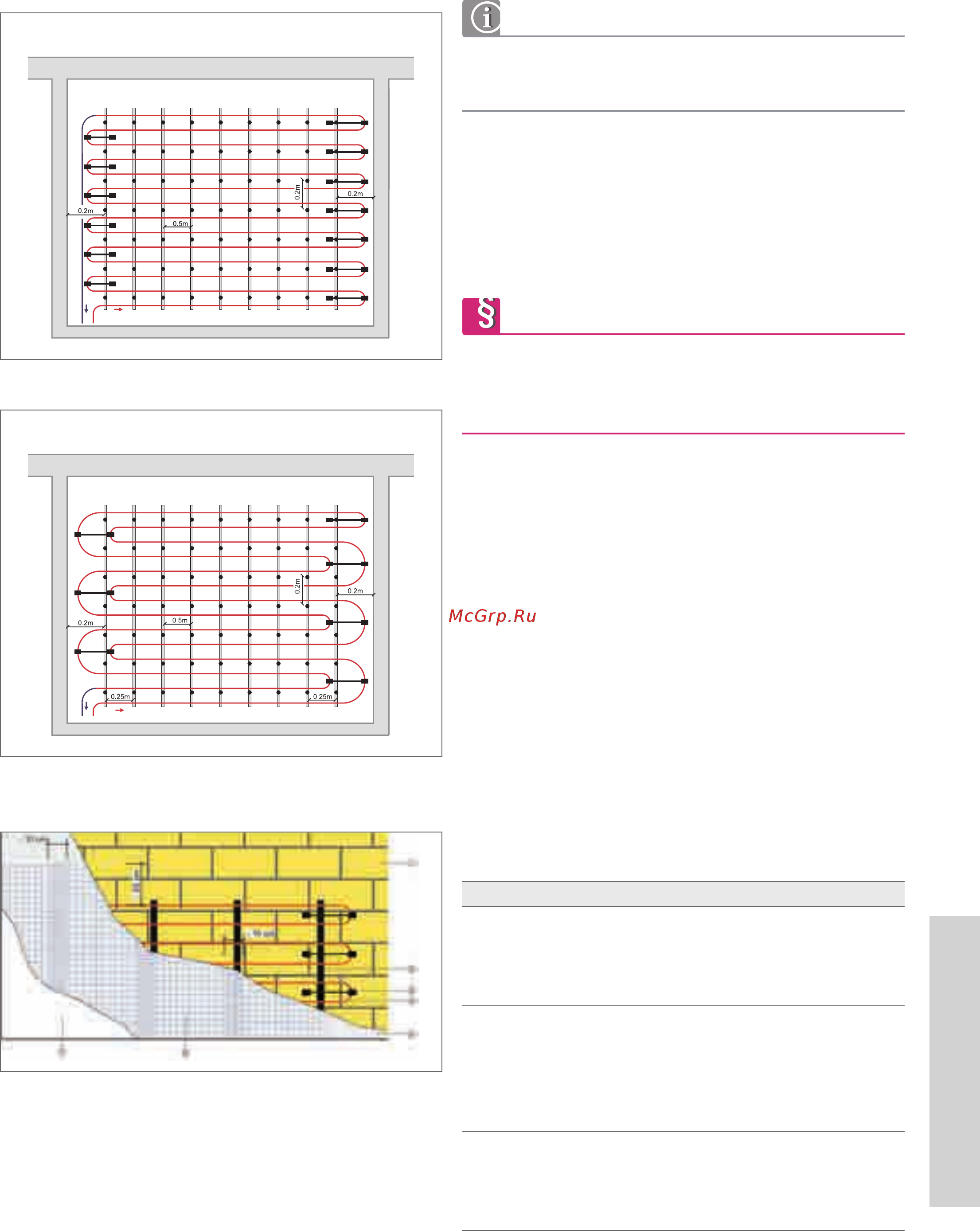

Рис. 5-20 Укладка труб в виде одинарного змеевика с шагом 10 см (вид на стену)
≥
≤
≤
≥
Рис. 5-21 Укладка труб в виде двойного змеевика с шагом 5 см (вид на стену)
Рис. 5-22 Схематичное изображение настенной системы обогрева/охлаждения при
мокром способе укладки
1 стена без отделки
2 фиксирующая шина 10
3 двойной фиксатор 10
4 RAUTHERM S 10,1 x 1,1
5 первый слой штукатурки
6 штукатурная сетка
7 второй слой штукатурки
Оштукатуривание должно производиться гипсовой штукатуркой
в один слой, а известково-цементной штукатуркой-в два слоя.
5.2.1.2 Настенные/потолочные обогреваемые штукатурки
Оштукатуривание стен/потолка, выполненное по правилам, является
залогом безаварийной работы настенных/потолочных элементов
единой системы обогрева /охлаждения.
Прежде всего, следует соблюдать все требования изготовителей
штукатурных смесей, особенно в случае последующей оклейки стен
обоями или облицовки керамической плиткой.
Виды штукатурок
Штукатурки для единой системы обогрева и охлаждения должны
обладать высокой теплопроводностью.
Для систем настенного/потолочного охлаждения подходят только
специальные
- известково-цементные и
- цементные штукатурки.
Область применения штукатурок для систем обогрева и охлаждения
зависит главным образом от:
- назначения помещения;
- его влажностного режима;
- постоянной рабочей температуры;
- обслуживания поверхностей стен или потолка.
Область применения Штукатурные смеси
Внутренние помещения жилых
зданий с малыми влаговыделе-
ниями
Глиняные
гипсо-известковые, известковые
Известково-цементные,
цементные
Внутренние помещения с
периодическими влаговыделе-
ниями и настенным/потолочным
охлаждением, например кухни,
ванные комнаты
Известково-цементные,
цементные
Мокрые помещения обще-
ственных зданий с высокими
влагоизбытками и системой
настенного охлаждения
Цементные, специальные
Табл. 5-3 Области применения штукатурных смесей
