ТЕХНИКА РЕГУЛИРОВАНИЯ
Эффект саморегулирования
Эффект саморегулирования присутствует, в принципе, в любой
системе отопления.
Он основан на том, что отдаваемая в помещение теплота зависит от
разницы температур между греющей поверхностью и воздухом. Воз-
растание температуры воздуха в помещении приводит к уменьшению
теплоотдачи, а ее понижение-к возрастанию теплоотдачи.
Данный эффект тем сильнее, чем меньше разница температур между
греющей поверхностью и воздухом помещения. Удельная теплоотда-
ча греющей поверхности определяется по следующей формуле:
q
от
= α
общ.
(δ
пов.
– δ
в
),
где:
q
от
= удельная теплоотдача с 1 м
²
,
α
общ.
= коэффициент теплоотдачи,
δ
в
= температура воздуха в помещении,
δ
пов.
= температура греющей поверхности.
Для системы напольного отопления со средней температурой на
поверхности пола 25 °C этот эффект достигает своей максимальной
эффективности.
Этот эффект достигается, таким образом, при правильной настройке
регулирования температуры подачи, максимальной эффективности
регулирования температуры по отдельным помещениям, но он ни в
коем случае не заменяет это регулирование.
t
[°C]
26
25
24
23
22
21
20
19
v
H
∆v
=
5K
∆v
=
3K

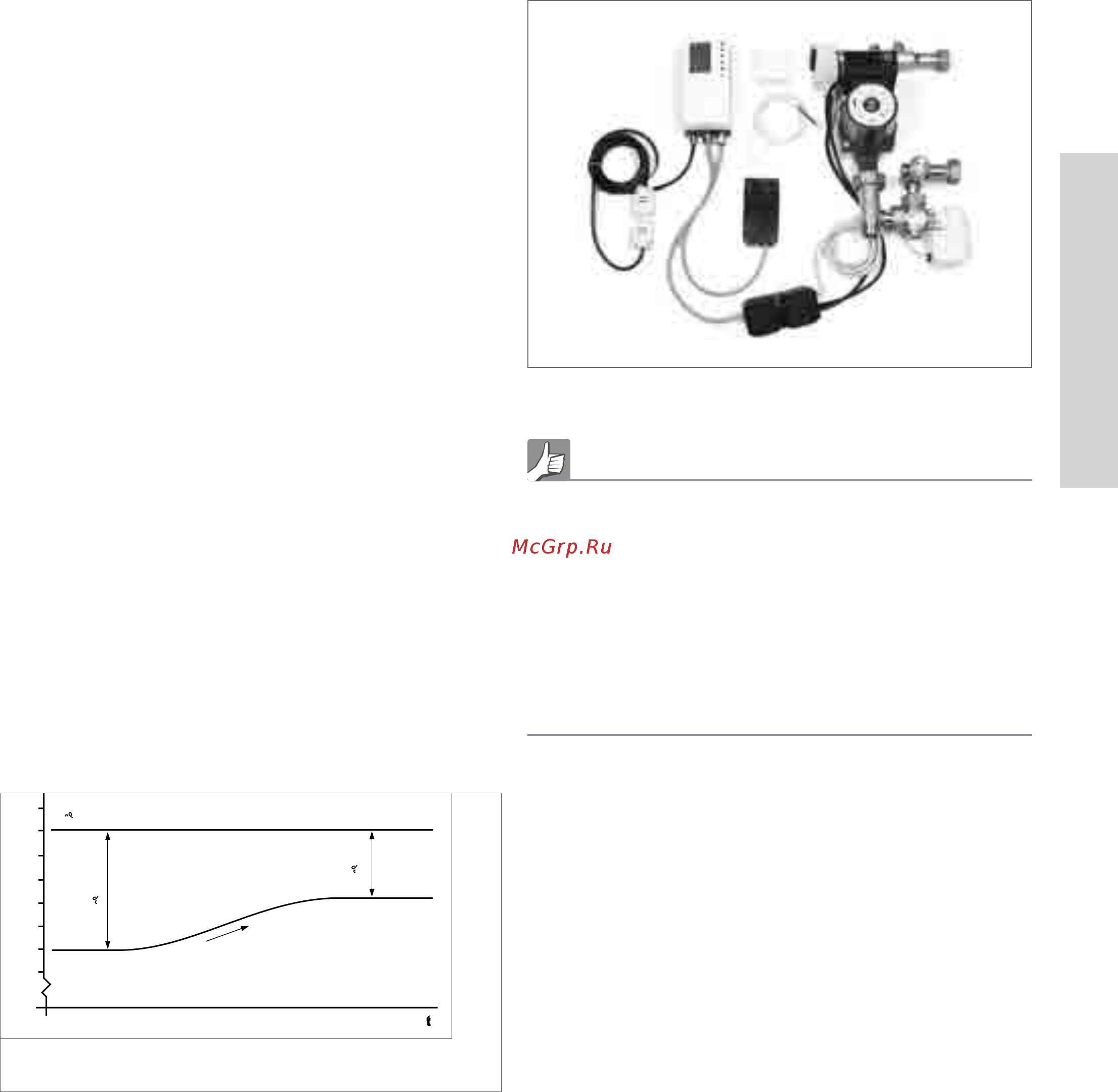

Рис. 8-1 Иллюстрация эффекта саморегулирования
Удельная теплоотдача снижается с q = 55 Вт/м² благодаря эффекту
саморегулирования до q = 33 Вт/м²
ϑ
пов.
температура греющей поверхности
ϑ
в
температура помещения
→ увеличение температуры воздуха в помещении за счет тепло-
поступлений
8.2 Станция регулирования температуры TRS-V ErP
Рис. 8.2 Станция регулирования температуры TRS-V ErP
- Компактный, готовый к монтажу модуль;
- может монтироваться на коллекторе как слева, так и справа;
- надежное плоское уплотнение мест соединения;
- регулирование температуры подачи по температуре наружного
воздуха;
- экономит электроэнергию за счет насоса с электронным управле-
нием;
- регулятор с функцией прогрева стяжки.
Компоненты системы:
- запрограммированный электронный регулятор отопления;
- трехходовой смесительный вентиль kvs = 5,0 м³/час DN 20 с
сервоприводом;
- насос Wilo Yonos Para Red Knob 25/6 с электронным регулировани-
ем;
- защитный термостат, соединенный с насосом;
- датчик температуры наружного воздуха;
- датчик температуры подачи, смонтированный и каблированный.
Область применения
Станция регулирования для напольного отопления используется:
- в качестве поквартирного регулятора в многоквартирных домах;
- в сочетании с радиаторным отоплением.
Комплектующие:
- датчик температуры помещения для корректировки температуры
подачи (регулирование по температуре помещения);
- датчик температуры в обратной магистрали (для функции
ускоренного обогрева или ограничения температуры в обратной
магистрали).
