11
ВВЕДЕНИЕ
помещениях», ГОСТ 30494 – 96 «Здания жилые и обществен-
ные. Параметры микроклимата в помещениях»,
СП 60.13330.2012 Актуализированная редакция
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирова-
ние воздуха» (далее нормативы):
- в жилых комнатах и комнатах отдыха: 20 °С;
- в ванных комнатах: 24 °С.
Нормативные показатели максимальной температуры в
рабочих помещениях:
- сидячая работа: 19–20 °С;
- подвижная работа: 12–19 °С в зависимости от тяжести выполняе-
мой работы.
Нормативные показатели рабочей температуры в помещениях
Необходимо поддерживать следующие показатели рабочей темпера-
туры помещения для достижения наибольшего комфорта присутству-
ющих в помещении людей:
- лето: 23–26 °С;
- зима: 20–24 °С.
Рабочая температура помещения – это среднее значение, рассчиты-
ваемое из значений температуры воздуха в помещении и средней
температуры ограждающих конструкций.
Температура поверхности
Так как человек контактирует непосредственно с внешними поверхно-
стями в помещении, то следует учитывать их максимально допусти-
мые температуры по санитарно-гигиеническим требованиям:
- пол:
- зоны с постоянным пребыванием людей: 26 °С;
- ванные комнаты: 31 °С;
- помещения или зоны с временным пребыванием людей
(граничные зоны) 31 °С.
Максимальная асимметрия излучений противоположных поверхно-
стей согласно нормативам:
- теплый потолок: < 5 °С;
- теплые стены: < 23 °С;
- холодный потолок: < 14 °С;
- холодные стены: < 10 °С.

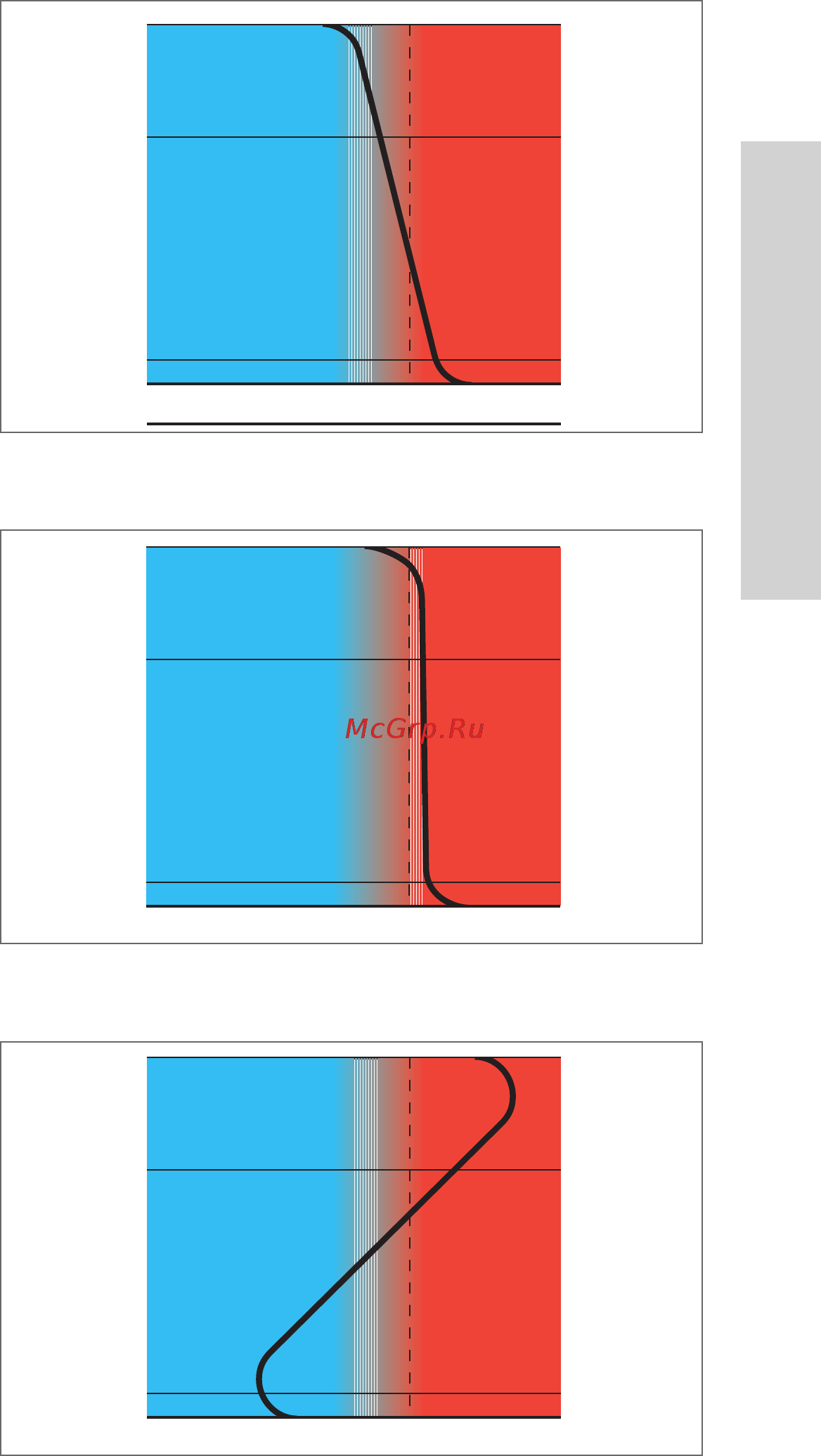

Примеры распределения температур в отапливаемых
помещениях
Рис. 2-2 Идеальное распределение температур
Рис. 2-3 Напольное отопление
Рис. 2-4 Радиаторное отопление
2.7 m
1.7 m
0.1 m
°C16
20 24
Fußbodenheizung
2.7 m
1.7 m
0.1 m
°C16
20 24
Ideale Wärmeverteilung
2.7 m
1.7 m
0.1 m
°C16
20 24
Radiatorheizung
