2.2 Охлаждение поверхностей
- Высокий комфорт;
- отсутствие сквозняков;
- низкие капитальные затраты;
- низкие годовые эксплуатационные затраты;
- ресурсосбережение;
- обогрев поверхностей;
- свобода архитектурно-планировочных решений.
Тепловой комфорт
Тепловой комфорт в помещении зависит от:
- вида деятельности людей;
- одежды людей;
- температуры воздуха;
- подвижности воздуха;
- влажности воздуха;
- температуры поверхностей.
Теплоотдача тела человека осуществляется с помощью трех механизмов:
- излучение;
- испарение;
- конвекция.
20 °C
32°C
20 °C
>50%
~10%
~30%
~2–5%
Излучение
Испарение
Конвекция
Теплопро-
водность

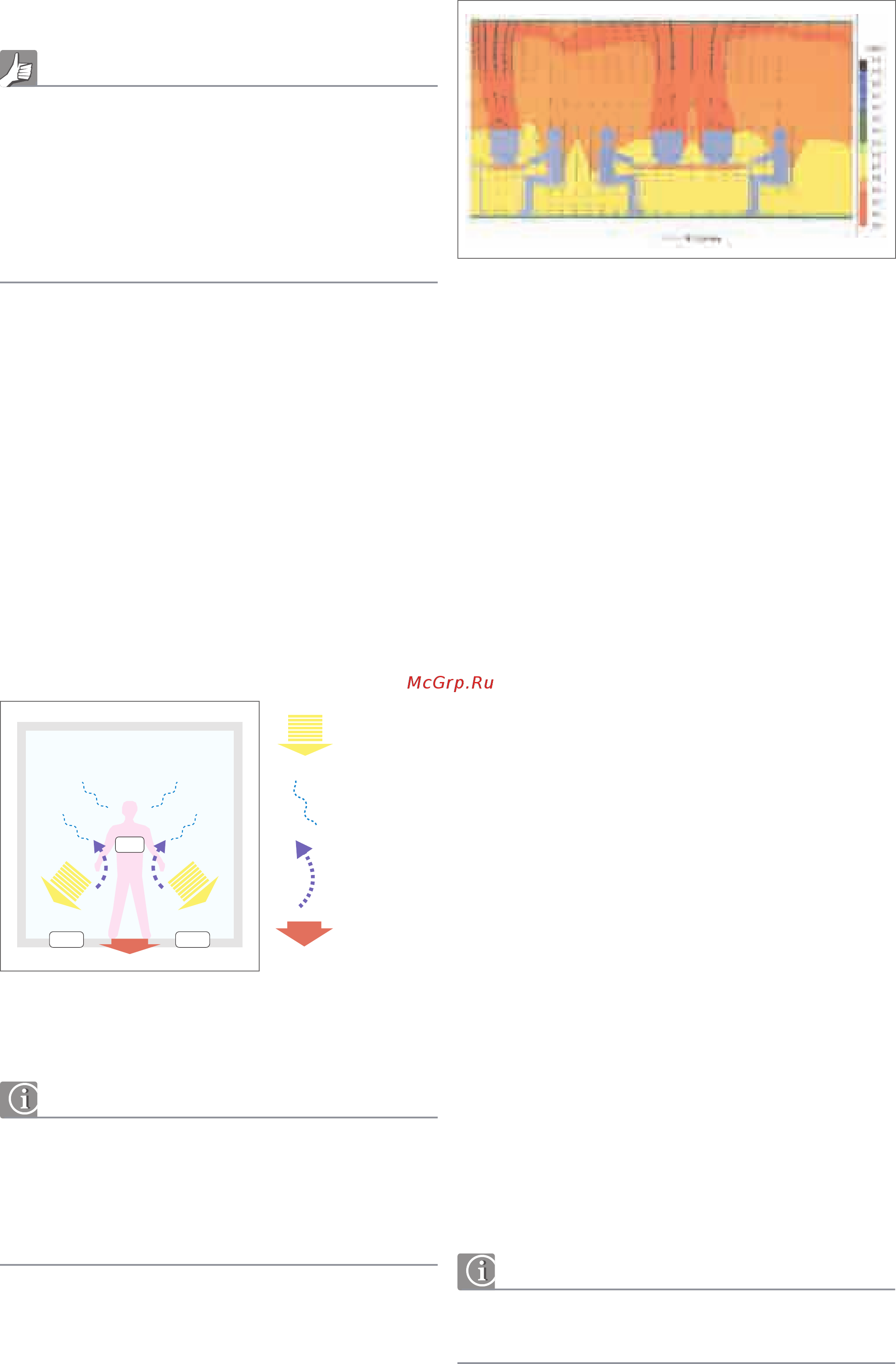

Рис. 2-5 Тепловыделения человека
Комфортное самочувствие человека наблюдается, когда минимум
50% его теплоотдачи осуществляется за счет излучения.
При использовании системы охлаждения поверхностей REHAU про-
исходит интенсивный обмен энергией между человеком и охлаж-
дающими поверхностями преимущественно за счет излучения, и
создаются оптимальные условия для комфортного микроклимата в
помещении.
Рис. 2-6 Температура и подвижность воздуха при использовании системы
напольного охлаждения
Традиционные системы кондиционирования воздуха
Традиционные системы кондиционирования воздуха покрывают
холодильные нагрузки за счет воздухообмена, что имеет следующие
негативные последствия:
- сквозняки;
- высокие скорости циркуляции воздуха;
- низкие температуры приточного воздуха;
- высокий уровень шума.
В результате для человека возникает некомфортный микроклимат,
который называется «синдромом больного здания».
Экономические недостатки традиционных систем кондиционирования
воздуха:
- высокие капитальные затраты;
- высокие годовые эксплуатационные затраты.
Холодильная мощность
Достигается при следующих условиях:
- температура поверхностей 19–20 °C;
- температура помещения 26 °C.
Удельный теплосъем охлаждающих поверхностей может составлять
60–70 Вт/м
²
.
Факторы, влияющие на расчетную холодильную мощность
Максимальная расчетная мощность системы охлаждения поверхно-
стей зависит от:
- покрытия пола/стен/потолка;
- шага укладки труб;
- диаметра труб;
- конструкции пола/стен/потолка;
- системы крепления труб.
Каждый из этих факторов оказывает воздействие на величину холо-
дильной мощности.
Наибольшее влияние на теплосъем «мягкого охлаждения» оказыва-
ют покрытие пола и стен, а также шаг укладки труб.
