134

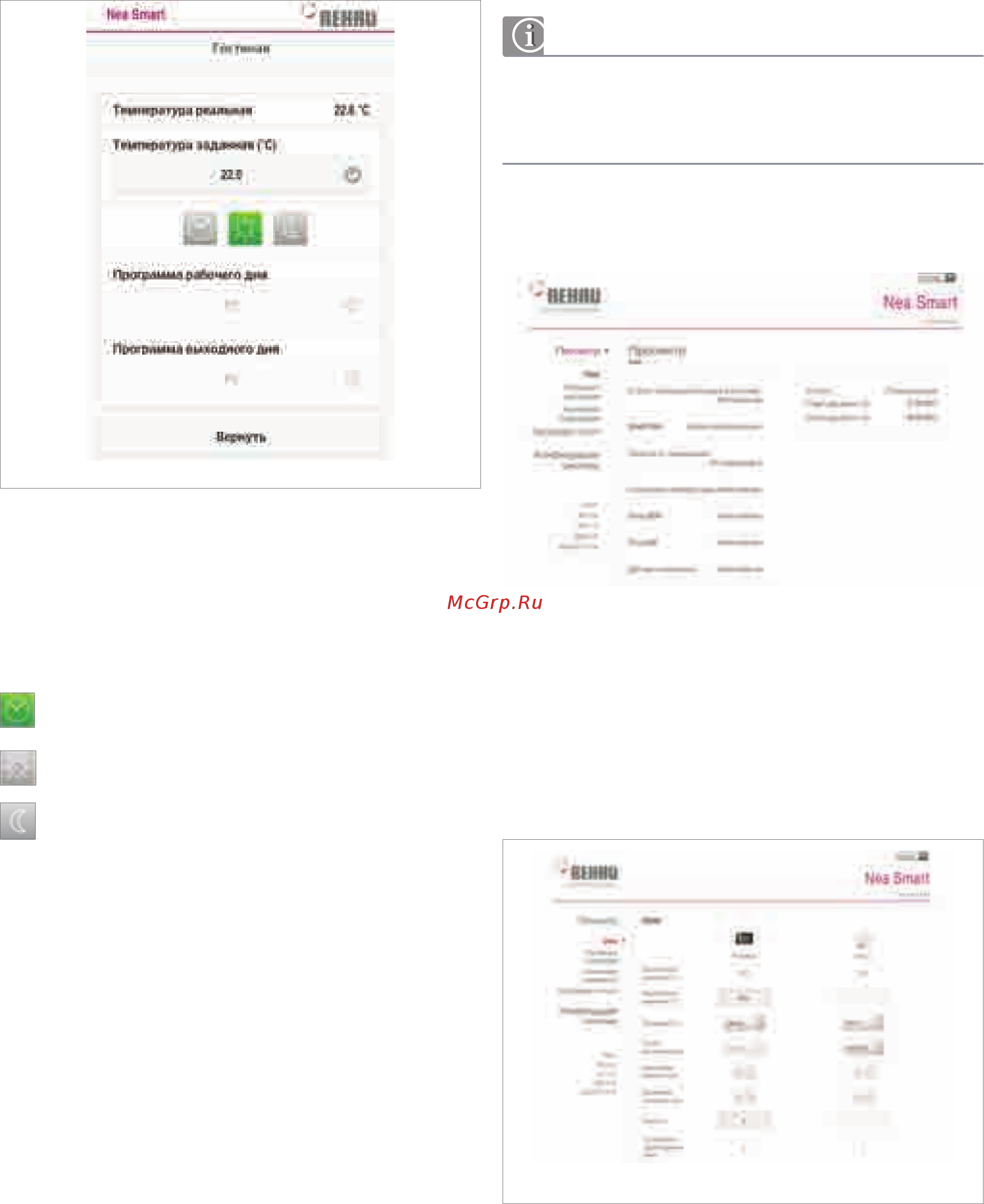

Рис. 8-30 Выбор помещения через смартфон
Для каждой комнаты через смартфон можно установить необходи-
мую температуру, режим работы и таймер-программу.
Применяемые символы:
режим регулирования по таймер-программе
(сейчас активен)
комфортный режим, дневной режим
пониженный режим, ночной режим
Управление через планшет, ПК, ноутбук
Все указанные здесь веб-сайты можно открыть также через смарт-
фон, с помощью которого, в свою очередь, можно также управлять
параметрами.
Обзорная страница показывает актуальное состояние клеммной
колодки Nea Smart.
Рис. 8-31 Обзорная страница
На следующей странице отображены подключенные к клеммной
колодке комнаты/терморегуляторы с данными о температуре в
настоящий момент, требуемой температуре, а также установленные
таймер-программы, которые могут быть изменены. В беспроводном
исполнении также указываются уровень заряда батареи и качество
радиосигнала.
Рис. 8-32 Отображение комнат
