146
9.3.1.5 Способ укладки двойным / простым змеевиком
Метод укладки труб «двойной змеевик» дает, в отличие от «простого змеевика», более равномерное распределение температуры по всей
площади модуля. Равномерное распределение температур в конструкции и равномерная температура на поверхности конструкции особенно
успешно достигаются при использовании больших по площади модулей.

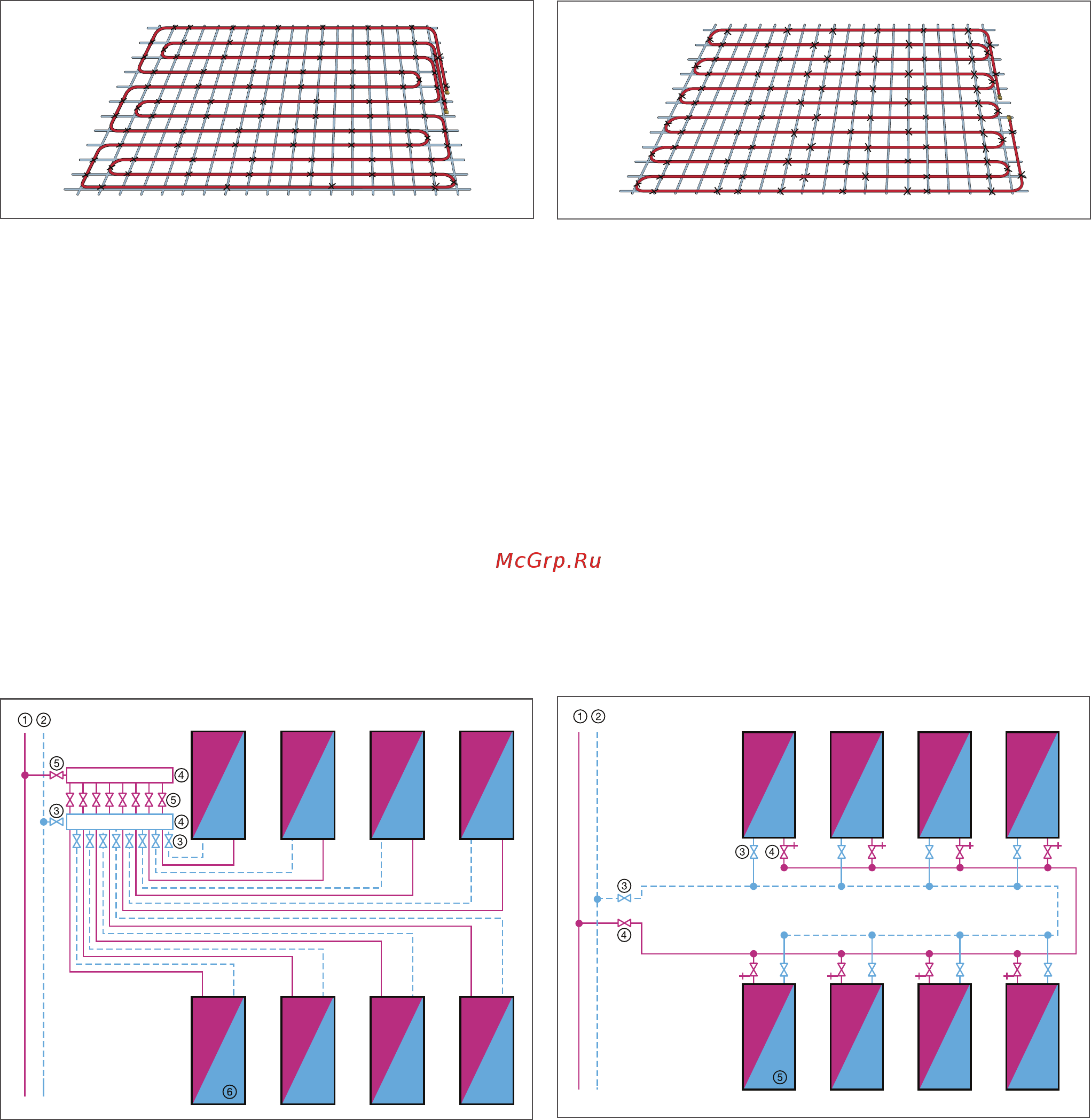

Рис.9-7 Модуль BKT DM REHAU
9.3.1.6 Варианты гидравлической балансировки
Требуется гидравлическая увязка каждого контура BKT и всей систе-
мы в целом аналогично системам напольного отопления/охлаждения
REHAU.
Подключение контуров BKT REHAU производится при помощи рас-
пределительного коллектора.
Рекомендуется установка шаровых кранов и регулирующих вентилей
для отключения и регулирования.
При расчете необходимо учитывать:
- максимальные потери давления в каждом контуре BKT не должны
превышать 300 мбар;
- рекомендуется почти одинаковая длина труб в контурах BKT.
Рис. 9-9 Схема подключения к распределительному коллектору
1 подающий трубопровод
2 обратный трубопровод
3 регулировочный и запорный вентили
4 распределительный коллектор
5 запорный вентиль
6 контур BKT
Рис. 9-8 Модуль BKT EM REHAU
Двухтрубная попутная система
При двухтрубной попутной системе подключение каждого контура
BKT производится напрямую к магистралям. Для отключения, опо-
рожнения и регулирования рекомендуется предусматривать шаровые
краны и регулирующие вентили.
При двухтрубной попутной схеме потери давления в контурах практи-
чески одинаковы.
При расчете необходимо учитывать:
- максимальные потери давления в каждом BKT контуре не должны
превышать 300 мбар;
- рекомендуется почти одинаковая длина труб в BKT контурах.
Рис. 9-10 Схема двухтрубной попутной системы
1 подающий трубопровод
2 обратный трубопровод
3 регулировочный и запорный вентили
4 запорный вентиль
5 контур BKT
