17
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Напольное покрытие и деформационные швы
При твердом покрытии пола (керамическая плитка, паркет и т.д.) швы
следует вытягивать до верхнего края покрытия пола. Это правило
рекомендуется применять при использовании мягкого материала
покрытия (искусственные и текстильные покрытия), чтобы избежать
коробления и образования желобов. При всех способах оформления
пола необходимо согласование со специалистами по укладке пола.
Расположение швов
Неправильное расположение и конструкция деформационных швов
является наиболее распространенной причиной разрушения стяжки.
Согласно DIN 18560 и DIN EN 1264:
- конструктор должен составить план деформационных швов
и приложить его как составную часть к расчету нагрузок;
- греющие стяжки помимо отделения их от строительной конструк-
ции с помощью отстенной изоляции следует разделять
температурно-деформационными швами в следующих случаях:
- при площади стяжки > 40 м
²
или;
- при длине стороны > 8 м или;
- при соотношении сторон a/b > 1/2;
- над деформационными швами конструкции;
- при сильно изломанном периметре помещения.
8 m
≤

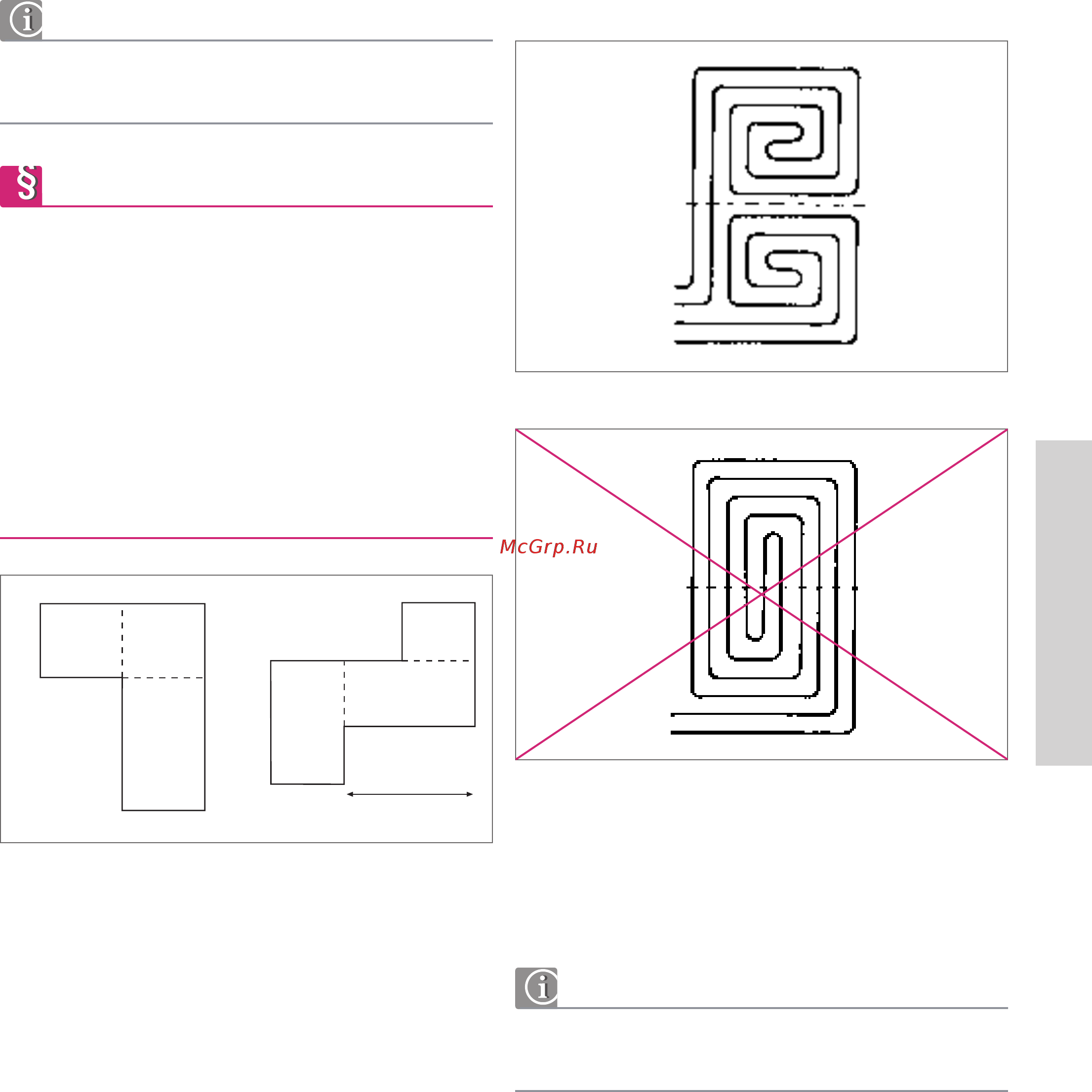

Рис. 4-2 Расположение деформационных швов
- - - деформационные швы
Температурные удлинения, вызванные разностью температур, рас-
считываются по следующей формуле:
∆l = l
0
⋅ α ⋅ ∆T,
где:
∆l = удлинение (м);
l
0
= длина стяжки (м);
α = коэффициент температурного удлинения (1/K);
∆T = разность температур (K).
Схема расположения температурно-деформационных швов
Схему прокладки отопительных труб и расположение деформацион-
ных швов следует разрабатывать следующим образом:
- отопительные трубы ни в коем случае не должны пересекать
деформационные швы;
- только подводки могут пересекать деформационные швы;
- в местах пересечения трубы с деформационным швом ее необхо-
димо заключить с обеих сторон от шва в защитный футляр
(гофротрубу REHAU или теплоизоляцию) по 15 см с каждой
стороны.
Рис. 4-3 Правильное расположение шва и контуров
Рис. 4-4 Неправильное расположение шва и контуров
4.2.3 «Сухой» способ монтажа/элементы сухих стяжек
Допустимая нагрузка и область применения
Сухие стяжки из гипсоволокна должны эксплуатироваться с темпера-
турами не выше 45 °C.
Для того чтобы элементы системы обогрева/охлаждения выдержива-
ли определенные нагрузки на пол, изготовитель поставляет элементы
для «сухого» способа монтажа, рассчитанные на гаранти рованную
точечную и поверхностную нагрузку.
