Горячая линия и техподдержка
После обучения Вы также можете рассчитывать на необходимую
поддержку. Команда наших специалистов ответит на любые вопросы,
связанные с программным обеспечением для проектирования, по теле-
фону или электронной почте. Всем клиентам, которые приобрели нашу
программу, услуги по техподдержке после обучения предоставляются
бесплатно:
- телефон: +7(495)6633388;
- электронный адрес: rusoft_gt@rehau.com;
- приложение DeskShare.

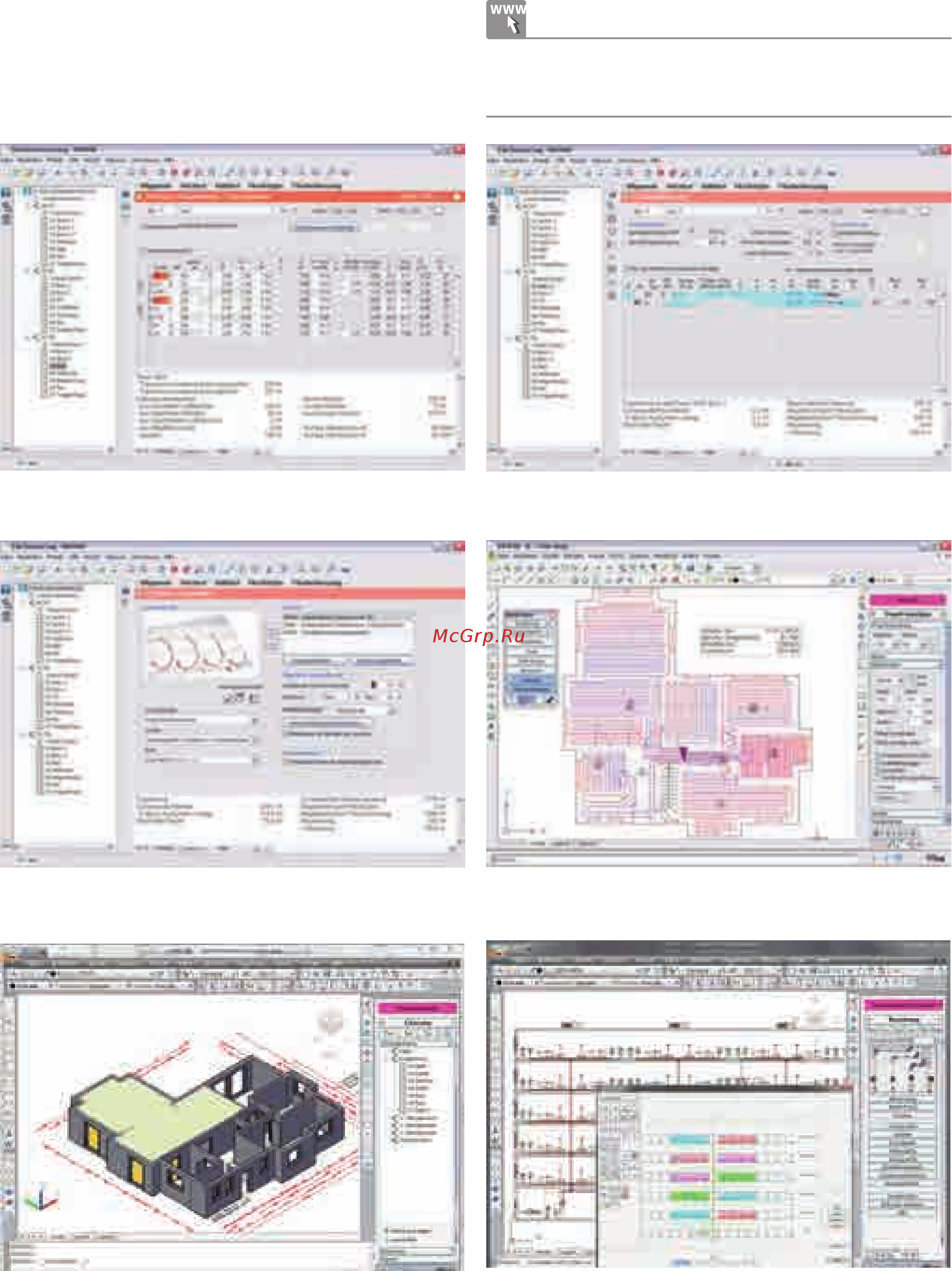

Рис. 15-1 Структура здания
Рис. 15-2 Потолочные панели для обогрева и охлаждения при «сухом» способе
монтажа
Рис. 15-3 Управление зданием
REHAU DeskShare позволяет отобразить экран собственного компьюте-
ра на чужом и наоборот.
Кроме того, можно активировать удаленное управление с помощью
мыши и клавиатуры. Таким образом, вопросы по программе можно ре-
шать в режиме реального времени, так как пользователь и специалист
техподдержки виртуально работают за одним и тем же компьютером.
Подробную информацию о программном обеспечении Вы найдете в
интернете на нашем сайте http://www.rehau.com/ru-ru/inzheneriya/vis/soft.
Рис. 15-4 Система обогрева поверхности
Рис. 15-5 Система обогрева поверхности в RAUCAD
Рис. 15-6 Генератор схем
