194

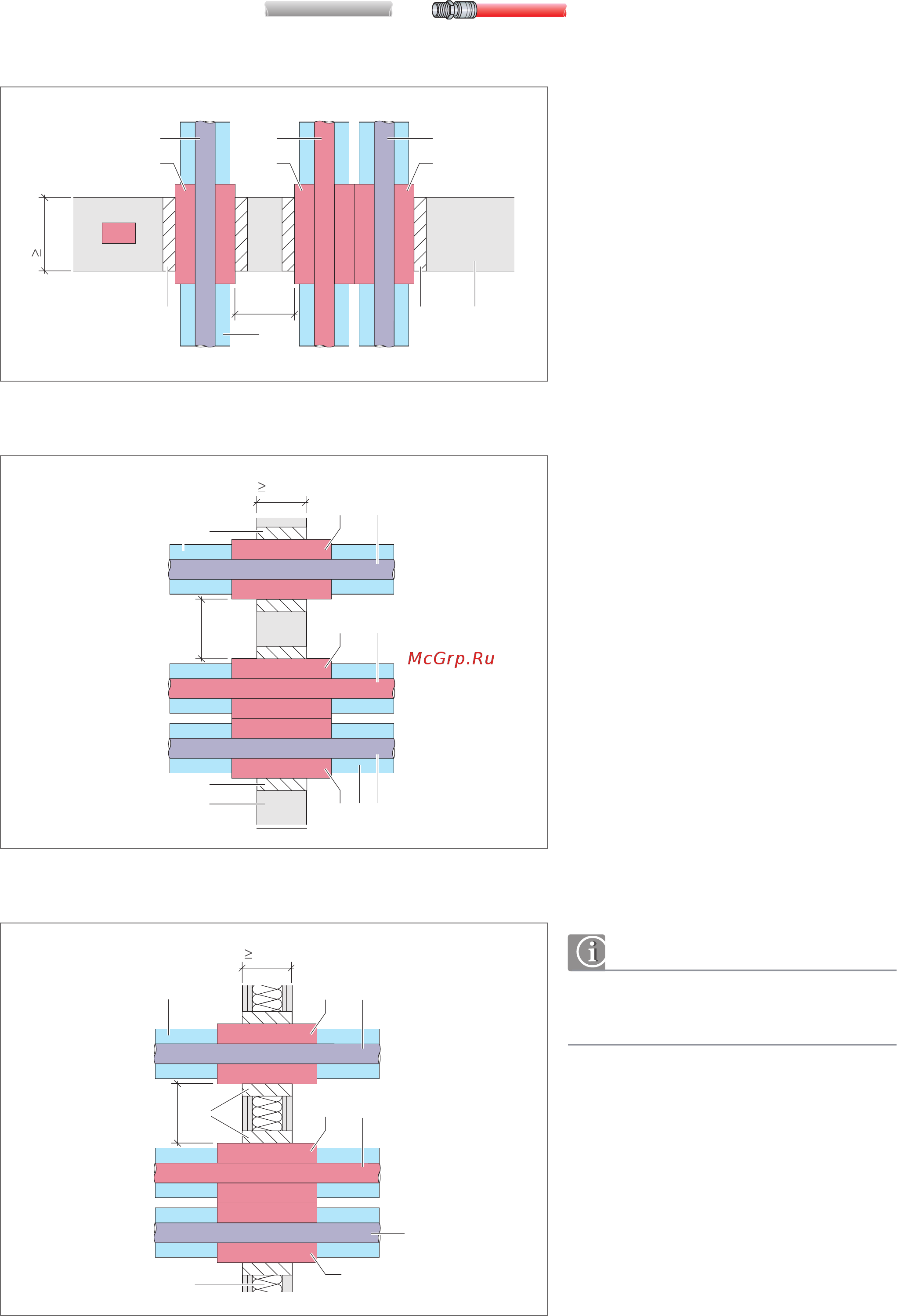

17.5.4 Система R 90-противопожарная манжета RAU-VPE для прокладки через стены и перекрытия для огнестойких
строительных конструкций
flex
RAUTHERM S
Установка в несущее перекрытие F 90
1
5
7
a
2
5
3
5
7 4
6
h 150 мм
F 90
Установка в массивную стену F 90
1
5
7
a
8
7
2
5
3
5
6
6
h
100 мм
Установка в легкую перегородку F 90
1
5
a
9
2
6
5
10
5
3
h
100 мм
Обозначения
Труба:
- RAUTITAN flex;
- RAUTHERM S;
- RAUPEX
1 Трубопровод теплой/холодной воды dн ≤ 63 мм
2 Обогрев на подающей линии dн ≤ 63 мм
3 Обогрев на обратной линии dн ≤ 63 мм
4 Массивное перекрытие h ≥ 150 мм мин. F 90-AB согласно
DIN 4102-2, бетон или железобетон согласно DIN 1045,
пористый бетон согласно DIN 4223
5
R 90-противопожарная манжета системы RAU-VPE согласно ABZ
6 Теплоизоляция согласно EnEV, мин. B2 согласно DIN 4102
7 Бетон, цементный или гипсовый раствор класса DIN 4102-A
8 Массивная стена h ≥ 100 мм мин. F 90-AB согласно DIN
4102-2, каменная кладка согласно DIN 1053-1, бетон или
железобетон согласно DIN 1045, плиты из пористого бетона
согласно DIN 4166
9 Легкая перегородка в виде стойки со стальным каркасом и
обшивкой из гипсокартонных противопожарных плит,
согласно DIN 4102-4, мин. F 90-AB согласно DIN 4102-2
10 Шпаклевка из минерального волокна с дополнительным
шпаклевочным составом изготовителя стен
a Расстояние между изоляциями труб, a ≥ 0
dн Наружный диаметр трубы
h Толщина стены или перекрытия
При применении R 90-противопожарной манжеты
системы RAU-VPE для RAUTITAN flex, RAUTHERM S,
RAUPEX и изоляции трубы R 90 для RAUTITAN stabil
между ними не требуется минимального расстояния.
При монтаже необходимо соблюдать требования
общего допуска строительного надзора Nr. Z-19.17-
1210.
Обратите внимание на инструкцию по монтажу!
-
R 90-противопожарная манжета системы RAU-VPE
не может применяться с трубой RAUTITAN stabil.
