5.1 Потолочные панели
5.1.1 Описание системы
- Высокая холодоотдача – до 66 Вт/м
²
;
- предназначены как для обогрева, так и для охлаждения;
- высокая степень загрузки поверхности за счет наличия
четырех типоразмеров панелей;
- удобство применения за счет сэндвич-конструкций;
- простота фиксации благодаря предварительно насверленным
отверстиям в панели;
- высокая скорость монтажа за счет применения заранее
изготовленных потолочных панелей.
5.1.1.1 Компоненты системы:
- потолочная панель;
- потолочная панель 2000 x 1250 x 30 мм/2,5 м²;
- потолочная панель 1500 x 1250 x 30 мм/1,8 м²;
- потолочная панель 1000 x 1250 x 30 мм/1,25 м²;
- потолочная панель 500 x 1250 x 30 мм/0,63 м²;
- резьбозажимное соединение 10;
- переход с накидной гайкой 10;
- равнопроходная соединительная муфта 10;
- надвижная гильза 10;
- надвижная гильза 17, 20, 25, 32;
- переход 17–10, 20–10, 25–10, 32–10;
- переход с наружной резьбой 10–R ½;
- тройник 17–10–17 / 20–10–20 / 25–10–25 / 32–10–32;
- фиксирующий желоб 16 / 17 / 20 / 25 / 32.
5.1.1.2 Применяемые трубы
- RAUTHERM S 10,1 x 1,1 мм;
- RAUTHERM S в качестве подводки:
- 17 x 2,0 мм;
- 20 x 2,0 мм;
- 25 x 2,3 мм;
- 32 x 2,9 мм.

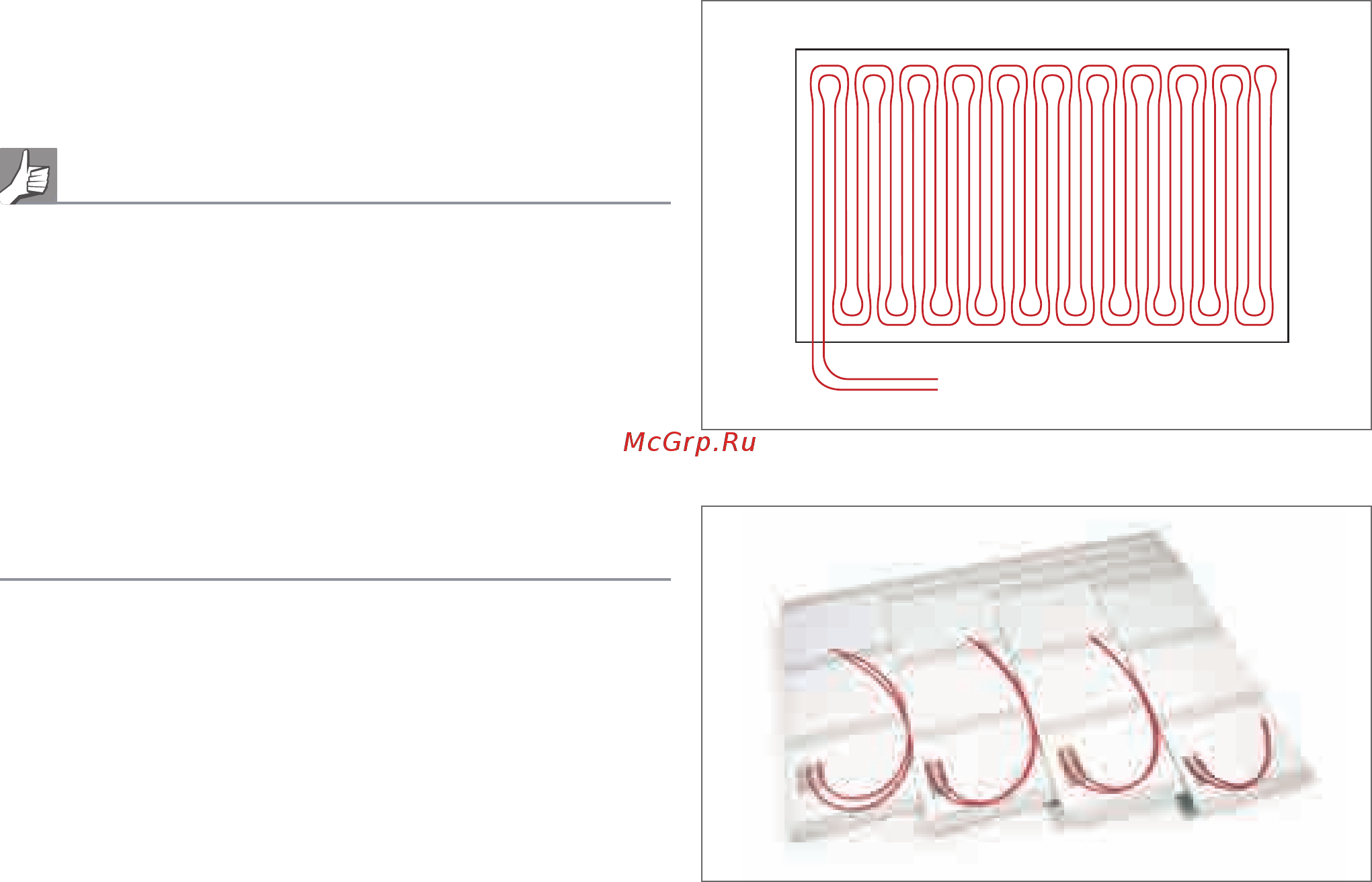

Рис. 5-1 Потолочная панель для «сухого» способа монтажа
Рис. 5-2 Типоразмеры панелей
5.1.1.3 Описание
Основу потолочных панелей REHAU составляют серийные гипсовые
панели, изготовленные согласно DIN 18180 / DIN EN 520 с добавле-
нием графита или без него. Потолочная панель REHAU – это гипсовая
панель с фрезерованными пазами и вставленными в них трубами
RAUTHERM S 10,1 x 1,1 мм с шагом 45 мм в виде двойного змееви-
ка. Наклеенная на верхней стороне теплоизоляция из полистирола
EPS 035 и армирующие полосы из гипсокартона упрощают монтаж.
4 типоразмера потолочных элементов позволяют добиться высокой
степени эффективности покрытия площади поверхности потолка
активными элементами даже в помещениях неправильной геометри-
ческой формы. Неактивные поверхности потолка могут выравнивать-
ся стандартными гипсокартонными листами толщиной 15 мм в два
слоя. Полукруглая форма краев панели, параллельных армирующим
полосам, позволяет легко выровнять нижнюю поверхность потолка.
