C12
1-21
C12
1-22
1
3
2
5
6
4
C32
1-241-23
C32
1
2
3
4
6
5
7
8
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
10 - RU
Примечание: во время установки дымохода,
необходимо устанавливать через каждые 3
метра монтажный хомутик с клинышком.
• Внешняя решётка. Примечание: в целях
безопасности рекомендуется не загоражи-
вать даже временно вывод всасывания/
дымоудаления бойлера.

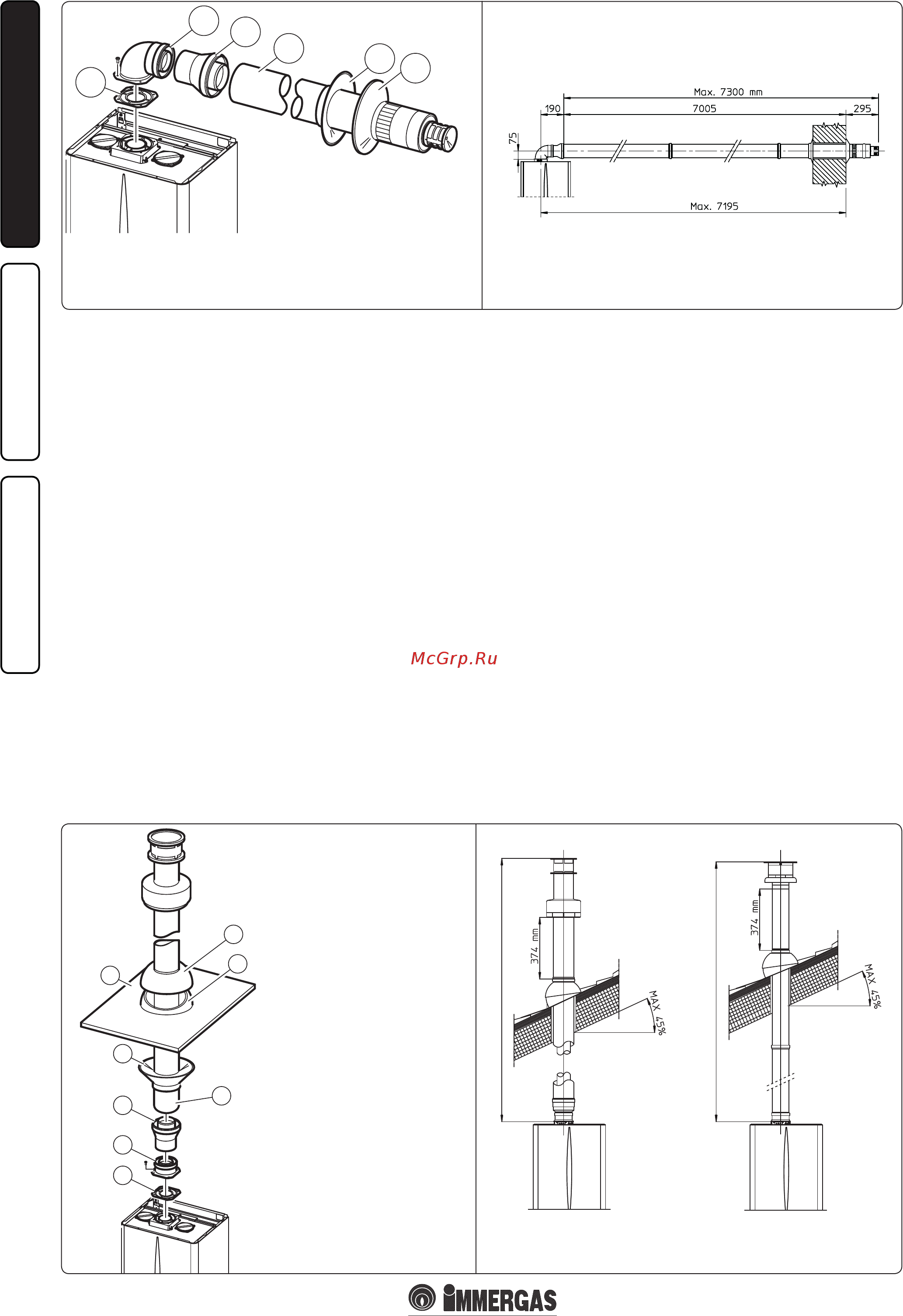

Вертикальный комплект с алюминиевой
черепицей Ø 80/125. Установка комплекта
(Илл.1-23): установить концентрический
фланец (2) на центральном отверстии бойлера,
вставляя сальник (1) и завинтить болтами,
входящим в комплект. Подсоединить переход-
ник (3) гладкой стороной («папа») в горловину
(«мама») концентрического фланца (2). Уста-
новка искусственной алюминиевой черепицы.
Заменить на черепице алюминиевую пластину
(5), моделируя её таким образом, чтобы произ-
вести отвод для дождевой воды. Установить на
алюминиевой черепице стационарный полущит
(7) и ввести трубу всасывания/дымоудаления
(6). Подсоединить концентрический выход Ø
80/125 с гладкой стороны (6) («папа»), в горло-
вину переходника («мама») (3) (с уплотнителями
с кромкой) до установки в фальц, проверяя,
что подсоединили шайбу (4), таким образом,
достигается соединение элементов, входящих в
состав комплекта, и необходимое уплотнение.
• Соединение сцеплением насадок удлинителей
и концентрический колен. Для того чтобы
установить насадки удлинители с помощью
сцепления на другие элементы выхлопной
системы, необходимо провести следующие
операции: подсоединить концентрическую
трубу или концентрическое колено с гладкой
стороны («папа») в горловину («мама») (с
уплотнителем кромкой) на предварительно
установленный элемент до упора, при этом
достигается соединение элементов, входящих
в состав комплекта, и необходимое уплотнение.
Внимание: когда необходимо укоротить
выхлопную трубу и/или концентрическую
насадку удлинитель, необходимо иметь в виду
что внутренний дымоход, должен всегда на 5
мм выступать относительно внешнего.
Этот особый вывод позволяет производить
дымоудаление и всасывание воздуха, необходи-
мое для сгорания, в вертикальном положении.
Примечание: вертикальный комплект
Ø80/125 с алюминиевой черепицей позволяет
установку на террасы и крыши с максималь-
ным уклоном 45% (25°) при этом должно быть
всегда соблюдено расстояние между верхней
крышкой и полущитом (374 мм).
Вертикальный комплект данной конфигура-
ции быть удлинен до максимального значения
12200 мм вертикального и прямолинейного,
включая вывод (Илл. 1-24). Данная конфигу-
рация соответствует фактору сопротивления
равному 100. В этих случаях необходимо
подать запрос на соответствующие насадки.
Для вертикального дымоудаления может быть
использован вывод Ø 60/100, с концентрическим
фланцем код. 3.011141 (продаётся отдельно).
Должно быть всегда соблюдено расстояние
между верхней крышкой и полущитом (374 мм).
Вертикальный комплект данной конфигура-
ции быть удлинен до максимального значения
12200 мм вертикального и прямолинейного,
включая вывод (Илл. 1-24).
Комплект сепаратора Ø 80/80. Комплект
сепаратора Ø 80/80, позволяет разделить
дымоотводы и каналы всасывания, согласно
схеме указанной на иллюстрации. С трубы (S)
выводятся продукты сгорания. С трубы (A)
всасывается воздух, необходимый для горения.
Канал всасывания (А) может быть установлен
независимо от центрального канала (S) по ле-
вую или по правую сторону. Оба канала могут
быть направлены в любом направлении.
В комплект входят:
1 - Уплотнитель (1)
1 - Концентрический изгиб Ø 60/100 (2)
1 - Переходник Ø 60/100 для Ø 80/125 (3)
1 - Концентрический выход всас./
дымоудвления Ø 80/125 (4)
1 - Внутренняя белая шайба (5)
1 - Внутренняя серая шайба (6)
В комплект входят:
1 - Уплотнитель (1)
1 - Концентрический фланец
«мама» (2)
1 - Переходник Ø 60/100 для
Ø 80/125 (3)
1 - Шайба (4)
1 - Алюминиевая черепица (5)
1 - Концентрическая труба
всас./дымоудвления
Ø 80/125 (6)
1 - Неподвижный полущит (7)
1 - Подвижный полущит (8)
МАКСИМАЛЬНАЯ ДЛИНА 4700 mm
МАКСИМАЛЬНАЯ ДЛИНА 12200 mm
